Marshall JMP 2204 50W

[Гость -=sm()ke=-]

Прочитал я тут и возник один вопрос: а трансформатор только анодный или анодно-накальный. К примеру, при повторении Soldano SLO-50 требовался стандартный накал (6.3 в) и 500 вольт постоянки. Пришлось же трансформатор мотать так, что на ХХ было 6.75 вольт накала и около 540 вольт анодки. В зависимости от размера транса и толщины провода просадка может быть довольно солидной. У меня только накал требовал около 5А и "кушал" 31 ватт. Так что..

[Гость morrok]

Накальный трансформатор отдельный ТН-46-220-50К.

www.radiolibrary.ru/reference/transformers-tn/TN46.html

[Гость kdtp]

......В зависимости от размера транса и толщины провода просадка может быть довольно солидной...... Так что..

Просадка может быть солидной, если не правильно рассчитан трансформатор или если эта «просадка» была заложена в его расчёт. Например, практически все промышленные трансформаторы серии ТС рассчитаны и изготовлены с «просадкой». Почему? Думаю, советская промышленность экономила на меди, на качественном железе и т.д. Например, знаменитый ТС-180. Если делать «правильный», без просадок, силовой трансформатор, то на таком железе получится силовик с номинальной мощностью 145 -150 Ватт. Возни, при этом, много - надо подгонять железо, что бы не было в нем больших зазоров. Пересчитать и заново перемотать первичную обмотку. И т.д. и т.п.

Многие радиолюбители, чтобы особенно не возиться, оставляют на готовых, промышленных трансформаторах первичную обмотку, а вторичную обмотку перематывают под свои нужды. В большинстве случаев, такие силовые трансформаторы «обречены» на просадку, со всеми вытекающими последствиями.

[TANk]

В старом справочнике радиолюбителя под редакцией Терещука 1961г издания в главе посвященной расчету силового трансформатора сначала приводятся формулы для расчета количества витков, диаметров провода и т.п. А потом сказано, что полученное количество витков надо увеличить на 10% для накальных обмоток и на 5% для анодных.



Измерьте напряжения на холостом ходу у любого (даже суперпупер) трансформатора. И потом измерьте напряжения на обмотках под номинальной нагрузкой. Как раз и получим эти самые 5 и 10 процентов. Активное сопротивление обмотки никто не отменял. Анодная обмотка имеет сопротивление порядка 50-100 Ом и ток через нее идет 100-300мА. Простым законом Ома выясняем, что падение напряжения будет 10-15вольт, что даст просадку выпрямленного напряжения по сравнению с холостым ходом на 15-25 вольт как минимум. Можно конечно для питания нагрузки в 100 Вт взять силовой трансформатор габаритной мощностью в 1 кВт и просадки почти не будет. Но ведь и трансформатор будет работать практически в режиме холостого хода.



Это в случае с выпрямителем на каменных диодах. В случае с кенотроном придется к сопротивлению обмотки добавить несколько сотен Ом внутреннего сопротивления кенотрона. Тогда просадка может быть уже в районе 50% от напряжения холостого хода.

[Гость kdtp]

А что, 5% для анода это солидная просадка? Если да, тогда сдаюсь.

[Гость morrok]

Сейчас думаю над расположением деталей на шасси. Возник вопрос: как правильно расположить трансформаторы, что бы минимизировать их влияние на звук?

Так как в оригинале расположить не получается из-за накального трансформатора.



На картинке тестовая модель шасси, построенная по размерам оригинального шасси.

Изменено 15 Декабря, 2013 в 19:27 пользователем morrok

[al ex]

Тут много граблей не столько по поводу "влияния расположения трансформаторов на звук", как по причине наводок переменного магнитного поля с силовых на сигнальные. Трансы надо располагать, чтобы магнитные потоки были перпендикулярны друг другу



[Гость morrok]

... а как быть с накальным трансом, расположить его скраю справа на шасси? Выходной я так понял нужно ставить ближе к выходным лампам?

Изменено 16 Декабря, 2013 в 05:21 пользователем morrok

[Гость rubenlukin]

... а как быть с накальным трансом, расположить его скраю справа на шасси? Выходной я так понял нужно ставить ближе к выходным лампам?

Накальный = силовой, в нем на первичке те же вольты и герцы.

Выходной не важно где, на лишнем полуметре провода никакой разницы не будет.

[Гость morrok]

Ок. Спасибо. Сегодня подкоректирую корпус и отдам на лазерку/гибку.

[Гость morrok]

Работа продолжается! Сварил катушку выходника в парафине, транс пока ещё не собирал. Раздобыл новый силовой трансформатор ТАН 127. Сварил катушку выходника в парафине, транс пока ещё не собирал.Таким образом избавился от накального трансформатора, сэкономил место и уменьшил шасси. Вырезал шасси, согнул и склепал. Вытравил плату, но ещё не успел залудить и посверлить. После нового года начну сборку.

Пару фото:

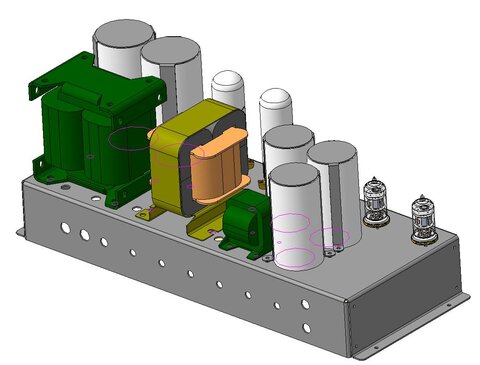

Модель нового шассиСобственно материализированное шасси)

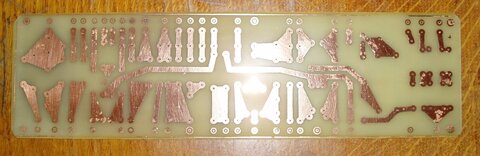

Плата, только вытравил.

Изменено 29 Декабря, 2013 в 18:48 пользователем morrok

[Гость morrok]

Впаиваю элементы в плату и теперь думаю какой тип разделительных конденсаторов лучше использовать.

У меня есть К42У-2 - 0,022μF; К40П-2а(б) - 0,033μF и полиэстерные к73-16В 0,022μF.

Перечитал массу тем по этому поводу, одни хвалят одно, другие другое. Кто что скаже вкратце?
