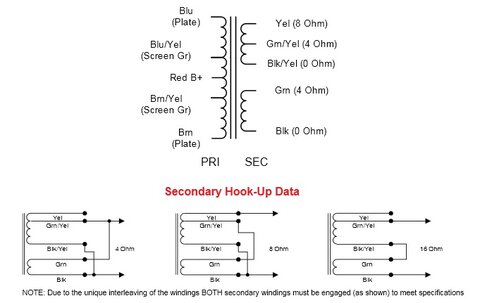

Гость -=sm()ke=- Опубликовано 17 Октября, 2013 в 08:24 Жалоба Поделиться Опубликовано 17 Октября, 2013 в 08:24 Доброго всем времени суток! Есть надобность в сборке лампового усилителя для товарища. Схема была, но, однако же, потерял... Скажу сразу, что на сколько я помню) схема была брэндовая, только не вспомню сейчас чьего брэнда. Итак, параметры: 1) Выхлоп РР на KT88 2) В фазоинвенторе (если не ошибаюсь) 12AT7 / ECC81 3) На раскачке 12AX7 / ECC83 4) Мощность (не помню в каком режиме) около 65 ватт. Сама схема чем- то напоминала Michaelson & Austin TVA-1, хотя и не было такого замудрения с выходными обмотками: Возможно даже, что то она и есть. Но я не могу понять принцип коммутации обмоток: на какое сопротивление скоммутирован трансформатор по схеме? С какого "сопротивления" берется сигнал на ОС? Ну и да (пожалуй, важнее всего), можно ли воткнуть вместо этого выходного транса Hammond 1650N с такой схемой: или Hammond 1650NA с такой: Заранее спасибо за помощь! Ссылка на комментарий Поделиться на другие сайты Поделиться

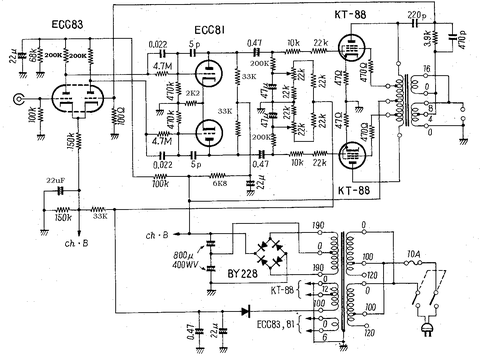

Гость kdtp Опубликовано 17 Октября, 2013 в 14:25 Жалоба Поделиться Опубликовано 17 Октября, 2013 в 14:25 Может эта схема. Ссылка на комментарий Поделиться на другие сайты Поделиться
stslam Опубликовано 17 Октября, 2013 в 15:34 Жалоба Поделиться Опубликовано 17 Октября, 2013 в 15:34 Возможно, что Вы говорите о Velleman MONO 65W PURE CLASS A VALVE POWER AMPLIFIER WITH KT88 VALVES K8010 Модель K8010 Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость -=sm()ke=- Опубликовано 17 Октября, 2013 в 16:17 Жалоба Поделиться Опубликовано 17 Октября, 2013 в 16:17 Может эта схема. Интересно! Можно источник схемы? Возможно, что Вы говорите о Velleman MONO 65W PURE CLASS A VALVE POWER AMPLIFIER WITH KT88 VALVES K8010 Модель K8010 Точно не оно. Тут по квартету в канал тогда получается. А там 4 на стерео :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 17 Октября, 2013 в 19:42 Жалоба Поделиться Опубликовано 17 Октября, 2013 в 19:42 _https://www.bonavolta.ch/hobby/en/audio/kt88_3.htm _https://www.bonavolta.ch/hobby/en/audio/kt88_4.htm _https://www.bonavolta.ch/hobby/en/audio/kt88_5.htm _https://www.bonavolta.ch/hobby/en/audio/kt88_6.htm _https://www.bonavolta.ch/hobby/en/audio/kt88_7.htm _https://www.bonavolta.ch/hobby/en/audio/6550.htm Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость kdtp Опубликовано 18 Октября, 2013 в 08:45 Жалоба Поделиться Опубликовано 18 Октября, 2013 в 08:45 (изменено) Цитата: Интересно! Можно источник схемы? В своё время, «нарыл» на просторах интернета. Конкретно, из какого источника не помню – просто искал различные схемы для реализации знаменитого Williamson Amp. Добавлено после раздумий: Вот интересная статейка. Может пригодиться? Так, для общего «тонуса». Изменено 18 Октября, 2013 в 07:24 пользователем kdtp Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость -=sm()ke=- Опубликовано 13 Ноября, 2013 в 19:33 Жалоба Поделиться Опубликовано 13 Ноября, 2013 в 19:33 Кто что слышал о "Music Angel KT88" ? Поискал его схемы, нашел аж 6 и все с разными номиналами :angry: Еще удивляет вот что, в инструкции указываются режимы работы "Триод и ультралинейный", однако на всех найденных мной схемах отсутствовали отводы под ультралинейное включение. Если я правильно понимаю, то режимы там- триод и тетрод, так? Ну и в целом, есть ли у кого удачный опыт клонирования усилителя? Думаю, если все выгорит, то получится хорошая статья. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость kdtp Опубликовано 14 Ноября, 2013 в 10:45 Жалоба Поделиться Опубликовано 14 Ноября, 2013 в 10:45 (изменено) Здравствуйте, Михаил. Про «Музыкального Ангела» - ну, что, стоит такой "Ангел" у моего приятеля в офисе. Он через него фоновую музыку гоняет и иногда использует его в качестве стерео усилителя во время работы телевизора. Я ему делал коммутацию для этих, двух режимов работы. Что сказать, нормальный такой аппаратик, средненький по звуку, красивенький – короче, свою цену оправдывает вполне. Не помню точно, но, кажется, мой приятель озвучивал цифру его стоимости в 500 долларов. Мниться мне, что звук у него был бы получше, если заменить выходные трансформаторы. Но моего приятеля устраивает и это звучание, так что…… Теперь про схему и её клонирование. Схема классическая – «Вильямсон» в чистом виде. Поэтому её повторение, не будет иметь ни каких сложностей. Драйвер на двух двойных триодах, под названием «Концертино», великолепно вписывается в любой усилитель. Простота его изготовления и отсутствие сложной наладки, делают его весьма популярным не только для массового производства, но и для радиолюбителей, даже с низкой квалификацией! Если быть точным – настройка драйвера, практически, вообще не нужна! Достаточно, перед сборкой усилителя, тщательно проверить деталюшки и всё! Мало того, схема этого драйвера позволяет «издеваться» над собой. Можно изменять номиналы резисторов и конденсаторов (в разумных пределах, разумеется) и анодное напряжение. Вот поэтому и разные номиналы на схемах, которые Вы «накопали»! Теперь про выходные лампы. Сюда хорошо встают, практически любые лучевые тетроды – хотите в «триоде», хотите в «пентоде», хотите в УЛ, хотите с катодными связями, хотите без них…… Главное, правильно выставить режим, в котором будет работать Ваш РР выходной каскад! И не надо ставить простенькую схему, которая переключает режим выходного каскада! Если Вам нравиться иметь возможность быстрого переключения в разные режимы, то придётся коммутировать не только вторую сетку, но и величину тока покоя, а иногда (в зависимости от применяемой лампы) и величину анодного напряжения! Про статью, оно, конечно, будет интересно узнать, как был собран очередной клон знаменитого «Вильямсона». Статья, конечно, будет и я уверен, что просто ЗАМЕЧАТЕЛЬНА – правда, статьям этим несть числа, аж с 1947 года. Вот собственно и всё. Да, чуть не забыл – в драйвер ставьте лампы 6Н8С или их зарубежные аналоги. Проверено на практике, весьма многими радиолюбителями, ну и мной конечно. С уважением, Виктор kdtp. Изменено 14 Ноября, 2013 в 10:46 пользователем kdtp Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость -=sm()ke=- Опубликовано 11 Февраля, 2014 в 11:18 Жалоба Поделиться Опубликовано 11 Февраля, 2014 в 11:18 Камрады! Взываю к вашим умам! В общем, никак не могу правильно рассчитать силовой трансформатор к усилителю. Сам усилитель будет на основе Вильямсона, нечто на подобие того самого ангела. Иными словами- 2 канала до 65 ватт с канала в холке. На борту: 2 шт 12AT7, 2 шт 12AU7, 4 шт KT88. Во- первых, нигде не нашел конкретной методики расчета трансформатора под ламповые аппараты. Решил делать по-уму и токам. Вышло в районе 800 вт, что лично мне кажется уж больно дофига. Убрал чрезмерные запасы и использовал пик-фактор- в районе 500 Вт, что уже лучше. НО! В самом ангеле указано потребление в 250 Вт!! Это-ж в 2 раза меньше... Что я делаю не так или не туда? Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 11 Февраля, 2014 в 12:30 Жалоба Поделиться Опубликовано 11 Февраля, 2014 в 12:30 Суммируем мощности потребляемые накалом. Сумма всех токов накала умножаем на 6.3 и получаем мощность накальных обмоток. Суммируем мощности на анодах (по даташиту) - 4шт по 40Вт и 8 (4шт двойных) по 2Вт К ним добавим еще мощности на анодных резисторах еще 8шт по 2вт. получаем (4*1.6+4*0.3)*6.3 + 4*40+8*2+8*2=48+192=240Вт То что в оригинале. Делаем небольшой запасец и ищем трансформаторное железо на 300Вт мощности чтобы хыватило с гарантией Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость -=sm()ke=- Опубликовано 11 Февраля, 2014 в 13:39 Жалоба Поделиться Опубликовано 11 Февраля, 2014 в 13:39 А ток сеток куда девать? Или он анодный? Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 11 Февраля, 2014 в 19:16 Жалоба Поделиться Опубликовано 11 Февраля, 2014 в 19:16 Посмотри в справочнике для КТ88 максимальную мощность рассеивания на второй сетке. Умножь ее на 4 и прибавь к полученному результату. Получишь не 240 а 250Вт. Поэтому повторю - берем железо с габаритной мощностью 300Вт и на него мотаем необходимые обмотки. Запаса хватит еще и на потери в катодных резисторах и на нагрев проводов. Ссылка на комментарий Поделиться на другие сайты Поделиться
