Ремонт саба на 2030

Рекомендованные сообщения

Подскажите, пожалуйста, методику ремонта усилителя сабвуфера на двух 2030 в мостовом включении. При включении - в динамике сильное гудение. До этого нормально работал у приятеля. Напряжение питания и сглаживающие кондеры в питании проверены - в порядке. Микрухи, в первом приближении - тоже: на среднем выводе - половина напряжения питания. Как двигаться дальше? И можно ли включать усилитель без динамика? Перепайка вслепую всех кондеров обвески - дело муторное и долгое (монтаж тесный). Саб - "Дефендер", не знаю, какой номер - на нем не написано, документов нет. С пультом управления.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Меняйте обе TDA-шки и вся недолга. Максимум на покупку потратите 200 рублей.

На ноге -3 должен быть полноценный минус напряжения, а не половина. Нога -5 -полноценный плюс питания. На ноге -4 - выходе при двуполярном питании "0" напряжения. Верней от 25 до 45 мВ напряжения относительно средней точки при отсутствии сигнала.

Если питание однополярное, то на выходе, 4-ноге будет половина напряжения питания.

При установке новых микросхем, не забудьте установить изолирующие прокладки между радиатором и металлической основой микросхемы. На ней всегда минус напряжения, средняя (3( нога.

P.S. Да не забудьте проверить динамик саба на правильность сопротивления обмотки и возможного "КЗ" между проводами идущими на динамик.

Изменено пользователем meshin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Стас, привет!


О какой средней точке речь? Если о питании, то оно здесь двуполярное ±18В, а в "средней точке" должно быть 0В.



В динамике сильное гудение - обычно признак неблагополучия по питанию.

Как вы проверили сглаживающие конденсаторы?

Проще всего - заменой, да не скупитесь на ёмкость, лишь бы по габаритам влезли новые.



Если эта простая манипуляция не поможет, то можно проверить каждую из МС отдельно, временно переключив их в обычный режим из мостового (см. даташит).



На время ремонта следует применять эквивалент нагрузки - мощный резистор 30-50 Вт на 8 Ом или много немощных резисторов в паралель с сумарным сопротивлением 8 Ом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Первым делом проверям исправность диодного моста и больших электролитов после него. Часто высыхают, а хилые диодики вылетают.

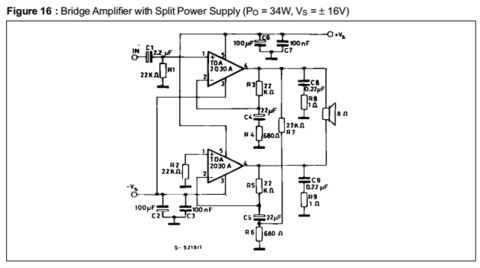

Проверить (точнее заменить сразу) электролиты С4, С5, С1.

У меня несколько раз акустика 2.1 именно сабовый канал шум и гудение давал операционник фильра, который идет до оконечника. Лечилось заменой на аналогичный. Выяснялось это после того как все шаманские пляски с оконечником и БП к положительному результату не приводили.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Замена емкостей фильтра на те которые способны влезти на плату по габаритам, могут негативно сказаться на диодах моста. Хотя... Смотря какой импульс тока держат диоды.

Речь, насколько я понял, идёт о средней ноге микросхемы.

Выпаять микрухи нафиг (обрезать на них питание) и разобраться с блоком питания. Все ремонты электроники начинаются с питания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Отключить динамик, пока не сжег. Проверить наличие постоянки на выходе, ну и проверить все, что раннее писали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо всем! Приступаю к работе...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Спасибо всем! Приступаю к работе...

Еще раз всем спасибо, особенно Танку - похоже, он оказался правее всех. Пошел по описанной всеми методике, дошел до операционника (видимо, это ФНЧ, как Танк писал). Откинул резистор с выхода операционника F4558 на вход 2030 - гул прекратился. Присоединил - гул пошел. Теперь я пошел искать операционник - живу в Магадане, это как на острове: нет очень многого, а то, что есть - втридорога. Если выписывать детальки с Большой земли - минимум месяц ждать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Будете искать опер, помните, что 4558 великое множество с разными буковками вначале - от разных фирм:

NJM4558 New Japan Radio (JRC)

RC4558 Texas Instruments

MC4558 STMicroelectronics

KA4558 Fairchild Semiconductor

MC4558 UTC/Unisonic Technologies

BA4558 Rohm



Вобщем это широко применяемый простой и дешовый сдвоенный опер со стандартной распиновкой, его можно заменить почти любым подручным опером, тем более в сабовом фильтре.

Удачного ремонта!

Смотрите даташиты и вперед.
