Посоветуйте схему или микросхему генератора

[teamoon]

Здравствуйте Уважаемые!

Посоветуйте пожалуйста простенькую схемку, простенького управляемого генератора. А может быть кто сталкивался с готовой микросхемой



Генератор нужен для управления драйвером LED через ШИМ (изменение яркости свечения)

Дано:

Есть микросхема MBI6653, у нее есть вход PWM как раз для ШИМ регулирования.

Есть сигнал управления 0-8.6 В

Нужен генератор с частотой 1 КГц, который бы обеспечивал изменение скважности скажем 90-10 %

Когда сигнал управления 0 В - скважность максимальная, когда 8,6 В - скважность минимальная.



Может кто сталкивался с похожими задачами?

[Elektrik]

Может кто сталкивался с похожими задачами?

Набери в гугле, генератор ШИМ на NE555 и выбирай на вкус.

[Гость jank5]

=https://easyelectronics.ru/files/soft/calculators/C_timer-555.rar

ss555

[teamoon]

elektrik Ага, спасибо уже читаю.

jank5 Пока не запускал, что это?

[teamoon]

jank5

посмотрел. Занятная программка, но там нет подходящего примера. Есть изменение частоты от напряжения, а мне надо менять скважность в зависимости от напруги.

[ivan_by]

серия микросхем от supertex - семейство микросхем драйверов как низковольтных так и высоковольтных серии, пример HV9910 и HV9961 работают от +8 вольт до +450,

описание_работы_высоковольтных_драйверов.PDF

[Гость jank5]





[teamoon]

Иван, спасибо почитаю.

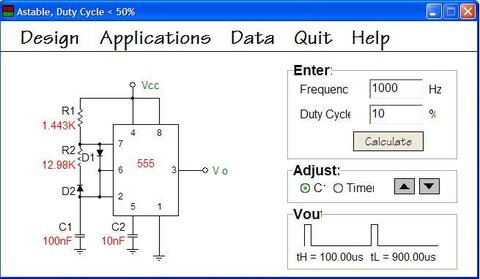

Виталий. Да, я увидел что скважность задается парой резисторов R1 и R2. Но у меня сигнал управления (Uупр) не привязан к Uпитания и может принимать значение от 0 до Uу_макс (Uу_макс всегда ниже Uпитания) (в процессе работы Uупр может изменятся)

[Гость gideon]

teamoon

а на чём у вас реализован сигнал управления?

не проще ли переделать?

[Гость jank5]

ШИМ осуществляется подачей управляющего напряжения на 5 вывод таймера

=https://www.pro-radio.ru/start/11860-2/

[teamoon]

Леха, управляющий сигнал мне не переделать, он принимается как данное. Поступает из внешней, по отношению к моему устройству, системы.

Виталий, от это самое оно... спасибо :smile: Точнее не только схема, но и коменты ниже ее

[Гость jank5]

Вабшэта здесь сказано

=https://www.radiodetali.com/td/drivers/mbi6653.ht=

8 нога MBI6653 - PWMA - вход ШИМ управления яркостью, сигнал накладывается на аналоговое управление током выхода.

7 нога - ADJ - аналоговое управление выходным током

3 нога - PWMD - вход цифрового управления током выхода



Может, есть смысл проверить управление по 8-й ноге, без плясок с унтувуном?

Изменено 16 Июня, 2013 в 10:20 пользователем jank5
