Зарядка телефона в машине

Рекомендованные сообщения

Гость bashka7871

Розетка, вставляемая в прикуриватель, не заряжает телефон.При чем зарядка на экране присутствует, а на деле...Думал дело в маломощной КРЕНке, там стояла 78L05. Поставил 7805с от файрчалда.5 В 1 А вроде выдает, как на родной сетевой заряжалке. Но ничего не изменилось - зарядка формально присутствует, а фактически - ну нет ее. Гнездо прикуривателя расчитано ампер на 10 минимум. Помогите, парни.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

После замены 7805 ваш переходник стал надежнее.

Лёха, если процесс зарядки на экране телефона отображается, а на деле зарядка не происходит, то это не проблема зарядника - это проблема телефона, помоему.

Может быть всё-таки что-то не так скоммутированно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробуй средний вывод Кренки подключить через диод в прямом включении, т.е. приподнять вых. напр. немного.

Изменено пользователем folksdoich

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Валерий, вы встречали на исправных комповых USB больше 5 Вольт?

Не думаю, что это хорошая идея, тем не менее с удовольствием послушаю о результатах.

:smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приносили как то мне китайскую зарядку (сетевую правда) с аналогичной проблемой - так вот оказалось, что сама зарядка вполне ничего, а вот провод был настолько тонкий, что на нем падало больше 0.5 вольт, и в результате ток заряда был около 40 мА - причем телефон показывал, что заряжается, а на самом деле через некоторое время такой "зарядки" садился в ноль (самсунг кстати какой то).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bashka7871
Приносили как то мне китайскую зарядку (сетевую правда) с аналогичной проблемой - так вот оказалось, что сама зарядка вполне ничего, а вот провод был настолько тонкий, что на нем падало больше 0.5 вольт, и в результате ток заряда был около 40 мА - причем телефон показывал, что заряжается, а на самом деле через некоторое время такой "зарядки" садился в ноль (самсунг кстати какой то).

Посещала меня сия мысль, Борис.Провод от розетки до телефона родной, толстый.А вот от прикуривателя до самой розетки где-то 0,25 мм2.Неужели такое сечение не проведет 1А при 5В?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость jank5

Заряд аккумулятора телефона контролирует как сам телефон, так и схема защиты батареи.


На днях меня сын озадачил - у него намечается выезд на полевые учения, нужна зарядка для мобильника и плеера об автомобильной бортсети. В большинстве "прикуривательных" адаптеров используется м/с MC34063, позволяющая получить необходимое выходное напряжение при изменении входного в довольно широких пределах.

=https://logic-bratsk.ru/radio/power/mc34063.htm

=https://www.nomad.ee/micros/mc34063a/index.shtml

Печатную плату можно взять из даташита

=https://www.ekits.ru/docs/mc34063a.pdf

Да и в сети их достаточно, под различный монтаж

=https://led-power.com.ua/articles.php?article_id=12

=https://alex-exe.ru/radio/power/mc34063a-sd/

Сначала была собрана и отправлена заказчику схема из даташита, а потом попалось под руку это:



post-5822-1364411789_thumb.jpgpost-5822-1364411796_thumb.jpgpost-5822-1364411803_thumb.jpg



Самое смешное - на платке стоит светодиод, но девайс всунут в глухой корпус без каких-либо отверстий.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

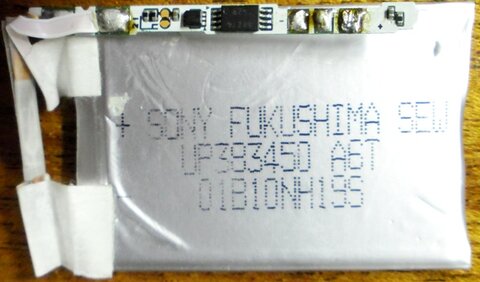

Виталий, у вас батарейка с ядерной надписью - Фукусима.



"...а потом попалось под руку это" и что? Эта схема чем-то лучше? Хорошо, что попалась или плохо? :smile:

Схема из даташита чем-то не хороша?

Может быть поделитесь своим проверенным вариантом схемы и ПП?



Еще мне встречались MC34063 в мелком корпусе SOIC-8 (smd). Вот интересно, у них нагрузочные характеристики такие же как у DIP8?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость jank5
"...а потом попалось под руку это" и что? Эта схема чем-то лучше?
Сначала была собрана схема из даташита
а "попалось" - имеется в виду, что в продаже есть готовые устройства, которые, после контроля выходного напряжения, можно использовать для зарядки от прикуривателя. У меня, например, "попавшееся" (именно "попавшееся", а не "искавшееся" - увидел в бардачке автомобиля сослуживца с оторванным шнурком) выдавало 7,5 вольт.
Может быть поделитесь своим вариантом
из даташита
По приведенным ссылкам можно найти не даташитные платы, в том числе под smd-монтаж.

Нагрузочные характеристики MC34063 глобально меня не очень интересовали, т.к. потребители - Nokia1280 и Explay X1 - имеют батареи 970 и 150 mA соответственно. Заявленных по даташиту 1,5 А явно достаточно, а калькулятор =https://www.nomad.ee/micros/mc34063a/index.shtml дал номиналы деталей для максимально предполагаемых 500 mA.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bashka7871

Огромное спасибо Игорь, Борис и Виталий.Буду экспериментировать.Если будут положительные результаты, обязательно отпишусь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Делал драйвера для светиков, схема стандартная. Платка, только номиналы свои подставить.


34063_др.rar


Изменено пользователем folksdoich

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Валерий, СПАСИБО!

:smile:
