HP LP1965 замыкание в микроконтроллере на плате управления?

Рекомендованные сообщения

Гость DuDu

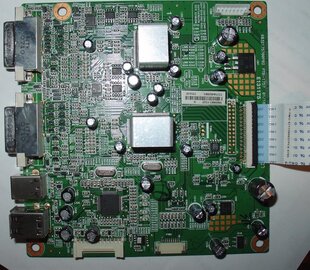

-плата управления 6832175700P02 (NT68664MFG, HC4052, 24LC16B, 24LC02B, USB2504A, AIC1185-33PM, 1187-18PE, 1185-33PY)

-матрица PVA Samsung LTM190EP01



Добрый день! Поломался монитор. Оказалось, что сгорел предохранитель на плате матрицы и что плата управления имеет короткое замыкание (2 Ом) на землю по питанию в цепи 3,3В. Проверил на исправном мониторе, так сопротивление должно быть 2 кОм. Матрица (после замены предохранителя) и инвертора исправны.



Но даже с замыканием монитор кое-как работает, включает подсветку, даже уходит в спящий режим и странно показывает изображение на одном входе:

1) если не подключен не один вход, то отсутствует, какое либо изображение. При выборе кнопкой другого входа подсветка, как и положено, отключается на секунду, затем снова включается на пару секунд (но без изображения) и затем снова тухнет на секунду и опять горит;

2) если же подключен только 1-й DVI вход, то изображение также отсутствует, но при выборе кнопкой другого входа, как и положено, появляется с шумом надпись "Сигнал отсутствует", затем изображение снова пропадает;

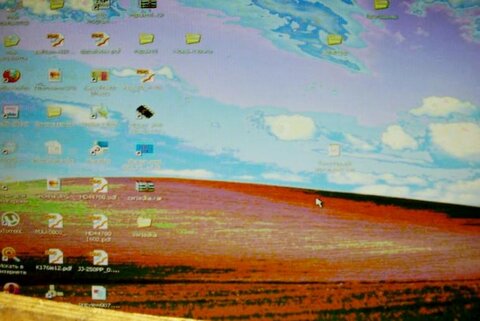

3) если подключен 2-й DVI вход, то монитор показывает изображение с помехами и малым количеством цветов (как будто не 32 бита, а всего 256 цветов). С прогревом шумы на картинке вроде усиливаются.

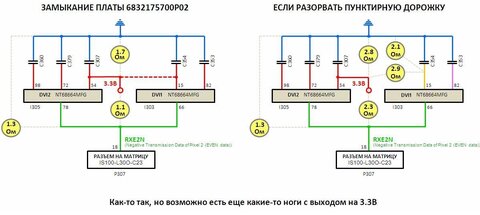

Я дилетант в ремонте. Сервисного мануала нет. Методом поочерёдного исключения замкнутых цепей (перерезая дорожки на плате) уже пару раз проверил на замыкание компоненты. ВСЕ-ВСЕ конденсаторы, резисторы, диоды, кварцы, транзисторы, стабилизаторы и разъемы оказались НЕ ЗАМКНУТЫ. Предохранители целые. При токе под 2А стабилизатор выдает 3,2В и он с микроконтроллерами очень сильно нагревается.



Уже потратил уйму времени и теперь не знаю, как убрать замыкание. Прошу Вас помочь и ответить на следующие вопросы:

1) возможно ли замыкание непосредственно в микроконтроллерах NT68664MFG (мануала нет), учитывая, что вроде как каждый из них работает (если отпаять ножку первого то монитор даже не включается, а второй даже показывает изображение). Также не очень проверил на замыкание микросхемы мультиплексоров HC4052 и микросхему USB2504A;

2) возможно ли купить такую плату управления 6832175700P02 (E131175) в официальном сервисном центре или где-то еще. В интернете нашел только два иностранных очень стремных сайта с продажей. Вроде как такая плата используется еще в LP2065 и LP2465;

3) возможно ли использовать его PVA матрицу LTM190EP01 с начинкой какого-то монитора другой модели

4) возможно ли что монитор вышел из строя из-за разгона процессора ПК с небольшим поднятием напряжений питания северного и южного мостов. Монитор проработал несколько дней после разгона.



Заранее благодарен.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4) возможно ли что монитор вышел из строя из-за разгона процессора ПК с небольшим поднятием напряжений питания северного и южного мостов.

Нет.



возможно ли купить такую плату управления 6832175700P02 (E131175) в официальном сервисном центре или где-то еще

Посмотрите цену.

Потом посмотрите цену на такой монитор.



Кстати, стоимость ремонта в сервисном центре тоже соизмерима со стоимостью такого нового. Да и скорее всего откажут вам в ремонте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
