Инициализация транзисторных триггеров

[Гость kill9]

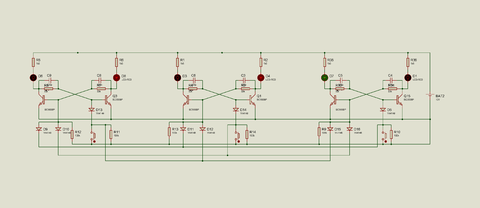

Коллеги, собрал на макете ради самообразования с прицелом на будущее вот такую вот игрушку: кнопко-мигалку. Но никак не могу додумать, как сделать инициализацию схемы (ибо знаний-опыта не хватает). То есть, когда включаешь - выставляется одно из состояний, например как на картинке. Сейчас - неопределенное состояние, когда все светодиоды горят.





Буду рад любым ссылкам-идеям-комментариям

[Гость victors]

D общем случае, предустановка триггеров делается RC цепью. Включение может быть "по напряжению" и "по току"



Для Ваших схем, включение по току такое. Конденсатор 0,01 - 1 μF - на +Питания, к другой ножке конденсатора резистор 10 - 470 Ком, и оставшийся вывод резистора в базу того транзистора, который нужно открыть в момент включения схемы.



По напряжению (для npn транзисторв) - RC цепочка от плюса питания к земле. Конденсатор на плюс питания, резистор на землю. От точки соединения резистора и конденсатора, в базу открываемого транзистора поставить резистор 47-470 КОм. В обоих схемах предустановки, для опыта, удобно взять пременный резистор на 470Ком (или около того) и включить его ползунком к конденсатору, а неподвижный контакт, к базе транзистора, подключить через токоограничительный резистор 10 КОм. Тогда в резистор будет регулировать ток предустановки и постоянную времени.



Во втором случае, в базу транзистора предустановки, последовательно с токоограничительным резистором, можно включить диод, чтобы снизить влияние RC цепи предустановки на работу схемы в целом.

[Chugunov]

Коллеги, собрал на макете ради самообразования с прицелом на будущее вот такую вот игрушку: кнопко-мигалку.

Буду рад любым ссылкам-идеям-комментариям

Коллега!

Искренне советую отказаться от цифровой логики, собранной на транзисторах и перейти к цифровой логике на микросхемах, лучше КМОП серии К561.

В сотню раз меньше усилий по сборке, а с точки зрения практической пользы, в сотню раз больше пользы.

Простые генераторы с изменяющейся частотой, делители, счетчики, триггеры, индикаторы...

Для стандартой логики есть масса литературы, для собранной из транзисторов - мутные, непрактичные учебники ВУЗов (по крайней мере нас учили по таким, хорошо помню, после них большинство не знало на практике что делать с триггером).

Изменено 16 Марта, 2013 в 13:02 пользователем chugunov

[Гость kill9]

D общем случае, предустановка триггеров делается RC цепью. Включение может быть "по напряжению" и "по току"



Для Ваших схем, включение по току такое. Конденсатор 0,01 - 1 μF - на +Питания, к другой ножке конденсатора резистор 10 - 470 Ком, и оставшийся вывод резистора в базу того транзистора, который нужно открыть в момент включения схемы.



По напряжению (для npn транзисторв) - RC цепочка от плюса питания к земле. Конденсатор на плюс питания, резистор на землю. От точки соединения резистора и конденсатора, в базу открываемого транзистора поставить резистор 47-470 КОм. В обоих схемах предустановки, для опыта, удобно взять пременный резистор на 470Ком (или около того) и включить его ползунком к конденсатору, а неподвижный контакт, к базе транзистора, подключить через токоограничительный резистор 10 КОм. Тогда в резистор будет регулировать ток предустановки и постоянную времени.



Во втором случае, в базу транзистора предустановки, последовательно с токоограничительным резистором, можно включить диод, чтобы снизить влияние RC цепи предустановки на работу схемы в целом.



Спасибо, заработало, только я перевернул конденсатор и резистор - конденсатор к земле, резистор к плюсу питания, и диод.

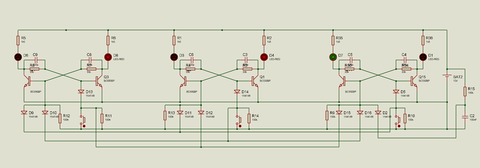

Вот картинка:



Добавлено после раздумий:

Коллега!

Искренне советую отказаться от цифровой логики, собранной на транзисторах и перейти к цифровой логике на микросхемах, лучше КМОП серии К561.

В сотню раз меньше усилий по сборке, а с точки зрения практической пользы, в сотню раз больше пользы.

Простые генераторы с изменяющейся частотой, делители, счетчики, триггеры, индикаторы...

Для стандартой логики есть масса литературы, для собранной из транзисторов - мутные, непрактичные учебники ВУЗов (по крайней мере нас учили по таким, хорошо помню, после них большинство не знало на практике что делать с триггером).



Да, это правда, коллега!

К561 всем хороши, не спорю. И на практике бы сделал именно на них (или на серии 40хх).



Но вот сел посмотреть на кривую схему (по утверждениям одного из авторов, хотя вполне возможно автор не разобрался в том как работает), а потом подумал, а как будет выглядеть это из подручного распая (насмотрелся телека, про то как из алюминиевой кастрюли, кусочка кремния и сотни метров колючей проволоки радио сделали).



И всё - завис на день :smile: Хуже семечек, эта пища для ума. Один элемент XOR на транзисторах чего стоил :smile: А потом еще и дешифратор на его основе.



Но в жизни я стараюсь для серьёзного изделия использовать уже готовую продукцию, если она есть в продаже :smile:

[Гость victors]

Кирилл,



На Востоке говорят: "Учитель приходит тогда, когда готов ученик". Если Вы сподобились эти триггеры на транзисторах собрать, хоть на макете, и чего то про их работу думать, значит тяга к знаниям не показная, а из глубины мозга проросла.



Например Вам нужен один быстродействующий (0,01мкС) RS триггер, с напряжением питания +15 В, переключаемый низким уровнем сигнала - состояние триггера меняется при "заземлении" одного из входов. Можно взять два транзистора и сделать такой триггер, или сломать голову в поисках годной ИС и её обвески для сопряжения по питанию и уровням сигналов. Так сэкономите и время и деньги.



Выше приведён кусок ТЗ на узел ждущего запуска развёртки быстродействующего осциллографа. Если кто то знает какая ИС триггера подойдёт под описанные требования, буду очень благодарен.
