Усилитель на TDA2030A+транзисторы BD908 BD907

[Гость Андрей Сергеевич]

ЗДРАВСТВУЙТЕ! :smile:

вот надыбал такую схему в инете

Возникли вопросы:

1. Реально ли это?(т.е. плата рабочая)

2. Возможно ли эту схему включить на двуполярное питание?

[Гость jank5]

Схема двуполярного включения микросхемы есть в даташите.

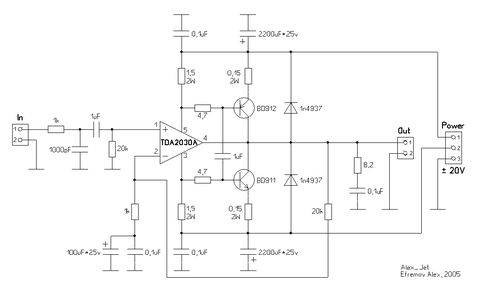

Умощнение:



Изменено 18 Февраля, 2013 в 09:07 пользователем jank5

[Гость Андрей Сергеевич]

Можно печатку этой платы?

[Datagor]

Андрей Сергеевич, а печатку платы - это как? :smile:



Мне нравится ваш подход к делу. Это ваш первый пост и вы только что зарегистрировались.

Т.е. вы считаете, что тут собрались некие незнакомцы, однако остро желающие по-быстрому нарисовать для вас чертеж печатной платы.

Почему вы так думаете? Ведь вы даже не Алла Пугачова.



Я конечно не против, и надеюсь, что добрые люди найдутся и помогут вам.

Я о вашем отношении говорю.



На основе этого однополярного решения легко нарисовать свой 2х-полярный вариант ПП.

[Гость Андрей Сергеевич]

Уважаемый Игорь,я искренне извиняюсь :smile: просто сильно захотелось узнать от знающих людей :smile:

вот скажите,я конечно не знаю эти схемы все рабчие

_https://malmon.ru/radioskhemy/a-simple-amplifier-for-tda203.html

просто если что по ним соберу,там просто сразу есть печатная плата

[Гость ruberoidd]

Привет. Схема которую выложил jank5 точно рабочая, я её собирал. Печатка, к сожалению, канула в небытие вместе с жестким диском рабочего компа. Где-то у нас тут на форуме есть ветка по обсуждению этой микры.

[Гость jank5]

=https://www.tehnari.ru/f114/t70409/index2.html

Читать всё.



=https://malmon.ru/radioskhemy/a-simple-amplifier-for-tda203.html



Для полного счастья:

=https://www.qrz.ru/schemes/contribute/audio/tda2030.shtml

Изменено 18 Февраля, 2013 в 20:02 пользователем jank5

[Гость Андрей Сергеевич]

=https://www.tehnari.ru/f114/t70409/index2.html

Читать всё.



=https://malmon.ru/radioskhemy/a-simple-amplifier-for-tda203.html



Для полного счастья:

=https://www.qrz.ru/schemes/contribute/audio/tda2030.shtml

jank5 спасибо большое,я был и на этих форумах

вот пошарил по инету,нашел вот такую схемку

там сразу под нее сделана печатка.

1.Возникает вопрос куда делись диоды?

2. На печатке написано OUT, там подведена земля,что с ней делать?

3. И почему там два входа?

вот можно прочесть отсюда =https://cxem.net/sound/amps/amp152.php

Изменено 18 Февраля, 2013 в 20:18 пользователем Андрей Сергеевич

[Гость jank5]

Печатная плата позволяет использовать МС как два отдельных УМ, так и в мостовом включении. Мостовое включение - 2 МС работают на одну ДГ. Вход - два верхних In, выход - два левых Out, в most перемычку. Посмотри даташит стр. 8.

=https://www.datasheetcatalog.org/datasheet/stmicroelectronics/1459.pdf

Здесь

=https://www.qrz.ru/schemes/contribute/audio/tda2030.shtml

тоже мостовое, с умощнением.

Диоды - защита транзисторов выходного каскада МС от индуктивного воздействия нагрузки (кажется, так?). Можно слегка имзменить печатку, а можно припаять снизу непосредственно к ножкам МС.

Вообще, хорошая статья здесь

https://datagor.ru/amplifiers/chipamps/1857...050-lm1875.html

[Гость Андрей Сергеевич]

Уважаемый Датагорцы, прошу, кому не сложно,пожалуйста подпишите печатные платы.

=https://malmon.ru/radioskhemy/a-simple-amplifier-for-tda203.html там к каждой схеме своя печатка,отсчет как и схемы.

Очень буду благодарен

[metrolog]

Уважаемый Датагорцы, прошу, кому не сложно,пожалуйста подпишите печатные платы.

=https://malmon.ru/radioskhemy/a-simple-amplifier-for-tda203.html там к каждой схеме своя печатка,отсчет как и схемы.

Андрей Сергеевич, предпочитаете рыбу вместо удочки? Далеко Вы так не уедете. Раз уж Вы подписались Андрей Сергеевич, жизненный опыт Вам должен об этом подсказывать.

Обычно печатки разрабатываются самостоятельно, но если есть готовая печатка, это уже большая фора для самодельщика.

Если сложно разобраться с элементами на готовой плате, то под большим сомнением успех всего проекта. Стоит ли начинать?

Нужно сто раз потерпеть личное поражение, только потом просить о помощи, а Вам наверное просто влом. Нам подписать конечно же не сложно, но тогда это кому-то нужно будет делать до скончания века :smile:.

С самого начала темы преследует впечатление, что Вы просто толсто тролите - спрашиваете ответы на очевидные вещи, лежащие на поверхности потом сами же даете ссылки на свои вопросы.



P.S. Очень надеюсь, что это неправда или Вам 14..16 лет.

Изменено 20 Февраля, 2013 в 02:34 пользователем metrolog

[Datagor]

Советский букварь заканчивался стихами Валентина Берестова:

* * *

Как хорошо уметь читать!

Не надо к маме приставать,

Не надо бабушку трясти:

«Прочти, пожалуйста! Прочти!»

Не надо умолять сестрицу:

«Ну, почитай ещё страницу».

Не надо звать,

Не надо ждать,

А можно взять

И почитать!



Я подписал вашу печатку в соответствии со схемой по вашей ссылке.

Печатка эта ОЧЕНЬ далека от идеала. Пробуйте.

Вы только ПРАВИЛЬНО воспринимайте, что вам народ тут пишет.

Мы не стебаемся. Правда в том, что не умея читать схемы, не понимая, как строится плата, нельзя приступать к сборке чего бы то ни было.

С вероятностью 98% результат будет поганый и вы плюните на это мимолетное увлечение, просто руки опустятся: жаждал быстрого результата и не получил ничего.



Начинать нужно с начала, от печки.
