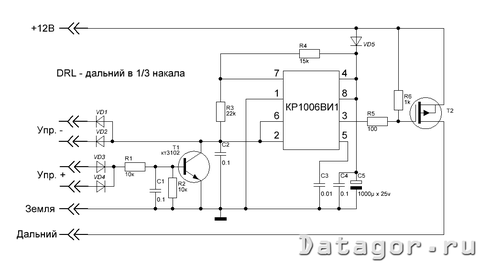

picap Опубликовано 14 Февраля, 2013 в 09:28 Жалоба Поделиться Опубликовано 14 Февраля, 2013 в 09:28 В статье Вячеслава mailoff "Сделай сам дневные ходовые огни: ШИМ-регулятор яркости дальнего света на NE555" --- https://datagor.ru/practice/car-electronics...-polnakala.html предоставлена схема управления лампами дальнего света. Схема хорошая , проверенная. Захотелось и мне использовать функцию дхо на своем авто. Вопрос к согражданам и автору конструкции - можно ли в данной схеме сделать плавное включение ламп (секунд за 2-3) ??? Видел ролики в нэте .Просто понравилось. :smile: Там, правда схемы на контроллерах. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость victors Опубликовано 14 Февраля, 2013 в 10:45 Жалоба Поделиться Опубликовано 14 Февраля, 2013 в 10:45 (изменено) Можно, Если последовательно с R4 - 15КОм, считая от +Питания, поставить источник тока (токовое зеркало) на pnp транзисторах , управляемый npn транзистором, в базу которого включён электролитический конденсатор, заряжаемый ч/з высокоомный резистор от источника питания. Пока конденсатор мало заряжен - npn открыт слабо, ток в ветвях токового зеркала, тоже слабый, С2 в схеме, заряжается медленно, импульсы на выходе короткие и редкие, яркость лампы медленно нарастает. Но это, как мне кажется, понты. Гораздо важнее сделать так, чтобы лампы ДХО медленно ГАСЛИ, если обороты двигателя на ХХ (машина не едет или стоит в пробке). Лампы должны полностью гаснуть за 30 – 60 сек. Если обороты увеличились на 10-15% больше ХХ, или нажата педаль газа (этот критерий хуже), лампы ДХО должны включаться на номинальную яркость за 2 – 3 сек. Это позволит серьёзно облегчить режим работы генератора и сохранить исправной АКБ. Особенно актуально там, где зимой холоднее –5град.С Изменено 14 Февраля, 2013 в 10:46 пользователем victors Ссылка на комментарий Поделиться на другие сайты Поделиться
alex n Опубликовано 14 Февраля, 2013 в 14:48 Жалоба Поделиться Опубликовано 14 Февраля, 2013 в 14:48 Можно управлять скважностью через пятый вывод 555 ... :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
reper Опубликовано 14 Февраля, 2013 в 16:21 Жалоба Поделиться Опубликовано 14 Февраля, 2013 в 16:21 Следует учесть, что максимальная яркость ламп будет заметно ниже из-за внутреннего сопротивления открытого полевика. Понимаю, что сопротивление незначительное, но при таких токах.. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость victors Опубликовано 14 Февраля, 2013 в 17:58 Жалоба Поделиться Опубликовано 14 Февраля, 2013 в 17:58 Если взять полевик IRF4905, то греться будет мало. Сопротивление открытого канала, если не ошибаюсь, 0,02 Ом. Ссылка на комментарий Поделиться на другие сайты Поделиться
picap Опубликовано 14 Февраля, 2013 в 20:32 Автор Жалоба Поделиться Опубликовано 14 Февраля, 2013 в 20:32 Спасибо всем , кто откликнулся. Буду курить мануал по 555. Да, полевиков будет 2 или 3 в параллель. 4905! Виктор, если можно, набросайте в чем либо схемку, которую предлагали во втором посту. Сегодня перелопатил кучу инфо.....по ДХО и компараторы по питанию используют,и импульсы датчика скорости......перевариваю пока.... :smile: Есть вообще схемы на трех реле и трех диодах , но там надо резать массовый провод в правой фаре. Не хотелось бы. Можно поставить переходник....тоже не айс. Хоцца не нарушать штатную проводку.Сохранить все её функции . Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость victors Опубликовано 15 Февраля, 2013 в 21:41 Жалоба Поделиться Опубликовано 15 Февраля, 2013 в 21:41 Про токовые зеркала поднобно написано здесь_https://www.skilldiagram.com/gl2-14.html Первый рисунок. Вместо нагрузки - правый вывод R15. Ссылка на комментарий Поделиться на другие сайты Поделиться

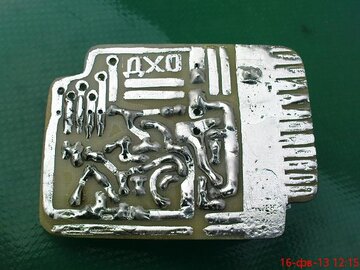

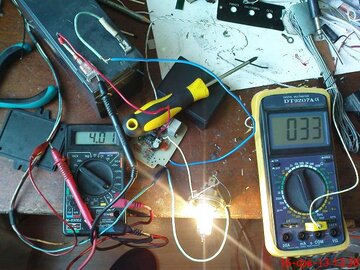

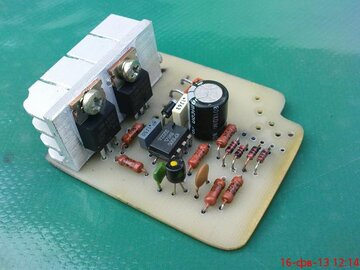

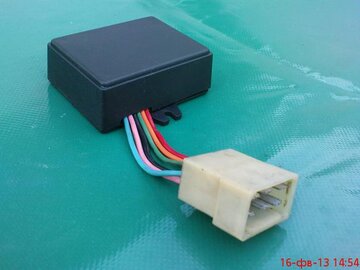

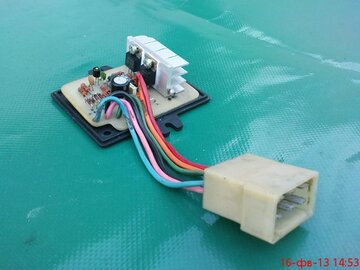

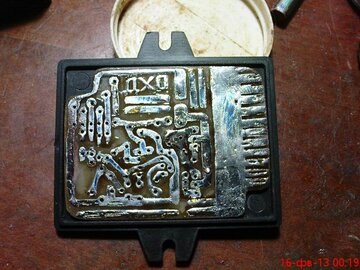

picap Опубликовано 16 Февраля, 2013 в 13:39 Автор Жалоба Поделиться Опубликовано 16 Февраля, 2013 в 13:39 (изменено) Привет Виктор ! Читал ! За два дня перелопатил много чего. :smile: Но, мой азарт переборол мою усидчивость ! ....Но это, как мне кажется, понты. Понты , говоришь... Забил! покурил. И.... сделал все в стоке. :smile: Запустилось с пол пинка ! Транзисторы IRF 4905. После недолгой сборки :smile: и запуска начались пытки данного девайса ! Мой домашний БП плохо вытягивал ток , подключил ему аккумулятор в буфер. (Все как в авто!) Нагрузка - лампа 12В 55+60Вт . Две нитки в параллель. На фото левый прибор показывает ток при входном напряжении 12В. Следил за нагревом радиаторов. 34 градуса при комнатных 22. Полет нормальный. В машине летом будет чуть больше , но, я думаю тяжко транзисторам им. Полевого не будет. Собранное устройство выглядит примерно так . (см.фото) Ждет инсталляции в автомобиль. Спасибо , что откликнулись ! :smile: Получилось , что зря напрягал вас. Простите засланца !Тему , наверника , можно закрывать ! Изменено 16 Февраля, 2013 в 13:43 пользователем picap Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 16 Февраля, 2013 в 14:06 Жалоба Поделиться Опубликовано 16 Февраля, 2013 в 14:06 Александр, поздравляю со сборкой полезной вещи. Чисто случайно вы не тыкали осциллографом в затворы полевиков? Насколько там крутые фронты? Что-то мне подсказывает, что 3400пф ёмкости затвора для 555 многовато, если транзистор кочегарить драйвером, должен ещё меньше греться. Ссылка на комментарий Поделиться на другие сайты Поделиться
picap Опубликовано 16 Февраля, 2013 в 14:14 Автор Жалоба Поделиться Опубликовано 16 Февраля, 2013 в 14:14 Спасибо ! :smile: Нет, не тыкал ! :smile: Можно будет посмотреть, но, сегодня уже все убрал. А Транзисторы еле теплые были. Сначала щупал , потом прибор поставил. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость victors Опубликовано 16 Февраля, 2013 в 18:11 Жалоба Поделиться Опубликовано 16 Февраля, 2013 в 18:11 Сергей, Про драйвер, для мощного полевика, верно Вами подмечено. С драйвером, можно ещё выиграть несколько процентов КПД (уменьшить площадь радиатора). У NE555 выходной ток - 100 мА - разве этого мало, чтобы раскачать IRF4905? Может можно уменьшить резистор между затвором и выходом таймера (выв. 3)? Как можно рассчитать минимальное сопротивление резистора в цепи затвора мощного полевика, если ток "драйвера" ограничен? Если, ток в 100ма для надёжного управления IRF4905 мал, какую ИС драйвера мощного MOSFET с p-каналом, посоветуют уважаемые специалисты? Сам собираюсь подобное устройство делать, потому интересуюсь, как сделать наиболее правильно и отказоустойчиво. Заранее благодарю за вразумительные ответы. :-) Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 16 Февраля, 2013 в 18:41 Жалоба Поделиться Опубликовано 16 Февраля, 2013 в 18:41 3600пф через 100Ω полностью зарядятся примерно за две микросекунды. А ШИМ настроен на частоту в четверть килогерца, если я не напутал с расчетами... да, пожалуй, вообще не влияет, зря шум поднял... Ссылка на комментарий Поделиться на другие сайты Поделиться
