Дроссель на 1000мкГн

[Chugunov]

все мысли читаю, но почему-то не один не сказал каким проводом матать например? даже на сердечник от компьютера.

Встречный вопрос - а какой у вас есть? От толщины провода индуктивность зависит мало.

Чем толще провод - тем лучше, но поскольку стояла задача миниатюрности, сердечник я предложил небольшой, поэтому толстый провод будет вне сердечника и его магнитного поля. Подгонку индуктивности можно сделать как изменением количества витков, так и вдвиганием внутрь сердечника. Первый способ удобнее, если надо добиться требуемой индуктивности, второй - если надо поймать резонанс.

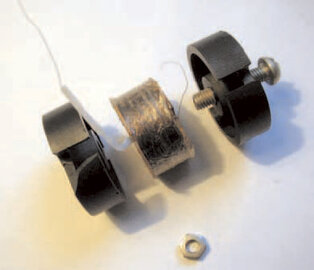

На фото я мотал тем что было под рукой - 0,25 мм.

Имея сердечник, сняв его размеры, можно прикинуть, сколько для имеющегося в наличии провода надо сделать слоев и какова будет толщина. Мотать, конечно, лучше виток к витку.

Если мотать прямо на феррит, лучше проложить на него слой изоляции. Чтобы катушка не звенела, потом ее лучше чем-то залить. А может не заливать - нехай мыши слушают.

Частоту и уровень сигнала можно определить, подключив осциллограф, лучше через делитель дабы уменьшить влияние оного и защитить его вход.

[Гость доктор]

будем матать.

[alex n]

В качестве сердечника можно взять кольцо из распылённого железа, он не боится больших перегрузок, т.е. нассыщения ... :smile:

[stslam]

Учитывая фото готового устройства (нагугливается) - дроссель там крошечный. Да и при виде схемы никак не сказать - что ток огромный. Если уж получилась такая гадательная тема - мне кажется :smile: , что провода 0,1 хватит "за глаза".

[Гость WetStab]

Приветствую всех.

Аналогичная проблема встала: нужно изготовить дроссель ок.150-300мкГн для ШИМ преобразователя/стабилизатора(50-100кГц, прим.50-10в, 50Вт).

В наличии есть желание и множество разных сердечников от импульсных устройств в частности компьютерных БП, материнок.

Вариант «возьми /желтое/ кольцо и намотай столько-то витков» » или же «рассчитай при помощи такой-то программы» - известен, но интересно практически, по результатам замеров провести анализ и научиться для той или иной схожей конструкции в дальнейшем выбирать необходимый сердечник, необходимое число витков.

Теорию индуктивности изучал в школьные годы(образование регулировщик р/аппаратуры) но со временем уже многое позабылось:smile:

Например конденсатор обладает основной характеристикой – емкость(С). Также рабочее напряжение, материал(формфактор, температурные зависимости и т.п.здесь опускаем). При выборе того или иного нужно опираться на все эти характеристики.

На различной частоте емкость будет оказывать некоторое сопротивление(ХС) согласно формуле.

С индуктивностью(L) ситуация(XL) подобная лишь в части - от сердечника зависит значительно больше

Поиски в ИНете привели лишь к описанию сугубо теоретических основ или описанию замеров простыми приборами без возможности комплексной оценки результата.

У меня есть Е7-22 которым давно пользуюсь но лишь в режимах замера емкости, сопротивления

Прошу помощи советом или ссылкой на ликбез - как правильно проводя пробные намотки с замерами результатов Е7-22, анализируя дополнительные величины в разных режимах, получить необходимые навыки для начала на примере необходимого дросселя
