Вторичные обмотки тр-ра.

Рекомендованные сообщения

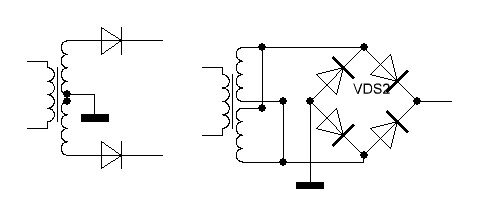

Тр-р питания, вторичные обмотки идентичны. Нужен однополярный источник питания. Вопрос, есть ли разница по току, или это одно и тоже.

Что то засомневался, какой вариант предпочтительней ?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Что то засомневался, какой вариант предпочтительней ?

На левой схеме, меньше потери на диодах, только нарисовано неправильно, начало одной обмотки соединяется с концом другой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
На левой схеме, меньше потери на диодах, только нарисовано неправильно, начало одной обмотки соединяется с концом другой.

Вроде так и нарисовано, (средняя точка), ладно, не принципиально. Значить на левой схеме меньше падение напряжения, а по току ? Одинаково ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На левой схеме надо катоды соединить вместе, тогда будет все правильно. по току вроде одинаково

Изменено пользователем pashka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

Нет, потоку разница в 2 раза, со средней точкой каждую полу волну работает только одна обмотка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

Я бы не стал без особой необходимости параллелить обмотки. Если есть хоть разница хоть на один виток, потечёт лишний ток, оно надо?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Нет, потоку разница в 2 раза, со средней точкой каждую полу волну работает только одна обмотка.

Вот это и хотелось уточнить. (Вспомнил про полупериод)



Я бы не стал без особой необходимости параллелить обмотки. Если есть хоть разница хоть на один виток, потечёт лишний ток, оно надо?

В том то и дело, есть необходимость по току. Обмотки полностью идентичны, заводские.

Всем спасибо. Вопрос прояснился.
