Что за лишний провод на торе

[Гость ArtTim]

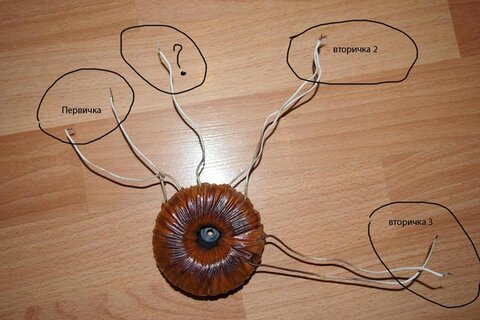

Помогите разобраться, преобрел тор Б/У, когда проверяли обратил внимание на нечетное кол-во проводов. Спросил у продавца, почему так, тот ответил что его можно как на 110В включать так и на 220В в общем у меня не было времени с этим разбираться, главное что на вторичке 3 есть 1 ампер и ладно. Принес домой начал мерить, нашел первичку и две вторички, но что за лишний провод так и не понял, предаоложил что это вторичка 4, но место обрыва провода не нашел, звониться он никак не хочет, просто торчит из тора и все. Замерил ток вторички 3 и получил только 670мА, при проверке точно было 970мА. Что за провод и куда его цеплять?

Изменено 19 Января, 2013 в 04:25 пользователем ArtTim
Уалена огромная фотка. Оптимизируйте картинки для размещения

[metrolog]

Это вывод экрана.

Экран - слой медной фольги, проложенной между первичной и вторичной обмоткой, соединяется с общим проводом конструкции. Считается что это уменьшает проникновение высокочастотных помех.

[Гость ArtTim]

Спасибо за быстрый ответ.

[Chugunov]

...прИобрел тор Б/У, когда проверяли обратил внимание на нечетное кол-во проводов. Спросил у продавца, почему так, тот ответил что его можно как на 110В включать так и на 220В в

...Что за провод и куда его цеплять?

Тимур!

Хорошо, если продавец сам не знает что продаёт и врёт, тогда этот "лишний" провод - экран.

А если не врёт, то это отвод от первичной обмотки 110 В.

Надо убедиться - измерить сопротивление от этого провода относительно всех проводов, особенно первичной обмотки. Если с первичной обмоткой сопротивление есть, это он и есть.

В этом случае его заизолировать, иначе, если его соединить с "землёй",

ВОЗМОЖЕН ЛЕТАЛЬНЫЙ ИСХОД.

P.S. На одних советах не выехать, надо читать книги, чтобы было понимание вопроса.

[Гость ArtTim]

Тимур!

Хорошо, если продавец сам не знает что продаёт и врёт, тогда этот "лишний" провод - экран.

А если не врёт, то это отвод от первичной обмотки 110 В.

Надо убедиться - измерить сопротивление от этого провода относительно всех проводов, особенно первичной обмотки. Если с первичной обмоткой сопротивление есть, это он и есть.

В этом случае его заизолировать, иначе, если его соединить с "землёй",

ВОЗМОЖЕН ЛЕТАЛЬНЫЙ ИСХОД.

P.S. На одних советах не выехать, надо читать книги, чтобы было понимание вопроса.



По сопротивлению сразу проверил, не с одним проводом нет связи. Стоит его соединять с общим проводом схемы, или вообще убрать? Все равно вторички сматывать, так что убрать легко, но если штука реально полезная, то почему бы и не оставить.

[Chugunov]

По сопротивлению сразу проверил, не с одним проводом нет связи. Стоит его соединять с общим проводом схемы, или вообще убрать? Все равно вторички сматывать, так что убрать легко, но если штука реально полезная, то почему бы и не оставить.

Если так, его соединяют с общим проводом схемы, убирать не надо, хуже не будет.

Относительно нагрузки и падения напряжения 10%.

Не надо делать из этого культа. Если падение напряжения меньше, значит обмотка намотана более толстым проводом. Это хорошо. Но для промышленности при миллионе трансформаторов это лишние тонны меди, лишние расходы. Для себя можно не экономить, если есть куда мотать.

Если падение напряжения немного больше, не страшно. Проблемы две - перегрев обмотки (маловероятно т. к. примерно до 130 град. изоляция держит, а такой нагрев не заметить трудно); падение выпрямленного напряжения, если есть запас, не так страшно.

Так же можно не добиваться большой точности выходных (анодных) напряжений, думаю, 10% не проблема.

Большее напряжение можно погасить резистором фильтра (если надо), при меньшем может быть (?) чуть подстроить режимы ламп.
