[РЕШЕНО!] Помогите отстроить однотакт на 6550(КТ88)

[Гость voevoda]

Владимир, сигнал на индикатор подавался с анода или со вторички выходного транса, ( я в лампах начинающий) :smile:

Сигнал на индикатор подается входной. Мах - 0.9 вольт.



Добавлено после раздумий:

Усилок прикольный!Индикатор какой-то знакомый,от чего?

индикаор с магнитофона Маяк. Схемы подключения есть в инете на любую модель индикатора.



Добавлено после раздумий:

Исправленную схему на всеобщее обозрение. Чтобы другие на эти же грабли не наступали.

Усилитель самодельный или заводской? Корпус хорошо сделан.

Что показывает самый крайний правый индикатор? Буква А и цифры под нею - напряжение в сети?

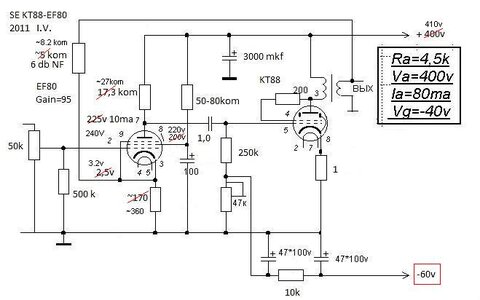

исправленная схема:

номиналы примерные, так как подбирал очень много.

Смещение было 40 вольт увеличил до 60 вольт.

усилитель самодельный, основа корпуса взята с медоборудования.

Буква А загорается вместе с включением анодного транса через полторы минуты после включения усилка. (такой вот "тюнинг"). Цифры под нею - напряжение в сети.

Изменено 21 Января, 2013 в 18:36 пользователем voevoda

[TANk]

большой зачет!

[mtihonov]

АВТОРУ !!! Для полноты информации еще бы данные выходного транса и порядок намотки обмоток. А лучше бы все в статью оформить - наверное многие тогда бы на повтор девайса решились!!! Не нада лениться :smile:

Изменено 22 Января, 2013 в 02:41 пользователем mtihonov

[Datagor]

По этому усилителю есть новая полная статья на Датагоре:

https://datagor.ru/amplifiers/tubes/2277-la...-6550-kt90.html

[Lektor]

Использовал этот драйвер для раскачки гу-50. EF-80 - шикарная лампа. Будет еще лучше если застабить вторую сетку относительно катода. 50к с сетки на анодное - это не очень хорошо. БП сетки должен иметь минимально возможное сопротивление. Я набирал с китайских 250В. Это как бы не по правилам, напряжение на сетке будет выше чем на аноде, но в этом фишка данной лампы. Сопротивление сеточного резистора уменьшиться в двое.

Пробовал в этот макет ставить КТ88, ЕЛ34. В однотакте они уступают гу-50. Они покажут себя во всей красе в двухтактном усилителе.

Где-то вот так.

Изменено 25 Февраля, 2013 в 18:17 пользователем lektor

[arser62]

Добрый день ! Нашёл транс. ТАН134-127/220-50 ( хочу купить ) под усилитель на КТ88- мне кажется в самый раз и с запасом.

Обмотки при коммутировании получаются 2 Х 380 и на смещение ещё 2 обмотки по 20 вольт .

После 5Ц8С должно быть увеличение напряжения на 1.1 многие пишут на 1.2 .

У меня вопрос- уложусь ли я в диапазон в 400-410 вольт с этим трансом.



Просто с кенотронами сталкивался редко -всё на диодах в основном.

Просто боюсь как бы не было больше 410 вольт.

И какой желательно установить оптимальный ток для КТ88 -пишут кто 85 ма. кто 100 ма .

[Lektor]

Увеличение напряженя зависит от внутреннего сопротивления кенотронов и тока. Приблизитеьно при использовании демпферных диодов к=1,2, если 5Ц3С к=0,8-1. Хорошо поставить два 5Ц3С и запитать каждым свой канал. Будет хороший запас по току и хорошее разделение каналов.
