[РЕШЕНО!] Помогите отстроить однотакт на 6550(КТ88)

[Гость voevoda]

[ 18-02-2013 ] Проблема решена!

По этому усилителю есть новая полная статья на Датагоре:

https://datagor.ru/amplifiers/tubes/2277-la...-6550-kt90.html

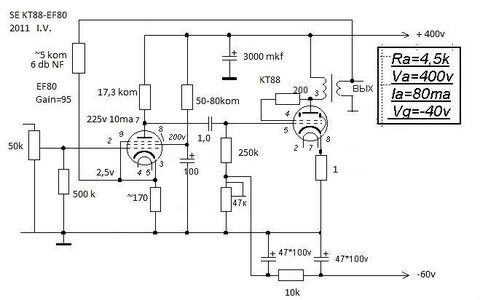

Помогите отстроить однотакт на 6550(КТ88), В синусоиде нижний порог срезан. Пока на тихой громкости - все в порядке, чем выше громкость, тем более срезаеться нижний порог синусоиды. Вот схема усилка:

:smile:

[mtihonov]

А на управляющей сетке выходной лампы нормальный сигнал? Попробуйте без отриц. обратной связи сначала все выставить. И порегулировать смещение на выходной лампе. Обрезка идет одинаковая на всех частотах?

[Гость pricolist]

Какой ток течёт через выходную лампу и при каком уровне сигнала на выходе начинается ограничение? Если это происходит при мощностях, меньших, чем номинальная - лампа работает в режиме AB, следовательно снижайте напряжение смещения. При этом не забывайте следить за анодным током, чтобы не уйти в область недопустимых значений.

[Гость voevoda]

Все отстроено замечательно, и синусоида "красивая" и ровная, но как только подключаю обратную связь сразу срезается нижний порог синусоиды. Пробовал разные номиналы на ООС но срез не изчезает. Без ООС не то звучание... ЧТО ДЕЛАТЬ?

[mtihonov]

А на сколько уменьшается сигнал на выходе при подключении обратной связи? На сколько изменяется постоянное напряжение на катоде первой лампы при подключении обратной связи (без входного сигнала)? Попробуйте заменить (временно) катодное сопротивление первого каскада на переменное 170 Ом. И сигнал обратной связи подавать на ползунок этого резистора.

Изменено 10 Января, 2013 в 13:45 пользователем mtihonov

[stslam]

А фазировку транса проверьте, пожалуйста. Детская ошибка - а сколько на ней обожглось :smile:

[Гость voevoda]

Всем большое спасибо!!! Все получилось. Отстроил, звучит великолепно. :smile:

[mtihonov]

А что было-то???

[Гость voevoda]

А что было-то???

Пришлось поменять все номиналы в предварительном. По схеме ни один не подошел. Пришлось добавить напряжение на смещение (иначе плавал ток на выходной лампе). Звучит замечательно как с обратной связью так и без нее. Еще раз всем спасибо! )))

[bedjamen]

Владимир, сигнал на индикатор подавался с анода или со вторички выходного транса, ( я в лампах начинающий) :smile:

[TANk]

Исправленную схему на всеобщее обозрение. Чтобы другие на эти же грабли не наступали.

Усилитель самодельный или заводской? Корпус хорошо сделан.

Что показывает самый крайний правый индикатор? Буква А и цифры под нею - напряжение в сети?

[игорь джан]

Усилок прикольный!Индикатор какой-то знакомый,от чего?
