перестал работать Mystery MBV-251A

Рекомендованные сообщения

Гость loneperson

Попал мне в руки активный саб с диагнозом "не работает".

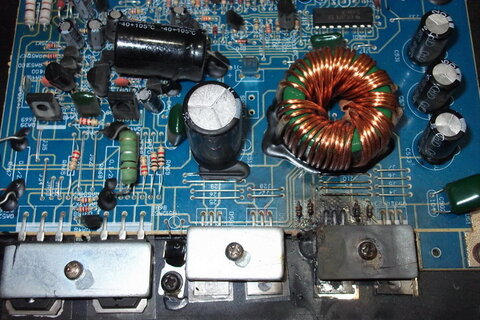

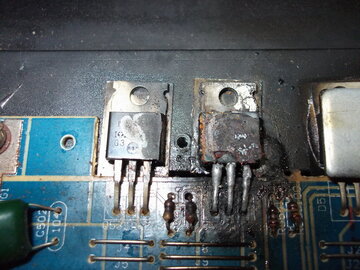

Вскрытие показало, что проблемы с питанием. Собственно на фото все видно, почему так произошло я не знаю. Поиски схемы результата не дали, сгоревшие детали опознать не могу.



Если кто сталкивался с таким усилителем и может помочь, буду благодарен советам.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Попал мне в руки активный саб с диагнозом "не работает".



Вскрытие показало, что проблемы с питанием. Собственно на фото все видно, почему так произошло я не знаю. Поиски схемы результата не дали, сгоревшие детали опознать не могу.



Если кто сталкивался с таким усилителем и может помочь, буду благодарен советам.

Вскрытие показывает кустарный ремонт, наличие влаги на плате.

Явно транзистор пробило "отбив ноги" пропаяли и Вам впихнули. Что за полевики можно постараться опознать по соседу. Причиной выхода из строя может быть пробитая накротко диодная сборка. Обвязки обзванивайте, такое просто на транзисторе не остановится там много чего погорело по идее. Схемку завтра поищу. Не отвечу черкните в личку. Что то из этих мастериков было...



P/S: На днях делал компьютерный БП с корытышом по 12В, 1 плечо 1-й из 2-х параллельных спаренных сборок (как стабилитрон в жестком коротыше). Разворотило пол высокой стороны. Видимо обратка не успела, или по 12В обратки небыло... вообщем отдиагностировал и в доноры... Глубоко копать не стал. Восстановление не целесообразно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость loneperson

нашел что за транзистор выгорел, это IRFZ34N. Осталось определить номинал 2х резисторов самых обгорелых и проверить что еще могло выгореть.

Изменено пользователем loneperson

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость loneperson

Сегодня добрался до усилителя, заменил IRFZ34N на IRFZ44N , резисторы оказались целые.

что еще проверить до подачи питания на усилитель?

Изменено пользователем loneperson

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость loneperson

заменил на всякий резисторы, которые были подгоревшими, почистил все дорожки, пропаял все места, как мне показалось с фиговой пайкой. Заменил диод по входу.



Подключил к бп, все проверил норм. Подрубил к нему источник и сабовый дин, все работает. :smile:

Изменено пользователем loneperson

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
