Здравствуйте !

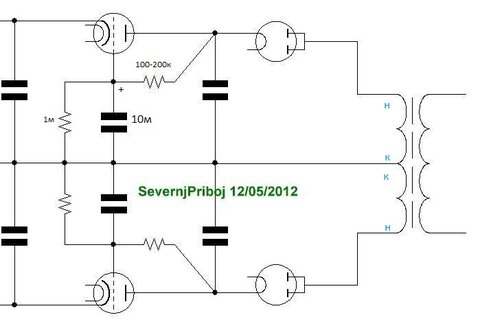

Хочу собрать БП на двух кенах 5ц4с и двух 6п3с в место классической схемы на 5ц3с. Возник вопрос с подключением анодных обмоток правильно я сообразил или нет!(автор не указал куда начало обмотки а куда конец) И накал 6п3с и 5V 2а для кенов тоже нужен ?

[TANk]

Что то не совсем понятна схема.

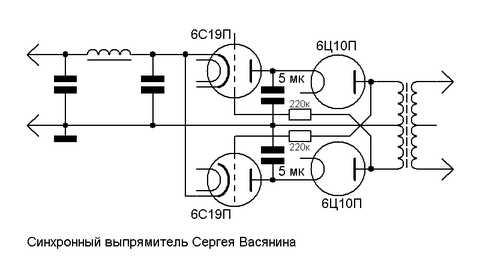

Наверное имелся в виду "Синхронный выпрямитель Сергея Васянина" (по этим словам Гугель найдет много интересной информации). Его делают не только на лампах, но и с мощными полевыми транзисторами в качестве силовых ключей.

Особенность этого выпрямителя в том, что он дает развязку от сетевых помех практически полную. Пока происходит заряд верхнего конденсатора нагрузка от него отключена закрытым ключом, а питание осуществляется от заряженного нижнего конденсатора. Потом все меняется местами - заряжается нижний конденсатор, а верхний отдает накопленный заряд в нагрузку. Таким образом получаем, что усилитель (или иная нагрузка) работает исключительно от конденсаторов, не имея прямой связи с обмоткой трансформатора. При этом обрезаются проникающие через трансформатор помехи, пофигу становится неправильность формы напряжения на выходе трансформатора (а она бывает зачастую очень далекой от синуса).









Добавлено после раздумий:

Так, со схемой "северного прибоя" разобрался. лампы там работают в качестве сглаживающих фильтров. Соединение обмоток анодных должно быть последовательным. Как в обычном ДППВ.

[ostap]

Да на основе Сергея Васянина вот ссылка

_https://sites.google.com/site/severnyjpriboj/Home/httpsitesgooglecomsitesevernyjpribojzimafotosessii/usiliteli/oppv-s-otvazkoj-nagruzki-ot-seti-220v



Добавлено после раздумий:

Что то не совсем понятна схема.

Наверное имелся в виду "Синхронный выпрямитель Сергея Васянина" (по этим словам Гугель найдет много интересной информации). Его делают не только на лампах, но и с мощными полевыми транзисторами в качестве силовых ключей.

Особенность этого выпрямителя в том, что он дает развязку от сетевых помех практически полную. Пока происходит заряд верхнего конденсатора нагрузка от него отключена закрытым ключом, а питание осуществляется от заряженного нижнего конденсатора. Потом все меняется местами - заряжается нижний конденсатор, а верхний отдает накопленный заряд в нагрузку. Таким образом получаем, что усилитель (или иная нагрузка) работает исключительно от конденсаторов, не имея прямой связи с обмоткой трансформатора. При этом обрезаются проникающие через трансформатор помехи, пофигу становится неправильность формы напряжения на выходе трансформатора (а она бывает зачастую очень далекой от синуса).









Добавлено после раздумий:

Так, со схемой "северного прибоя" разобрался. лампы там работают в качестве сглаживающих фильтров. Соединение обмоток анодных должно быть последовательным. Как в обычном ДППВ.

Понятно начало-конец+начало-конец!

[Гость alexander59]

Что то не совсем понятна схема.

Добавлено после раздумий:

Так, со схемой "северного прибоя" разобрался. лампы там работают в качестве сглаживающих фильтров. Соединение обмоток анодных должно быть последовательным. Как в обычном ДППВ.

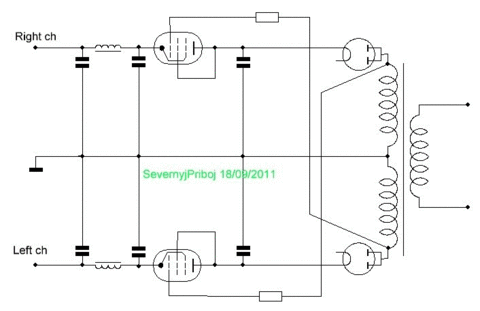

Александр, у Евгения Софьина (Северный Прибой) обсуждаемая схема - ОППВ, как модернизация этой (см. рис) для левого и правого каналов. Выпрямители должны работать на оба канала в фазе?

Изменено 17 Октября, 2012 в 10:55 пользователем alexander59
