Гость andryha88

Блок ум от веги 119 в оконечный

Рекомендованные сообщения

Гость andryha88

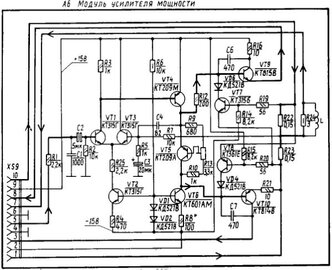

Нашел 2 блока усилителя от веги, подумал доделать в усилитель, не усиливая. Но в схеме разобраться не смог... +/- питания и общий вижу, а вход и выход, нет. Ну и параметры, как узнать минимум и максимум питания и мощность?


vega_119.djvu

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

Вход - 5-й контакт, выход - 7-й.

А выходные транзисторы находятся в А4 - блоке питания.

Берём бумагу с распечатанной картинкой и разрисовываем весь выход на одном листе.

Сразу всё становится много понятнее.

Максимальное напряжение питания - смотрите по предельным на выходные транзисторы, минимальное - от вольт 12 должно работать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andryha88
А выходные транзисторы находятся в А4 - блоке питания.

"блока питания от веги нет, да и мощности не нужно столько. Спасибо за ответ!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

Значит, нужно добывать недостающие транзисторы и восстанавливать схему.

Да и мощность этого усилителя ватт 10-20.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тут можно скачать статью из справочника -https://rw6ase.-мы не распространяем ссылки на [народ.ру]-/000/rez1/wega119s.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andryha88

не-не, добавлять транзисторы и радиатор... Именно маленький блок, как оконечный, мне 2-3 ватта надо, по схеме, мне кажется, есть лишних несколько деталей

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
не-не, добавлять транзисторы и радиатор... Именно маленький блок, как оконечный, мне 2-3 ватта надо, по схеме, мне кажется, есть лишних несколько деталей

Не понял... это как ? На схеме нет выходных транзисторов (не нарисованы). Если надо 2-3 ватта сделать на TDA 2003, дешево и сердито.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andryha88

кт814 и кт815 использовать как выходные

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
кт814 и кт815 использовать как выходные

Какой смысл городить огород, схему переделывать, транзисторы все равно садить на радиаторы. По мне так проще востановить в первозданном виде, выходные там КТ 805 (копеечные). В таком виде, без выходных тр. не представляю как будет работь. (скорее всего КТ 814, 815 вылетят)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Андрей, а вам не лень мучить этот хлам? Соберите на ТДА 1552/1554/1557/1558, там кроме самой микросхемы нужно три детали, можно собрать на соплях. Звучать будет не хуже (чтобы сделать хуже, нужно ещё постараться...), а вот времени потратите меньше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Соберите на ТДА 1552/1554/1557/1558,

Так в том то и дело, тем более автору надо то 2-3 ватта.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andryha88

да, я хотел помучить эту сборку, отложу, далек я от этого, и на скорую руку на тда склепаю, всем спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
