Гость dimusl

Раскладка деталей к печатке для УМЗЧ по схеме Иванова-Цихисели

Рекомендованные сообщения

Гость dimusl
Здравствуйте, Дмитрий.

вопрос о печатной плате ...На ней детали не обозначены согласно схемы....

хотелось бы узнать собирал ли кто на данной печатной плате усилитель, т.е.рабочая плата или нет.

Как вам звучание этой схемы на П-217?



Игорь, здравствуйте.

На этой плате я собрал пять усилков. Плата рабочая.

Звучит она хорошо.

Прошу только иметь в виду, что отличия звучания имеют место только в нюансах.

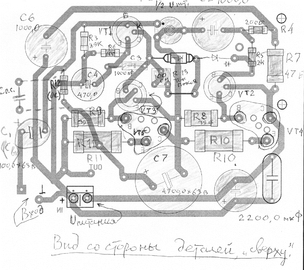

Раскладку деталей даю не по стандарту, на рисунке для надписей мало места, поэтому выкладываю рабочий рисунок, по которому я работал.

Там, не удивляйтесь, добавлен ещё один электролит по питанию, я ставил 2200,0 мкФ.



Обратите внимание: ВИД "СВЕРХУ", СО СТОРОНЫ ДЕТАЛЕЙ.


Изменено пользователем dimusl

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость yura

Могу предложить резистор R13 развернуть в сторону VT2. Так будет удобнее его регулировать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дмитрий, хорошо бы указать о каком усилителе и о каком Игоре речь - дайте ссылки на посты.

Ссылку на любой пост можно узнать кликнув на его номер (справа в шапке каждого поста "Сообщение #..."

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dimusl
Могу предложить резистор R13 развернуть в сторону VT2. Так будет удобнее его регулировать.



yura, там древний потенциометр в круглом корпусе с валом, который торчит вертикально вверх. Регулировать очень даже удобно.



Спасибо за участие!



С уважением - Дмитрий



Добавлено после раздумий:

Дмитрий, хорошо бы указать о каком усилителе и о каком Игоре речь - дайте ссылки на посты.

Ссылку на любой пост можно узнать кликнув на его номер (справа в шапке каждого поста "Сообщение #..."



Игорь, сообщение пришло ко мне на личку 26 августа, поста не было. Автор figor234. Я не сумел к ответу приложить картинку, потому создал тему.

Это печатка, вернее, раскладка к печатке для УМЗЧ по схеме Иванова-Цихисели.
