Настройка ЭПС измерителя конденсаторов

[metrolog]

Примерно совпадает с первой методикой...

Последний совет от меня: попробуй повесить блокировочный кондерчик по питанию между 5-й и 9-й ногами AN6884, микрофарад эдак на 100.

[if33]

Попробуй поставить резистор 10к параллельно C8.

[alex n]

Поставь последовательно с измеряемым конденсатором свои резисторы от одного и до двадцати Ом и посмотри за показаниями.

Если всё нормально, то кондёры в порядке ... :smile:

Изменено 18 Августа, 2012 в 19:06 пользователем alex n

[Гость flym]

После длительных экспериментов, в конце-то концов, добился необходимого результата. Спасибо всем за советы!

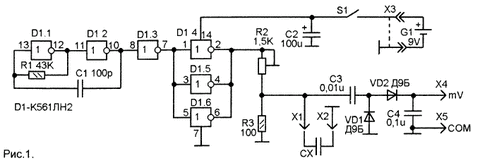

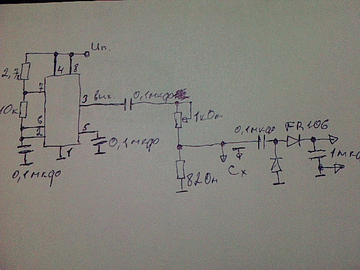

Подключил я первым делом стрелочный и индикатор, вместо светодиодного и увидел, что генератор ведет себя не адекватно. Частота все время прерывается и при измерении некоторых электролитов стрелка заходит за абсолютный ноль в противоположную сторону. Пришлось изменить схему генератора (см. схему). Чувствительность выросла, но шкалу пришлось урезать до 10 ом. Но все равно, я не доволен данным прибором - на нем почти ничего не видно при измерении низкоимпедансных конденсаторов. Буду собирать приборчик из вот этой статьи, т.к. он более информативен https://datagor.ru/practice/diy-tech/1794-e...multimetru.html

[alex n]

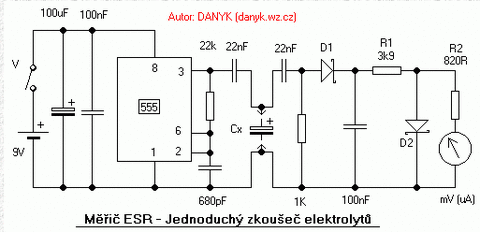

Попробуйте измерение ЕПС изменить с "последовательного" в "параллельный".

В этом случае шкала бутет обратной, но более понятной и удобной ... :smile:

Изменено 19 Августа, 2012 в 07:14 пользователем alex n

[Гость flym]

Алексей, последовал Вашему совету и переделав схему сделал обратную шкалу (по первой схеме). Но шкала растянулась до 100 Ом. Как можно уменьшить диапазон измерений?

[alex n]

Уменьшите 82 Ома в два, три раза (можно и больше) и посмотрите что получится.

При резисторе, примерно 10 Ом, шкала получается где-то в этом же диапазоне.

Главное, штобы стрелка без измеряемого конденсатора отклонялась на последнее деление.

[Гость flym]

Резистор уменьшал до 30 Ом, шкала сужается, но диапазон измеряемых номиналов не уменьшается. :smile:



Вернулся к старой схеме, что - бы не тратить понапрасну время. Еще раз всем спасибо за советы!

Изменено 22 Августа, 2012 в 17:36 пользователем flym

[alex n]

Тогда, возможно, поможет дополнительный усилитель как из журнала Радио (вторая схема).

Она у меня измеряла где-то от 0,1 до 25 Ом.
