avdeynn

Xoro hss-512

Рекомендованные сообщения

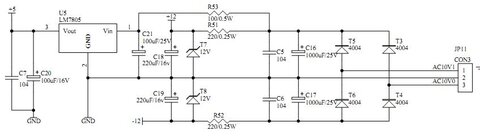

Принесли 6 канальный усилитель с сабом xoro hss-512. Сгорел резистор R53. Ставлю как по схеме 100 Ом/0.5 Вт. Жутко греется и на вход Кренки идет 4 вольта, естественно с ее выхода идет всего вольта 3. Ясно что где-то ток уходит. Методом последовательных отключений перемычек установил, что сняв питание с процессора , все нормально с напряжением, R53 не греется. Но процессор то рабочий в схеме, хоть и при пониженном питании.

Заменить процессор на заведомо исправный не выйдет из-за защищенной прошивки, да и в сети ее нет.

Извиняюсь за сумбурное изложение, но я уже запутался, не знаю где копать уже. Емкости в порядке, Кренку менял. Чувствую что все просто решается, но не приходит ничего в голову.




N_51GD01.pdf

N_51GD02.pdf

N_51GD.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Но процессор то рабочий в схеме, хоть и при пониженном питании.

Условно рабочий, имхо.

Если поднять питание до номинала, то разогреется - мама не горюй.

Скорее всего само ядро живое, а часть периферии крякнуло.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Условно рабочий, имхо.

Если поднять питание до номинала, то разогреется - мама не горюй.

Скорее всего само ядро живое, а часть периферии крякнуло.

Так оно и есть. При подаче с внешнего источника 5 вольт процессор сильно нагревается. В результате увеличил мощность резистора до 1 Вт и до 200 Ом. С Кренки в итоге выходит 4.1 вольта, ничего не греется. Глючит дисплей, но остальные функции процессор исполняет.

Отдал аппарат хозяину, предупредив о возможной кончине агрегата))

Всем спасибо, тема закрыта.
