Транс от UPS

[Гость sviteck]

Достался трансформатор от какого то бесперебойника какая у него распиновка выводов, хотелось бы его применить в качестве транса для УМ, вторичку перемотать в нем не проблема, и на вскидку какая мощность у него?

[vladimirm2]

Есть у меня такой, вечером посмотрю записи и отпишусь.

Что помню, что толстые три провода это две обмотки по 7 вольт с средней точкой, а тонкие провода нужно прозвонить, самое большое сопротивление - первичка, но она не на 220 вольт, а вроде на 200-210, подключив найденную обмотку на 220, нужно найти обмотку на 30 вольт (измерить, если правильно помню - два черных провода, но могу ошибаться) и добавить ее к первичке, проверив фазность, тогда будет все хорошо; первичка 220-230, вторичка две обмотки по 6 вольт ( с дополнительной обмоткой в первичке, соответствнно упадет напряжение на вторичке), током что-то в пределах 5-9А.

Изменено 10 Мая, 2012 в 06:05 пользователем vladimirm2

[TANk]

Ш32х32 - Габаритная мощность (если делать нормальный расчет) порядка 45Вт. Исходя из этого и делайте выводы о применимости его в качестве силового.



[Гость igor1969]

Три самых толстых провода - это две обмотки со средним выводом по 7 вольт. Прозвони мультиком остальные, где больше сопротивление - там силовая 220 вольт, оставшаяся обмотка это если память не изменяет 25-30 вольт.

[Гость sviteck]

to vladimirm2первичка слева на право: черный, красный коричневый , желтый, синий.

красный коричневый звонятся сами на себя и имеют сопротивление до 1 Ома, желтый синий м/у собой тоже в районе 1Ома, а черный + жел. син. около 8 Ом. Так как у меня сетевое около 240в, то надо все первички задействовать,главное фазировку обмоток соблюсти.

Ш32х32 - Габаритная мощность (если делать нормальный расчет) порядка 45Вт. Исходя из этого и делайте выводы о применимости его в качестве силового.

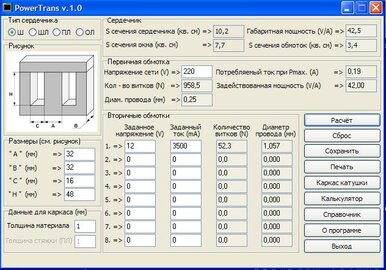

Я подставил в эту программу цифры получилось 60 ватт габаритной мощности. Да действительно для БП УМ мало, с виду показался не таким уж и хилым. В муз. центрах на вид куда меньше трансы, а надписи на лицевой панели по мощности за 100W :smile:

Может запихаю в паяльную станцию Lukey852D (благо там места много) и регулируемый БП сделаю ...

[TANk]

Я подставил в эту программу цифры получилось 60 ватт габаритной мощности.

А ведь это трансформатор от 500-600VA бесперебойника. И 200Вт лампочку он держит на полный накал, пока батарейки не сядут. Правда в бесперебойнике далеко не синусом он запитывается.

[редковезучий]

скорее всего оттого что в бесперебойнике он работает кратковременно,поэтому и держит такую мощность.я ставил в усилок два таких транса чтобы получить 2х20 вольт(примерно).ещё желательно подобрать с минимальным током холостого хода(это зависит от производителя)чтобы грелся меньше.кстати на прошлой неделе пришлось разобрать целу кучу юпсов,штук 15,осталось всё это перетащить домой :smile:

Изменено 11 Мая, 2012 в 17:59 пользователем редковезучий

[Гость sviteck]

.я ставил в усилок два таких транса чтобы получить 2х20 вольт(примерно).

Раз у вас есть опыт подключения, подскажите по цветам как подключить первичку по макс. напряжению.На всех трансах у УПСов расцветка проводов стандартная?

[vladimirm2]

Цвета разные. Я писал в посте номер 2, прочтите еще раз, возмите мультиметр и все получится. Проверка займет минуту времени! )

[Гость сиг]

Сделал на таком трансе регулируемый БП макс выходное 16-17 вольт постоянки .

Выходную обмотку нагружал автомобильной лампой ток 5 ампер держит замечательно.

[TANk]

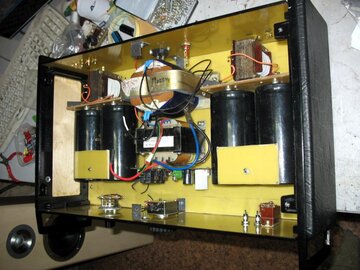

У меня трансформатор от бесперебойника чуть больше размером. Ш38х45. Работает в качестве накального.





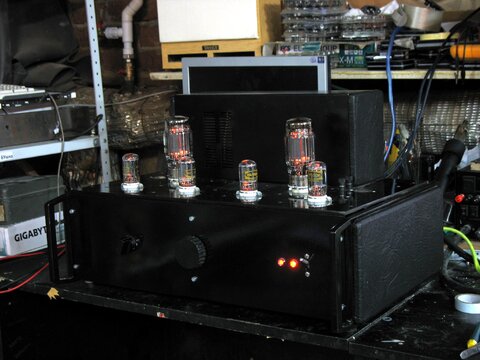

Нагревает 2 лампы с накалом 5А и 4 лампы с накалом по 1.2А. Примерно по 7.5А на каждую из половин вторичной обмотки. Греется при этом градусов до 60-70, но работает.



[редковезучий]

вот прям сейчас обмерил похожий транс-чёрный и жёлтый на 220 ток хх-0.16 вторичка 2х7.8 . добавил к первичке обмотку соединил жёлтый с красным ,220 на чёрный и коричневый ток хх 0.115 на вторичке 2х6.8 получилась рассеиваемая мощность 25вт,вроде терпимо. правда размеры транса немного меньше -ширина 75 мм
