Реанимируем мотоцикл ИЖ Планета 4

[Гость kresh]

Моему мотоциклу 25 лет, и его электрика стала постепенно отказывать, подавая большее напряжение на некоторые6 другие узлы. Так как завод ИЖ обанкротился и купить оригинальное не китайское БПВ 14-10 не представляется возможным. Я решил повторить его схему. Но из всех компонентов не найду кд208а, кд223а, ВА-10 (диоды, но гугл о них чтот вообще молчит). Собственно вопрос, чем можно заменить кд208а, кд223а, ВА-10??? Всем спасибо за помощь!

Вот сама схема и характеристики БПВ 14-10

[Elektrik]

А не проще приспособить реле регулятор от автомобиля?

Что КД208 и КД223 на "Герце" нет? Не верю. ВА-10 какие то специальные диоды. их наверное проще вытащить из старого блока. Не знаю как на мотоциклах, а на автомобилях они запресованы в аллюминиевую подкову, для охлаждения, и имеют особенный конструктив, поэтому замена на другие очень проблематична.

Изменено 2 Мая, 2012 в 19:09 пользователем elektrik

[Гость kresh]

Да они запрессованы. Эти диоды подвержены выработке и времени? На Герце все сейчас переезжают с места на места, никого не найти. Откроются говорят на новых местах только после праздников. Так чем можно заменить указанные мной элементы?

[picap]

Оставляешь диоды V10-V15 на своих местах!

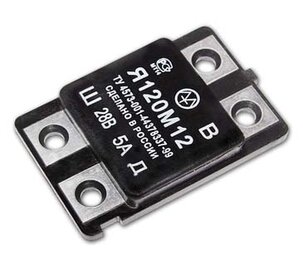

Реле-регулятор желательно заменить на автомобильный. (любой, хоть встроенный, хоть выносной)

Если желаешь поизвращаться, то меняй диоды на что либо импортное или советское по подходящим параметрам. Кстати- а что с диодами случилось ??? :smile:

[Гость kresh]

почти весь комплект деталей уже закуплен и разоряться ещё и на автомобильное реле не вижу смысла. диоды не прозванивал, скорее всего они в полном порядке... почему реле желательно заменить на автомобильный? чем этот плох?





Добавлено после раздумий:

Наткнулся ещё на две различные схемы БПВ 14-10, но в руководстве по эксплуатации к моту та которая в первом посте. Не знаете в чём различия этих 3х схем?

ну и не забывам о : "чем можно заменить кд208а, кд223а?"



Добавлено после раздумий:

Здесь был спойлер.

Электрическая принципиальная схема блока БПВ14-10 С1 - конденсатор; R1-R13 - резисторы; VD1, VD3 - диоды КД243Б;

VD2 - стабилитрон Д814А; VD4 - диод КД208А; VD6 - диод КД209А;

VD8, VD9 - диоды ВА-10 (Д606-2) дополнительного выпрямителя;

VD10-VD15 - диоды ВА-10 силового выпрямителя; VS5, VS7 - тиристоры триодные КУ202Е; VT16, VT17 - транзисторы КТ315Б; VD18 - диод КД243Б;

Х1 - клемма "-" обмотки возбуждения; Х2 - клемма "-" для подключения аккумуляторной батареи; Х3 -клемма для подключения контрольной лампы;

Х4, Х5, Х7 - клеммы для подключения фазных выводов генератора;

Х8 - клемма "+" для подключения аккумуляторной батареи

[picap]

ну и не забывам о : "чем можно заменить кд208а, кд223а?"





-https://comprad.-мы не распространяем ссылки на [народ.ру]-/Radio/analog_vd.htm

Выбирай........

Тут параметры

-https://lessonradio.-мы не распространяем ссылки на [народ.ру]-/handbook/Diod.htm

Изменено 2 Мая, 2012 в 22:31 пользователем picap

[Гость kresh]

кд223а не находит

[sstvov]

кд223а не находит

Размеры то хоть у него какие? Тут ведь главное понять какой ток через него течёт, а конкретный тип диода не важен, лишь бы с нагрузкой справлялся.

[Гость kresh]

Размеры то хоть у него какие?

-https://www.asc-development.ru/spravochnik-long-438.html

[sstvov]

Так там и параметры указаны, средний ток до 2А импульсный до 50А. Вот и нужно искать подходящие на замену, хотя импульсный ток в этой схеме вряд ли в 50А будет.

[Гость kresh]

я в электрике не силён, помогите подобрать пожалуйста

[Elektrik]

почти весь комплект деталей уже закуплен и разоряться ещё и на автомобильное реле не вижу смысла.

автомобильная, ну и мотоциклетная техника, работает в условиях сильной вибрации и повышенной температуры. Требования к надежности очень высокие. Я думаю сделать надежное реле под силу опытному радиолюбителю. Я когда-то тоже так извращался, одна из проблем ножки у транзисторов отваливаются от вибрации. Еще где-то читал, когда на ВАЗе начали инжекторы делать, была проблема с низким качеством припоя. Опять же должен быть вибростойким. В общем много мелочей, которые я например не знаю.
