Собрал ИБП - начались пляски с бубном!

[metrolog]

Гена, без осциллографа будет трудно. Он бы здорово облегчил задачу.

Осциллографом можно сразу определить:

1. Симметричность импульсов, отсутствие всплесков.

2. Соответствие амплитудного значения напряжения расчетному.

3. Частоту преобразования.

Сразу вопрос - какие у Вас типоразмеры колец и материал?

[Гость Croco]

Сразу вопрос - какие у Вас типоразмеры колец и материал?

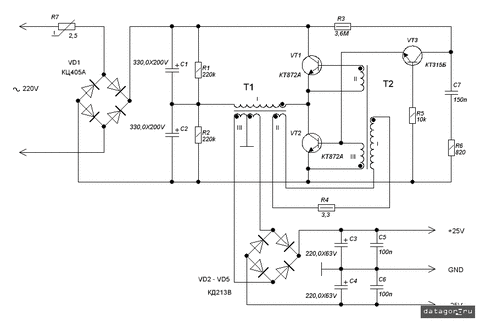

Трансформатор Т1 намотан на двух сложенных кольцах К32Х19Х7 из феррита марки М2000НМ, первичная обмотка намотана

равномерно по всему кольцу и составляет 82 витка провода ПЭВ-1 0,56. Обмотка III сейчас намотана проводом ПЭВ-1 0,56

5 витков без отвода (тестовая). Обмотка II намотана двумя витками провода МГТФ 0,05, и расположена

на свободном от обмотки III месте.

Трансформатор Т2 намотан на кольце К10Х6Х5 из феррита той же марки. Все обмотки намотаны проводом МГТФ 0,05.

Обмотка I состоит из десяти витков, а обмотки II и III намотаны одновременно в два провода и составляют шесть витков.



А вот осцила к сожалению нет.

[metrolog]

И такой вопрос когда на выходе стоял электролит(как в схеме, только однополярка, без отвода от вторички) был слышен звук похожий на его кипение(естествено до взрыва не доводил) с чем это может быть связано? Как тогда сглаживать пульсации после моста?



Только из-за диодов (не тот тип), или неправильного подключения конденсатора.

[Гость Croco]

Только из-за диодов (не тот тип), или неправильного подключения конденсатора.



Диоды как у автора FR302. Ёмкость подключал правильно, мост исправен, проверял не один раз. Также стоял и мелкий кондёр как в схеме. И при этом звук закипания электролита??? Может дроссель ставить необходимо до электролита?

[metrolog]

Трансформатор Т2 намотан на кольце К10Х6Х5 из феррита той же марки. Все обмотки намотаны проводом МГТФ 0,05.

Обмотка I состоит из десяти витков, а обмотки II и III намотаны одновременно в два провода и составляют шесть витков.

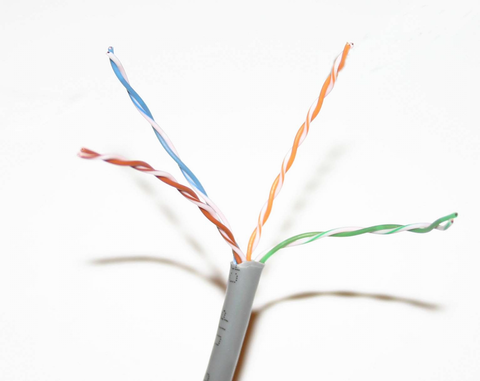

Что, реально 0,05? Это очень мало! Нужно хотя-бы 0,3..0,4. Моножильный провод от UTP-шного кабеля подойдет.

Или из советского телефонного магистрального кабеля (много проводов в виниловой изоляции), что еще лучше.

При наладке БП включать в 220 через лампу 60-100 Вт, тогда не страшны взрывы.

P.S. Есть хорошие знакомые с осциллографом?

Добавлено после раздумий:

Может дроссель ставить необходимо до электролита?

У тебя еще и дроссель в схеме? Конденсатор должен стоять после дросселя. На время наладки рекомендую убрать электролиты и дроссели, после моста поставить пленку 1..4,7 мФ.

Изменено 4 Апреля, 2012 в 14:12 пользователем metrolog

[Гость Croco]

У тебя еще и дроссель в схеме? Конденсатор должен стоять после дросселя. На время наладки рекомендую убрать электролиты и дроссели, после моста поставить пленку 1..4,7 мФ.

Нет дросселя сейчас нет, это я на будующее. Осцилограф достать не получится (покупать только из-за этого БП нерационально, проще платку выкинуть). На счёт обмоток управляющего транса - у автора ведь работало на МГТФ 0,05, не пойму зачем толще мотать, там больших токов не надо, да и не влезет столько обмоток со столькими витками на мелкое кольцо.

Изменено 4 Апреля, 2012 в 05:50 пользователем Croco

[metrolog]

...покупать только из-за этого БП нерационально, проще платку выкинуть.

Если не собираешься завтра завязывать с электроникой, все таки думай о приобретении осцилла (или хотя бы мечтай :smile: )

Эта схема очень чувствительна к номиналу резистора обратной связи R4. Практически он гораздо больше (подобрать при наладке). Поэтому без лампы не включать пока все не заработает как надо. И тебе потребуется хотя бы мультиметр с функцией измерения частоты.



Добавлено после раздумий:

...у автора ведь работало на МГТФ 0,05, не пойму зачем толще мотать, там больших токов не надо..

У автора не работало в таком виде (наверное опечатка). Взгляни на первоисточник: Радио 85г/№6/стр 51. И зря ты насчет токов. Токи достаточно большие, т.к. управляющий трансформатор должен работать в режиме насыщения. Ради интереса можно почитать статьи на портале по теме (товарищ if33 до меня давал ссылки).

Изменено 4 Апреля, 2012 в 06:16 пользователем metrolog

[Гость Croco]

Вообщем поставил я на выход вторички последовательно лампочки накаливания по 7,5В (оставив вторичку в 5 витков), запустил, в итоге секунд пять-семь лампочки горели ровно(с постоянной яркостью), затем несильный щелчок и погасли. Думал сначала перегорела одна из них, прозвонил, лампы живы. Оказалось пробило VT1 (по схеме), теперь звонится б-к в обе стороны. Запарился я в этот БП вкладываться, наверное выкидывать буду. Аминь!



Может подскажете надёжную и недорогостоющую схемку ИБП. На выходе нужно вольт 30 (желательно ±) и снимать макс. 3А планируется. (100-200Вт)

Изменено 4 Апреля, 2012 в 07:38 пользователем Croco

[pm]

на Power Integrations TOP250Y. стабилизированный, без проблем долговременно отдаст в нагрузку 200-250Вт.

[metrolog]

Может подскажете надёжную и недорогостоющую схемку ИБП.

Куда уж проще? Схемка конечно сыровата, на мой взгляд, но я бы еще поковырялся.

В любом случае запускать такие вещи без приборов ну очень сложно. Еще один бюджетный вариант - переделка компьютерного БП, благо дело интернет наводнен форумами на эту тему.

Еще пару ссылок, может что полезное найдется: https://forum.datagor.ru/index.php?showtopic=3897

https://forum.datagor.ru/index.php?showtopic=6006

Изменено 4 Апреля, 2012 в 13:25 пользователем metrolog

[pm]

Croco не просил простую. он хотел надёжную и недорогую.

[reper]

Геннадий - почитай в разделе "Статьи" серию под названием "Реинкарнация компьютерных БП" - там то, что мне кажется, тебе нужно.
