Восстанавливаем SCOTT Stereomaster 344-B

Рекомендованные сообщения

Гость kickstarter

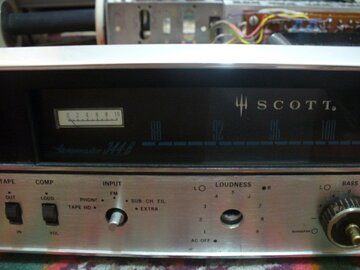

Достался такой вот аппарат, копаный до ужаса.

Остался в нем только усилитель с трансформатором, и то разобрано немного.

Появилась мысль, естественно, восстановить.

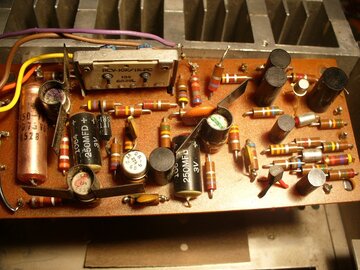

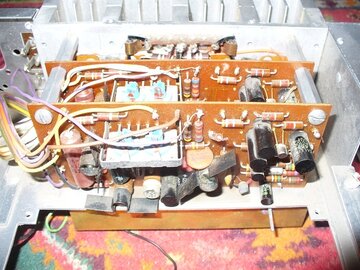

сами платы унч

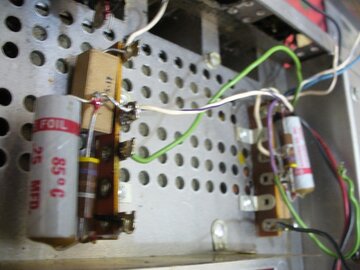

Видимо это детали коррекции.



Карма штука такая, хотел клонировать Leak Stereo 30, а вот попался такой. Схемы идентичны по-моему.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kickstarter

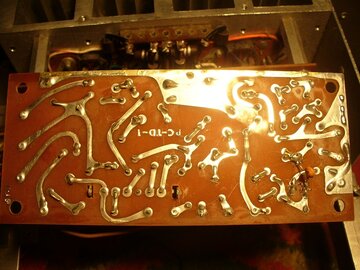

Плата УНЧ




Вон, там на плате резистор ножку поднял - это темброблок обходили видать.










Добавлено после раздумий:

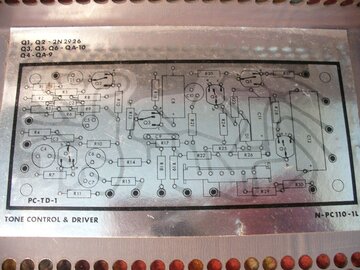

На верхней крышке, на внутренней стороне, схема расположения элементов:


Изменено пользователем kickstarter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Аппарат винтажный , прикольный ! :smile: Надо бы постараться восстановить.

ИМХО. я бы так поступил. :smile:


Изменено пользователем picap

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kickstarter

Вот восстановлением и пытаемся заняться.

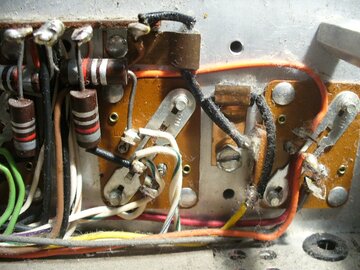

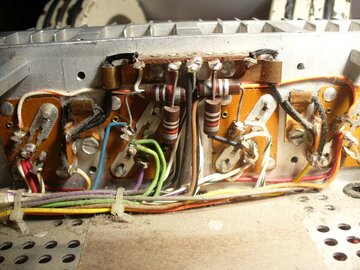

Фото выходников:







Добавлено после раздумий:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость jean

-

Изменено пользователем jean

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kickstarter

Да он рабочий, просто надо восстановить вход, выход на колонки с конденсатором, и питание, но с питанием я уже разобрался.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kickstarter

только я даже ума не приложу, куда подключить выходной конденсатор и что делать с коррекцией.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kickstarter
Резистор отпаяли,потому что входной сигнал подавали на Q3(прямо на оконечник)

Это я понимаю, я воспользуюсь тем же входом, потому как провода от регуляторов темброблока откушены, это восстановить смогу только со схемой.

Мне нужно точно знать куда поставить выходной конденсатор, в каком направлении и что делать с коррекцией.

Еще кто-то пытался уменьшить глубину ООС, подпояв резистор на 47К.

Подстоечных резисторов два, как я понимаю, одним выставляется половина питания на выходе, а другой регулирует ток покоя, только вот кто из них кто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

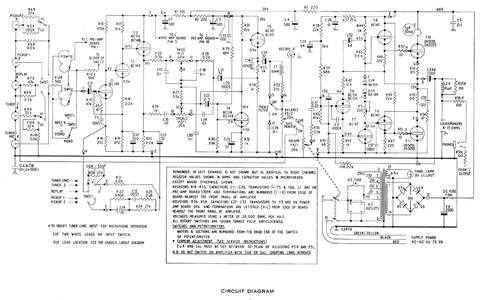

Давайте смотреть схему и разбираться! :smile:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kickstarter

Схема-то похожа, но не та.

Вот именно на него бы схему найти. Тогда можно было бы и фонокорректор восстановить, рисунок печатки есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Схема-то похожа, но не та.

Возможно, но, схемотехника,сам принцип построения тот же. Есть за что зацепиться.

Погугли, может тебе повезет больше...

Изменено пользователем picap

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kickstarter

Да схемотехника-то мне ясна.

Я много раз собирал усилители по схеме Жана.

Вот, я и разобрался со схемой включения ООС.

По схеме у усилителя сверху плюс питания, на массе минус.

Вопрос в каком направлении подключать выходной конденсатор, куда +, куда -.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
