Нужен совет по доработке зарядки Lenmar PRO 290

Рекомендованные сообщения

Гость dshvorov

Привет, попала в руки зарядка Lenmar PRO 290 нерабочая, обрыв первички, восстановил. Решил глянуть про нее в инете, а то светодиоды не тухли, а аккумы уже были горячие, таймер в ней на 9 часов стоит оказывается. И наткнулся только на нехорошие отзывы. Вот и хотел узнать, как ее можно в более-менее человеческий вид превратить.

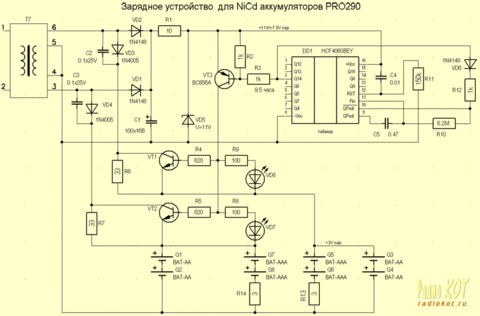

Вот нашел схему


Изменено пользователем dshvorov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Насколько я понимаю, какой либо контроль за уровнем заряженности аккумуляторов в этой схеме напрочь отсутствует.

Можно изменить время и ток зарядки.

Изменено пользователем sstvov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dshvorov

если время менять - таймер прошивать или номиналы деталей менять надо? Лучше бы контроль хоть какой-нибудь ввести, ток ограничить по окончании заряда

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Уменьшить время зарядки можно уменьшив ёмкость конденсатора С5 или сопротивление R10.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dshvorov

про время понятно, а можно сделать, чтобы ток падал по мере заряда?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dshvorov

прикинул время заряда своих аакумов, емкость 2800, ток 250ма (на зарядке написан), это почти 19 часов. Это получается даже 9 часов не хватит. Хотя после 2-3х часов они уже горячие

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dshvorov

Значит ничего путевого из нее не сделать, кроме того как время уменьшить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Там видимо ток намного больше идёт чем написано. Можно уменьшить включив сопротивление последовательно с аккумуляторами, но нужно измерять. Хотя мелалл-гидридные аккумуляторы не боятся больших зарядных токов. Перегревать только не нужно.

Хм, а по окончании зарядки то ток не полностью отключается, он всё равно идёт через R6 и R7, и возможно довольно большой. Я бы их вообще убрал.

Изменено пользователем sstvov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dshvorov

тогда займусь измерениями и отпишусь. R10 уменьшить надо, как я понимаю, для уменьшения время заряда

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dshvorov

провел измерения - в начале зарядки 290ма, по истечении часа ток 270ма и аккумуляторы прилично нагрелись, напряжение на снятых аккумуляторах 1,41в. А какова роль резисторов R6, 7 ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

Есть один из вариантов контроля заряда никель-кадмиевых и никель-металлгидридных . При зарядке током, равным 1/10 от ёмкости, при достижении полного заряда, начинает расти температура.

Возможно, Ваши аккумуляторы уже вышли из строя. Быстро заряжаются - быстро разряжаются.

Вот здесь _https://www.chipinfo.ru/literature/compeljournal/2009/200915/p3.html

Довольно толково написано и показаны кривые напряжение/заряд и температура/заряд.

Вот здесь _https://timmsagd.blogspot.com/2011/07/ni-mh.html

Описана методика построения кривой по напряжению.

Воспользуйтесь этой методикой, после полного заряда - измерьте ёмкость аккумуляторов, разрядив их до напряжения 1 В током 0,5-2 А, измеряя время разряда.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dshvorov

аккумуляторы новые, 1-2 зарядки всего было на другом заряднике. Может просто до этого уже были заряжены, не глянул перед зарядкой

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
