Зарядное на LTC4054

[Гость dshvorov]

ну тогда оставояю все как есть, только на выходе кондюк поставлю для индикации (какой лучше керамику или электролит?)

Изменено 8 Марта, 2012 в 09:57 пользователем dshvorov

[Datagor]

Денис, тут еще зависит - чем питаешь схему.

Если там стабилизированный БП, то кондеры мелкие, 1...10 μF, любого типа.

Если нет стаба, то С1 можно и побольше, электролит, тантал.



Я так мыслю.

Удачи!

[Гость SubStanceGred]

Поясните еще раз принцип работы пин'а статуса зарядки. Пытаюсь понять как авр'ом контролировать. По даташиту читал- вообще не догнал. Зачем там подтяжка на v 800k. И можно ли следить уровень заряда.

[Yamazaki]

CHRG (Pin 1): Open-Drain Charge Status Output. When

the battery is charging, the CHRG pin is pulled low by an

internal N-channel MOSFET. When the charge cycle is

completed, a weak pull-down of approximately 20µA is

connected to the CHRG pin, indicating an “AC present”

condition. When the LTC4054 detects an undervoltage

lockout condition, CHRG is forced high impedance.



CHRG (Ножка 1): Выход статуса зарядки с открытым стоком.

Когда батарея заряжается, ножка CHRG подтягивается вниз

встроенным N-канальным MOSFETом. когда цикл зарядки

завершен, на ножке CHRG включается слабый pull-down

величиной примерно 20микроАмпер, показывающий

присутствие питания. Когда LTC4054 определяет

недостаточное напряжение питания, ножка CHRG

переводится в состояние с высоким импедансом.



Короче, в во время зарядки сильный pull-down, по окончании заряки слабый pull-down, при недостаточном напряжении питания (сработал UVLO) - высокое сопротивление.



PROG (Pin 5): Charge Current Program, Charge Current

Monitor and Shutdown Pin. The charge current is pro-

grammed by connecting a 1% resistor, RPROG, to ground.

When charging in constant-current mode, this pin servos

to 1V. In all modes, the voltage on this pin can be used to

measure the charge current using the following formula:

IBAT = (VPROG/RPROG) • 1000

The PROG pin can also be used to shut down the charger.

Disconnecting the program resistor from ground allows

a 3µA current to pull the PROG pin high. When it reaches

the 1.21V shutdown threshold voltage, the charger enters

shutdown mode, charging stops and the input supply

current drops to 25µA. This pin is also clamped to

approximately 2.4V. Driving this pin to voltages beyond

the clamp voltage will draw currents as high as 1.5mA.

Reconnecting RPROG to ground will return the charger to

normal operation.



PROG (Ножка 5): Позволяет задавать и наблюдать ток

зарядки, а также отключать её. Зарядный ток задается

присоединением 1% резистора с ножки на землю.

Когда зарядник находится в режиме поддержания

постоянного тока, на ножке автоматически поддерживается

напряжение в 1 вольт. Во всех режимах зарядный ток можно

высчитать из напряжения на ножке по следующей формуле:

IBAT = (VPROG/RPROG) • 1000

Также ножка PROGможет использоваться для отключения

зарядника. Отсоединение программирущего резистора

позволяет подтянуть ножку вверх током в 3мА. Когда

напряжение на ней достигает пороговой величины в 1.21В,

Зарядник переходит в дежурный режим, зарядный ток падает

до величины в 25мкАТакже эта ножка защелкивается на

напряжении в 2.4В. Если подать больше, она потребит ток

до полутора миллиампер.

Присоединение ножки RPROG обратно к земле возвращает

зарядник к нормальной работе.

[Гость SubStanceGred]

Спасибо

[Datagor]

... Пытаюсь понять как авр'ом контролировать. ...

Привет! Дмитрий, выкладывайте ваши наработки в архивах, рассказывайте, что у вас получается.

Вместе разбираться проще. А итог может быть кому-то полезным. :cool:Удачных изысканий!

[Гость SubStanceGred]

Привет! Дмитрий, выкладывайте ваши наработки в архивах, рассказывайте, что у вас получается.

Вместе разбираться проще. А итог может быть кому-то полезным. :cool:Удачных изысканий!

Здравствуйте, я было дело писал про сигнализацию. Вот собираю схему для брелока. Охото чтт бы процесс зарядки и уровень батареи отображался подобно как на сотовом. Первые схемы могу на выходных выложить. Но там еще не все то что задумано. Хочу вот за выходные дать ума....

[Ubiks]

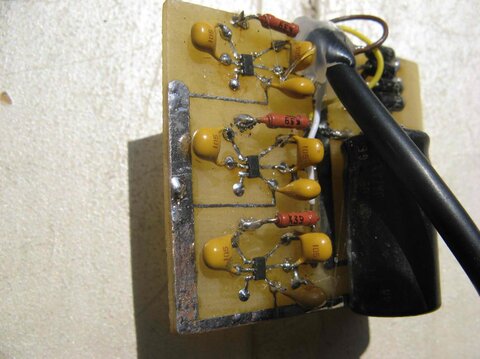

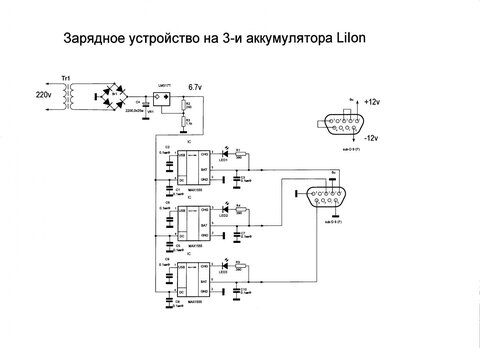

А у меня сделано примерно 10 лет, MAX1555. Моё для 12V радиолы-CD. Работает до сигпор.

MAX1555.pdf

Изменено 29 Октября, 2015 в 15:18 пользователем Ubiks

[Гость SubStanceGred]

Привет! Дмитрий, выкладывайте ваши наработки в архивах, рассказывайте, что у вас получается.

Вместе разбираться проще. А итог может быть кому-то полезным. :cool:Удачных изысканий!

Зто часть схемы, все по даташитам, кроме конденсаторов питания на входе в микросхемы.

PWR-SWITCH - сделаю кнопку и параллельно ножку контролера. устроиство отключено, нажал кнопку контроллер заработал и сам стал подовать питание на ногу стабилизатора. Короче как у телефонов принцип. Только что бы специально отключить нужно будет на уровне программы выбрать выключение и контролер отключит подачу, обесточив все.



Остальное пока захламлено, вот за выходные разберу и выложу

Изменено 29 Октября, 2015 в 17:05 пользователем SubStanceGred
