Трансформатор АМ модулятора

[Гость Xorochii]

Модуляция для выходного каскада передатчика?

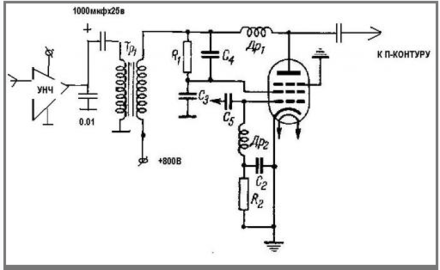

Вот такая схема модуляции:

Вопросы какой лучше использовать модуляционник???

Какие бытовые трансформаторы (общедоступные) можно применить для этих целей?

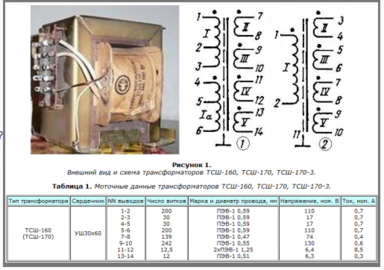

В наличии есть трансформатор ТС 160

Вот такой:

А именно вот такой его вариант:

Возможно ли его использовать???

Как его правильно подключить в эту схему???

[Гость mastersound]

Осторожно - в схеме имеется высокое напряжение :smile:

Не забываем что эксплуатация передающих средств требует специального разрешения.

[Гость klon_kz]

Правильно, наверное, будет - модулятор. Прислушаться к предостережению mastersound стоит, так как при современном техническом обеспечении Инспекций Электросвязи Вас "хлопнут" на втором сеансе (если не на первом). Интересно, каким УНЧ вы хотите "раскачивать"? Какой диапазон частот? Более компетентных спецов по передатчикам можно поискать на radioskaner.ru (не реклама).Здесь вроде бы радио"ХУЛИГАНЫ" не проявлялись. Честно говоря ,смущяет использование мощного силового транса в качестве модулятора.

Изменено 17 Февраля, 2012 в 18:51 пользователем klon_kz

[andrew_spb]

Силовой транс в качестве модулятора - это нормально при анодной модуляции - ведь через его первичку течет анодный ток лампы, между прочим - с постоянной составляющей. Хорошая изоляция обмоток = тоже не лишняя.

Смущает зачем анодная модуляция? ТВ-передатчик что-ли строят.

И как правильно сказали - ЭТО называется - модулятор, я сюда вообще зашел взглянуть на новое слово в технике :smile:

[Гость Xorochii]

Осторожно - в схеме имеется высокое напряжение :smile:

Не забываем что эксплуатация передающих средств требует специального разрешения.

Спасибо огромное я как бы догадывался, но не был уверен!!! Теперь вопрос более конкретный не стоитли использовать вариант 7-8 там поменьше сопротивление 3,2 ом (73В) ???? В этом варианте 4,9 ом ......

Про всё остальное знаем помним :smile: И очень боимся органы инспекции и контроля .......



Добавлено после раздумий:

Силовой транс в качестве модулятора - это нормально при анодной модуляции - ведь через его первичку течет анодный ток лампы, между прочим - с постоянной составляющей. Хорошая изоляция обмоток = тоже не лишняя.

Смущает зачем анодная модуляция? ТВ-передатчик что-ли строят.

И как правильно сказали - ЭТО называется - модулятор, я сюда вообще зашел взглянуть на новое слово в технике :smile:

Это анодно-экранная модуляция выходного каскада АМ передатчика 1,6 - 3,5 Мгц каскад будит выполнен на 3-х лампах Гу 50 анодное напряжение 1000 В. Просто на этом форуме много очень умных людей особенно специалистов по звуку. Спасибо!!!!



Добавлено после раздумий:

Спасибо огромное я как бы догадывался, но не был уверен!!! Теперь вопрос более конкретный не стоитли использовать вариант 7-8 там поменьше сопротивление 3,2 ом (73В) ???? В этом варианте 4,9 ом ......

Про всё остальное знаем помним :smile: И очень боимся органы инспекции и контроля .......



Добавлено после раздумий:



Это анодно-экранная модуляция выходного каскада АМ передатчика 1,6 - 3,5 Мгц каскад будит выполнен на 3-х лампах Гу 50 анодное напряжение 1000 В. Просто на этом форуме много очень умных людей особенно специалистов по звуку. Спасибо!!!!

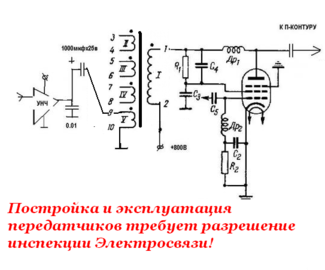

И еще один вопросик в данном трансформаторе имееться заземление 0 провод его надо массировать по такой схеме включения????





Добавлено после раздумий:

Правильно, наверное, будет - модулятор. Прислушаться к предостережению mastersound стоит, так как при современном техническом обеспечении Инспекций Электросвязи Вас "хлопнут" на втором сеансе (если не на первом). Интересно, каким УНЧ вы хотите "раскачивать"? Какой диапазон частот? Более компетентных спецов по передатчикам можно поискать на radioskaner.ru (не реклама).Здесь вроде бы радио"ХУЛИГАНЫ" не проявлялись. Честно говоря ,смущяет использование мощного силового транса в качестве модулятора.

Правильнее будит модуляционник я задавал вопрос по трансформатору :smile:

[Гость Xorochii]

ОДИН ГЛАВНЫЙ ВОПРОС ОСТАЛСЯ БЕЗ ОТВЕТА, КАКОЙ ТРАНСФОРМАТОР ДРУГОЙ МАРКИ ИЗ ОБЩЕДОСТУПНЫХ ЛУЧШЕ ВСЕГО ИСПОЛЬЗОВАТЬ В ДАННОЙ СХЕМЕ???

[Гость mastersound]

Основной критерий хорошая изоляция между обмотками!

При АМ звуковая полоса не высокая до 6...7 кГц, по низам где то от 100...150Гц,

Поэтому можно ставить любой транс из имеющихся примерное соотношение около 1/3 на 100Вт выхода

30Вт от модулятора, не забывая про анодный ток через первичку. Для трёх полтинников пиковый ток около 1 Ампера,

значит бери транс который свободно держит этот ток по первичке. 200Вт и выше.

На попробовать ТС160 хватит вполне , его экранную обмотку лучше заземлить на корпус Анодного выпрямителя,

при пробое обезопасит радиста от поражения электротоком :smile:

И ещё один Важный момент, этот транс используется с подмагничиванием, значит железо обязательно перебираем с

немагнитным зазором, чтобы сердечник не входил в насыщение.

PS. на будущее - писать большими буквами - это неуважение к участникам форума :smile:

[Гость Xorochii]

Основной критерий хорошая изоляция между обмотками!

При АМ звуковая полоса не высокая до 6...7 кГц, по низам где то от 100...150Гц,

Поэтому можно ставить любой транс из имеющихся примерное соотношение около 1/3 на 100Вт выхода

30Вт от модулятора, не забывая про анодный ток через первичку. Для трёх полтинников пиковый ток около 1 Ампера,

значит бери транс который свободно держит этот ток по первичке. 200Вт и выше.

На попробовать ТС160 хватит вполне , его экранную обмотку лучше заземлить на корпус Анодного выпрямителя,

при пробое обезопасит радиста от поражения электротоком :smile:

И ещё один Важный момент, этот транс используется с подмагничиванием, значит железо обязательно перебираем с

немагнитным зазором, чтобы сердечник не входил в насыщение.

PS. на будущее - писать большими буквами - это неуважение к участникам форума :smile:



Спасибо! За информацию. большими буквами так как пытался докричаться и услышать ответ хотябы на основной вопрос..... Спасибо еще раз....... Закрыта тема.

[Гость mastersound]

Спасибо еще раз....... Закрыта тема.

Пожалуйста, но с электричеством поосторожнее :smile:
