Привет Всем Датагорцам !



Получил заказанный трансформатор для(БП) для моего долгостроя.

Вопрос возник что будет лучше запаять в экранирующий кожух или воспользоваться имеющейся экранированной обмоткой?

Если кожух то в какую точку его подпаять ( подозреваю что к звезде " паук "проводом ) или экранирующую обмотку туда же ?

А может использовать и кожух и обмотку разом ?

Да забыл сказать трансформатор тор а блок питания на кенатроне .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробйте сначала без всего, тороиды обычно имеют очень небольшие поля рассеяния, если слаботочная часть усилителя не вплотную к трансу, 50 гц не пройдут.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

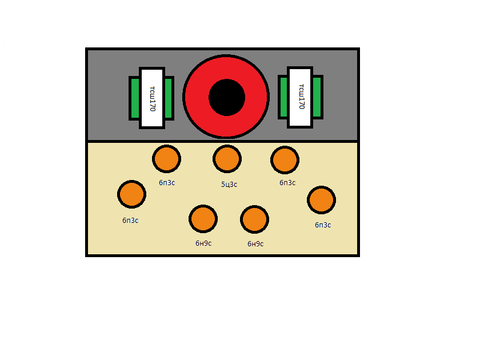

Можно попробовать действительно не стоит городить ! Но шасси уже собрано и по ширине шасси собираюсь делать корпус , выходные трансформаторы будут от тора находиться в сантиметрах двух по бокам !!!


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поскольку направления магнитных потоков силового и выходных трансов перпендикулярны в данной конфигурации, должно получиться нормально. У меня силовик и выходники тоже близко стоят, несмотря на то, что и те и другие намотаны на ШЛ сердечниках. Если будет фон - ищите сначала в неправильной разводке земли. Еще лучше - сделать накал входных ламп постоянным током.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо Огромное за СОВЕТ !!!

До фона пока далеко! выходные еще не намотаны ! Опыта нет руки чешутся а сердечко екает перед страхом что ручонки без опыта напортачат.

Да и неудачи настроение портят !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
