Гость ZORIN 997

Перестал работать сабвуфер

Рекомендованные сообщения

Гость ZORIN 997

Перестал работать саб...при нажатии на динамик слышно, что катушка порвалась..., как разобрать сабвуфер? и что можно сделать с катушкой? саб дорогой на 1квт , выкидывать жалко... помогите пожалуйста с решением этой проблемы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У нас есть на форуме крутой спец по вопросам любых издевательств над любыми динамиками.

Это мой тезка и земляк Игорь (Meshin).

Я всё блатую его поделиться с народом и написать подробную статью с фотками/видео о технологии разборки, перемотки и сборки динамика, любого - для примера...

Пока никак :smile:

Скромен Игорян, скромен как и талантлив.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

А талант, сволочь, через буквы (и тд) не передаётся..... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость loneperson

Доброго времени суток.

Не стал создавать новую тему, так как вопрос похожий.

Попал мне в руки автомобильный сабовый динамик Ivolga 12 калибра, диагноз как всегда "не работает". Катушка не прозванивается, когда пробуешь двигать ровно за подвес слышно что трет катушка.

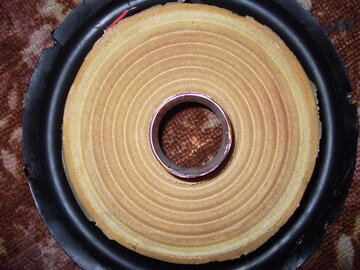

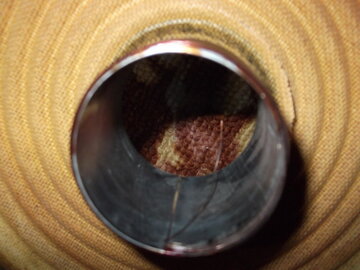

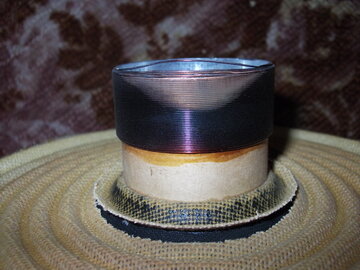

В итоге вскрытие показало




Что можно с этим сделать?

Изменено пользователем loneperson

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

Если оправка не повреждена то перематывать. Аккуратно.

Тут был перегрев.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ищите в разделе по акустике информацию о ремонте динамиков. Там она есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На первом фото - ЦШ отрезана?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость loneperson
На первом фото - ЦШ отрезана?

не отрезана, она так оторвалась при работе динамика, тогда же я полагаю и хана катушке пришла. динамик мне достался в таком виде уже, что с ним было могу только предполагать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Юр, если разобрал сам, то думаю ума хватит и катушку намотать. Смотри рекомендации Игоря. ЦШ, видимо придётся искать новую...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость loneperson
Юр, если разобрал сам, то думаю ума хватит и катушку намотать. Смотри рекомендации Игоря. ЦШ, видимо придётся искать новую...

с цш кокраз и загвоздка (Не представляю где такую взять) оправку и катушку сделаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
с цш кокраз и загвоздка (Не представляю где такую взять) оправку и катушку сделаю.

На совсем крайний случай можно сделать вот так:


Только палок поменьше, хватит и 4-х. Или нитки натянуть.

Только озаботьтесь о защите от пыли.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
