АС Sony_SS-ZX30VA. Разборка, измерение, доработка.

[Гость victors]

Всем привет,



Уважаемые коллеги,

Освоив измерение ТС параметров при помощи ARTA - LIMP, захотел измерить параметры НЧ динамиков в АС Sony_SS-ZX30VA.



Оказалось, что разобрать их совсем не просто. Настолько не просто, что не понятно, откуда начитать, даже имея под руками схему сборки этой АС.



Схема приложена.



Может быть, кто то, кто сталкивался с такими конструкциями, подскажет, откуда начинать разборку.



Заранее благодарю.

Изменено 2 Февраля, 2012 в 20:35 пользователем victors

[Гость borisz]

Может быть, кто то, кто сталкивался с такими конструкциями, подскажет, откуда начинать разборку.



Заранее благодарю.

Из схемы видно, что штифты крепления рамки с радиотканью входят в гнёзда,

которые с обратной стороны исполнены как шурупы, их и надо вывернуть

На схеме позиция 2

Изменено 2 Февраля, 2012 в 17:48 пользователем borisz

[Гость victors]

Пока объяснял - сам понял.



Винтов и защёлок нет.



По периметру, шесть пластиковых соосных штифтов, в передней панели и в основании, спереди. Посажены на клей, типа момента. Снизу, крепкий нож с широким лезвием ввеси между корпусом и пластиковой "мордой" и медленно поворачивать. И так по кругу.

[Гость borisz]

Пока объяснял - сам понял.



Винтов и защёлок нет.



Позиция 2 это и есть штифты на клею?

[Гость victors]

Нет,

2 - это резиновый вкладыш - захват декоративной решётки. Штифт правее и ниже.



Если в отверстие захвата (2) вставить тонкую отвёртку, штифт можно нащупать.





Разобрал колонку.

НЧ динамик подключён ко входу напрямую.

СЧ динамик подключён ко входу напрямую, через конденсатор 1,5 μF противофазно, по отношению к НЧ.

ВЧ динамик подклюсён ко входу напрямую, через конденсатор 270 нФ, синфазно, по отношению к НЧ.



2/3 задней стенки, напротив портов фазоинвертора, закрывает войлочный мат, толщиной 10 мм.



Деревянный ящик клееный, местами, с деревянными уголками для жёсткости. Распорок нет.

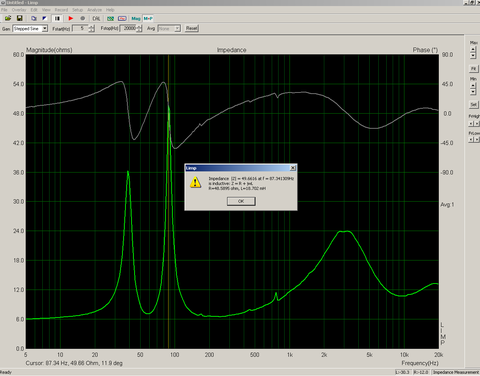

ИЧХ АС в сборе, приложена. Динамики по отдельности не измерял ещё.

Изменено 2 Февраля, 2012 в 20:37 пользователем victors

[Гость victors]

Всем привет,



Вот три дополнительных рисунка.

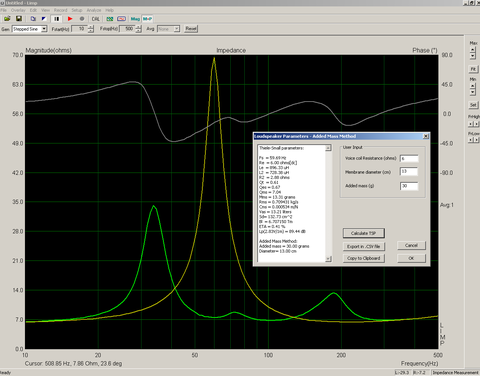

ТС параметры НЧ динамика.

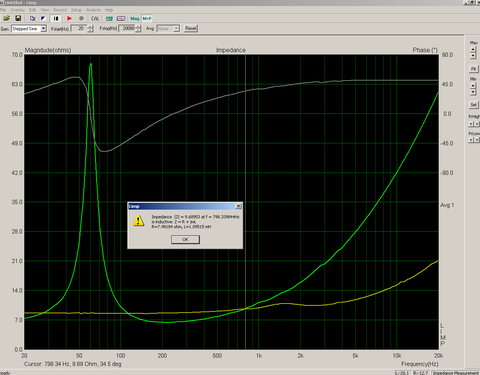

ИЧХ пары НЧ (зелёный) и СЧ (жёлтый)

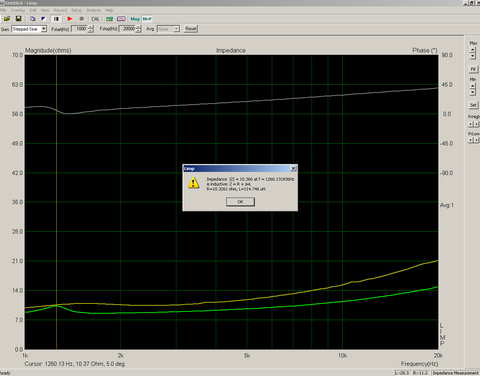

ИЧХ пары СЧ (жёлтый) и ВЧ (зелёный) - измерено от 1КГц, тк до этой частоты, импедансы неизменны.



Объем корпуса (ФИ), на который работет НЧ динамик - 13Л, что совпадает с данными расчёта ТС параметров для этого НЧ динамика.



Если среди нас есть Специалисты, хорошо разбирающиеся в теории и практике построения многополосных АС, мне будет очень интересно Ваше мнение - как можно эти АС (SS-ZX30VA) улучшить.



Так же, возможно, кто то знает, и сможет посоветовать, программу, позволяющую автоматизировать расчёты такой 3х полосной АС с ФИ. Есть много публикаций про расчёт " в ручную", и некоторые из них есть у меня. Интересно будет сравнить результаты.



Заранее благодарю всех откликнувшихся.

Изменено 3 Февраля, 2012 в 06:23 пользователем victors

[Гость kickstarter]

Если среди нас есть Специалисты, хорошо разбирающиеся в теории и практике построения многополосных АС, мне будет очень интересно Ваше мнение - как можно эти АС (SS-ZX30VA) улучшить.



С завода настройка фильтров выбрана верно. Многого от этих динамиков ждать не стоит.

Сч динамик можно попробовать опустить по частоте пониже, и померить\послушать, что из этого выйдет, если чего - несложно назад все вернуть.

Сильно низко эти динамики хоть и могут играть, но звук у них очень уж специфический, хотя может понравиться.

Неплохо-бы еще АЧХ померить.

[Гость victors]

С завода настройка фильтров выбрана верно. Многого от этих динамиков ждать не стоит.

Сч динамик можно попробовать опустить по частоте пониже, и померить\послушать, что из этого выйдет, если чего - несложно назад все вернуть.

Сильно низко эти динамики хоть и могут играть, но звук у них очень уж специфический, хотя может понравиться.

Неплохо-бы еще АЧХ померить.





Какие расчёты дают понять, что "с завода настройка фильтров выбрана верно"?



До измерения АЧХ дело дойдёт, когда сделаю правильный измерительный (оценочный) микрофон. Тот, которым пользуюсь сейчас, плохо экранирован и ловит наводки электросети - 50Гц. Проверять АС им можно только от ГКЧ, наблюдая ответ осциллографом. Компьютер такой сигнал не поймёт.



Вниз, по НЧ сдвигать рабочий диапазон не вижу смысла - и так мене басов хватает.



Интересна линеаризация АЧХ.

[Гость kickstarter]

Какие расчёты дают понять, что "с завода настройка фильтров выбрана верно"?



C акустикой этой имел дело, на работе много таких от музцентров остается.

Пытались их доработать много раз.

Судя по ИЧХ НЧ\СЧ сшиты приемлемо.

Да и на заводе там тоже спецы нормальные сидят, сделали что могли, в рамках бюджета.

[Гость victors]

Почему эти АС остаются от музыкальных центров? Их заменяют какими то другими?

[Гость kickstarter]

Почему эти АС остаются от музыкальных центров? Их заменяют какими то другими?

Музцентры умирают, то привод сидюшника, то усилитель, то что еще. И аппарат списывается, тело в разборку, а колонки остаются.

[Гость victors]

Почему СЧ динамик включён инверсно по отношению к НЧ и ВЧ, при том, что все три динамика расположены на разной высоте от основания, что может свидетельствовать о попытке сфазировать эти динамики между собой, механически?
