Вопрос по секционированию

Рекомендованные сообщения

Гость anger

Доброго времени суток.

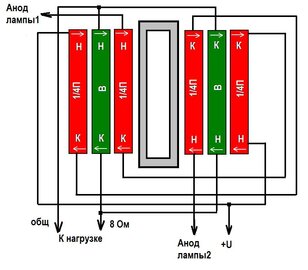

Собираю двухтатктный гитарный усилок. Расчитал параметры выходного трансформатора, но проблема в секционировании, а именно, в коммутации секций. Железо ПЛ от двухкатушечного ТС-а. Секции для обеих катушек: 1/4П-В-1/4П. Ниже привожу своё видение этого дела.



Заранее блангодарен за дельный совет


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound
Собираю двухтатктный гитарный усилок

Как правило выходники гитарников секционирования не имеют!

Тут наоборот - действует правило, чем больше гармоник тем лучше.



К вопросу секционирования - на приведённой схеме порядок соблюдён верный.

1) нижние секции к анодам ламп, верхние к источнику питания.

2) вторички должны иметь строго одинаковое кол - во витков

3) Проверяется наборка секций подачей на вторичку напряжения накала-6,3 В, далее на секциях первички

измеряем напряжения на одной любой должно быть скажем х Вольт, то на 4 последовательно соединённых

получится величина равная 4х, если результат равен 2х или 3х то фазировка неправильная.
