Проблемы с потенциометром


Гость potomok

Рекомендуемые сообщения

Спаял усилитель НЧ



Технические характеристики.

Напряжение питания: 12 - 44 В, типовое 36 В.

Ток в режиме покоя: 50 мА.

Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и

Uп = 39 В, Rн = 4 Ом, F = 40 - 15000 Гц: 35 Вт,

Uп = 36 В, Rн = 8 Ом, F = 40 - 15000 Гц: 28 Вт.

Долговременная выходная мощность при коэффициенте гармоник = 10 % и

Uп = 39 В, Rн = 4 Ом, F = 1000 Гц: 44 Вт,

Uп = 36 В, Rн = 8 Ом, F = 1000 Гц: 35 Вт.

Суммарное значение коэффициента нелинейных искажений при

F = 1000 Гц, Pвых = 20 Вт: 0,02 %.

Суммарное значение коэффициента нелинейных искажений при

F = 40 - 15000 Гц, Pвых = 20 Вт: 0,05 %.

Коэффициент усиления по напряжению Au: 20 дБ.

Входное сопротивление: 56 кОм.

Входная чувствительность: 890 мВ.

Диапазон воспроизводимых частот: 20 - 25000 Гц



На входе последовательно с джеком поставил потециометр 50кОм, при выкручивании на самый максимум или вообще полном удалении его все работает корректно, в остальных же положениях питание на плате то пропадает, то снова появляется, при этом диод на импульсном блоке питания начинает то затухать, то загораться вновь.



Чем может быт обусловлена данная проблема?

Ссылка на комментарий
Поделиться на другие сайты

Ну вы блин даёте!

Столько текста ненужного совершенно, а главного нет.



0. схему усилка в студию

1. как налаживали усилитель, как убедились в отсутствии самовозбуждения?

2. что за источник

3. схема подключения потенциометра

4. как и чем соединяете с источником

5. какую отсебятину допустили в схемах

Ссылка на комментарий
Поделиться на другие сайты

Схема усилителя(другой не нашел):

_https://lib.chipdip.ru/268/DOC000268952.pdf

Источник питания:

Покупной импульсник, выходное напряжение 24В, 2.2А

Схемы нет, подключен по отсебятине, другой отсебятины нет



Поясните, пожалуйста,что значит как подключается? Просто выход напряжения с импульсника напрямую во входное напряжение усилителя

Ссылка на комментарий
Поделиться на другие сайты

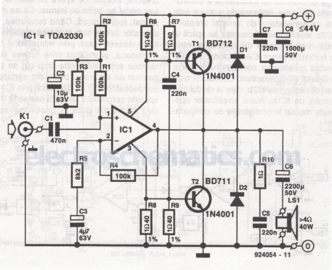

Я так понимаю это эта схема.....

Начинать надо с питания. Сколько вольт при включении усилителя ? Сколько вольт на выходе микросхемы (вывод4) ???

По питанию должен быть конденсатор с хорошей емкостью. Блок питания 24в 2А слабоват, скорее всего в нем срабатывает защита по току.

На входе последовательно с джеком поставил потециометр 50кОм,-зачем так ???


Изменено пользователем picap
Ссылка на комментарий
Поделиться на другие сайты

Я не понимаю зачем все эти вопросы, как переменный резистор на входном сигнале может повлиять на питание? Я же его не на питание ставлю, поставил чтобы громкость регулировать



Объясните по-подробнее новичку, пожалуйста

Ссылка на комментарий
Поделиться на другие сайты

Объясните по-подробнее новичку, пожалуйста

Можете нарисовать как подключили потенциометр. Что значить последовательно ?

Изменено пользователем yrk
Ссылка на комментарий
Поделиться на другие сайты

Сейчас, к сожалению, не смогу нарисовать, но если в словах подключается джек, от джека потенциометр, а из потенциометра во входной сигнал усилителя



Добавлено после раздумий:

Последовательно - как в курсе физики за 8й класс

Ссылка на комментарий
Поделиться на другие сайты

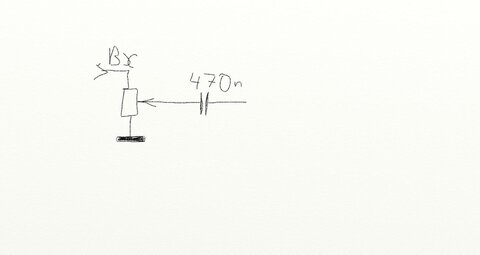

Если 470n - это джек, то именно так

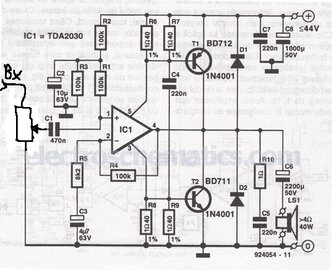

470n это 0,47μF конденсатор входа вашего усилителя. Похоже не правильно подсоединили потц. Последовательность, выход с джека на вход (на рисунке ВХ) второй крайний выход на землю (общий) центральный выход на вход усилителя.



Добавлено после раздумий:

Примерно так.


Ссылка на комментарий
Поделиться на другие сайты

Я не понимаю зачем все эти вопросы
Вам пока и не нужно понимать. Просто отвечайте максимально точно. Я вам задал 6 вопросов, вы ответили только на 2 и то некачественно.
как переменный резистор на входном сигнале может повлиять на питание?
Никак не может, поэтому задаём уточняющие вопросы.
Ссылка на комментарий
Поделиться на другие сайты

Ну вы блин даёте!

Столько текста ненужного совершенно, а главного нет.



0. схему усилка в студию

1. как налаживали усилитель, как убедились в отсутствии самовозбуждения?

2. что за источник

3. схема подключения потенциометра

4. как и чем соединяете с источником

5. какую отсебятину допустили в схемах



0. Схему дал, так же схемы других отозвавшихся тоже верны



1.На сколько мне известно, самовозбуждение присутствует только у ламп, или я ошибаюсь?



2.RS-50-24 (24В,2.2А,50Вт) блок питания импульсный



3.Схемы нет, это отсебятина. Я нагло в провода, соединяющие джек и вход впаял потенциометр, левую ножку к одному проводу, центральную к правой, а правую, в свою очередь, к другому проводу



4.На прямую с помощью монтажных проводов



5.Только потенциометр
