Трансформатор ТР069

[Гость alvis]

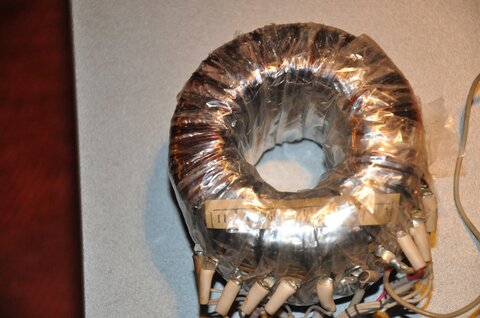

Достался такой тор.

На бумажке надпись типографским способом ТР069 Х потом ручкой XI 91

C краёв, тоже типографским способом обозначение выводов - слева 11, справа 1.

Наружный ∅ 90, внутренний 40, высота 65 (с учётом намотки).

Ватт 120, похоже.

В иНете поиск по ТР069 Х даёт железнодорожный трансформатор для питания АЛСН, но это - точно не он. С теми я сталкивался.

1-2 - 16 Ом

3 - не звонится

4-5-6 - менее 1 Ом

7-8 - 2,5 Ом

9-10-11 - около 2 Ом

В сеть ещё не включал, завтра попробую.

Может, у кого данные на этого зверя завалялись?

Есть смысл использовать, или только на железо?

[Ubiks]

Можно 20-50 витков намотать и дать 2-10 V и померять на намотках и т.д.

[TANk]

1-2 - 16 Ом

3 - не звонится

4-5-6 - менее 1 Ом

7-8 - 2,5 Ом

9-10-11 - около 2 Ом

Методика проверки неизвестного трансформатора уже не один десяток раз наверное на форуме описывалась.

Сетевые обмотки по нумерации идут первыми.

1-2 - 220в, 3- один слой провода/фольги экран

Берем осветительную лампочку на 60Вт включаем последовательно с трансформатором (выводы 1-2) и в розетку.

Напряжения на остальных выводах определяются тестером.

4-5-6 - сильноточная обмотка для получения двуполярного напряжения для питания оконечного усилителя,

9-10-11 - слаботочная двуполярная обмотка для предварительного усилителя/темброблока.

7-8 - что то типа индикаторной лампочки, цепи защиты АС и т.п. Может пойдет для питания цифровой части если есть система ДУ или какая то логика.

[Elektrik]

Методика проверки неизвестного трансформатора уже не один десяток раз наверное на форуме описывалась.



Берем осветительную лампочку на 60Вт

А чего будем делать когда лампочки запретят? :smile:

[Гость alvis]

Ну, право слово, трансы "колоть" я лет в 14 начинал.

Я-ж про конкретный транс...



ЗЫ. попадались мне трансы, где сетевая не первая была.

Изменено 16 Января, 2012 в 09:10 пользователем alvis

[logvoleg]

ЗЫ. попадались мне трансы, где сетевая не первая была.

Таки да. Но тут похоже на первую, Вы и сами, уверен, видите.

ЗЫ: В имеющихся у меня данных такого транса нет.

А чего будем делать когда лампочки запретят?

как запрещать соберутся тут то мы их в закрома и прикупим... вот только ИМХО не скоро это будет...

[Гость alvis]

Да в принципе, меня-то и интересуют только паспортная мощность и расчётные токи обмоток. Не хотел я его потрошить, да, видно, придётся.

На глаз я, конечно, понимаю, что мощность этого транса в районе 120 Вт, ток силовой обмотки порядка 1 А (провод ориентировочно 0,7-0,8, точнее сегодня измерю).

Витки на вольт сегодня вечером тоже померю, можно будет индукцию прикинуть.

Прогрузить его только сейчас дома нечем и токи посмотреть - тоже, тащить с работы прибор лениво, а домой тестер путний всё никак не возьму.

Изменено 16 Января, 2012 в 11:06 пользователем alvis

[Гость alvis]

Померил. Может, кому пригодится.

1-2 - 230 В (во время измерения)

3 - Экран

4-5-6 - 31 В (29,5+1,5 :smile: ), но провод 1,2 мм - 3А

7-8 - 20 В

9-10-11 - 30 В (15+15)
