УМЗЧ на ИМС с двуполярным питанием

[alex.co]

Если взять частоту раздела - 200Гц, то на ВЧ секцию (4ГД35) нужно отдать 67% общей мощности. Если каналов ШП два - 8Вт на них. тогда на сабвуфер, получется, 3,9Вт. - Просто удивительные цифры.

Для раздела на частоте 400 Гц - н ВЧ (ШП) - 50%, значит на сабвуфер - 8 Вт.

Сам применяю эту статью но для двух полосных ак систем Нч +Вч.С Сабом не так.Простой пример у меня малый свадебный комплект сателиты чувствительность 92 дБ 8" 150 Вт+ Твиттер 40 Вт (частота раздела 3500 Гц) Работает от 70 Гц и ещё обрезается кроссом 40,70.100 Гц .Сабы 12" чувствительность 96 дБ (один или два от надобности) работает от 40-200 Гц 300 Вт.Тоесть мощность саба должна ровняться мощности двум сателитам.А про микросхемы использовать с одинаковым питанием .Мне больше нравится вариант Саб Тда 7293 сателиты Лм 1876 или все Тда 7293

РАспред_мощн.нч_вч.djvu

Изменено 6 Января, 2012 в 17:48 пользователем Datagor

[Segun]

Колонки для правого и левого каналов планирую сделать на одном из мною горячо любимых динамиков 4гд35, и ставить на раскаскачку 4-х ватного динамика TDA729x похоже на прикуривание от армейского огнемета :smile:)))

На саб 2030 включенные мостом, есть еще lm1875, подороже и повкуснее

[alex.co]

Как измерить чуствительность динамика в домашних условиях? - Могут попадаться динамики, без маркировки. ТС параметры измерить можно. А как измерить чуствительность - не понятно.

Измерительным микрофоном например _https://www.spl-lab.ru/products/urtampro_ru.html или _https://www.muzbazar.ru/shop/1216 Я пользовался для сшивки частот микрофоном МКЭ статья Радио 2005/06 с предложенной программой

[Гость victors]

Александр,



Спасибо за подсказку.

Про измерительные микрофоны знаю. Приобрёл заранее капсюль HMO0603A-60 (JLW), для которого известна АЧХ, чтобы калибровочный файл построить, а сейчас ползуюсь переделанным в истоковый повторитель, безродным электретным микрофоном CM-18W, с двухтранзисторным усилителем и батарейным питанием. От ГКЧ на АС подаю переменную частоту, синхронизированную от осциллографа, а микрофоном измеряю ответ. Перекосы АЧХ видны живьём.

[Гость saloed]

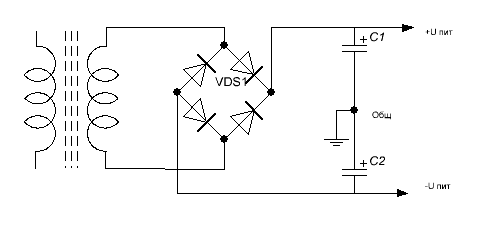

Спасибо всем за ответы (приношу извинения за сумбурно сформулированную задачу в первом посте) Заморочка с питанием для меня произрастает вот откуда: питание ФНЧ для сабвуфера двухполярное ±15в схему хочу приенить вот эту _https://datagor.ru/amplifiers/chipamps/1764-blok-obrabotki-sabvufernogo-kanala-summator-sabsonik-regulyator-chastoty-i-fazy.html. Питание ИМС для саба (если опять же использовать TDA729x) также двухполярное; вешать на плюсовое плечо что то типа TDA 2003 несколько некошерно, так как делитель напряжения в БП, скореее всего будет ёмкостным. Тоесть задача представляется мне так: Питание±35В (транс диодный мост, емкостной делитель) - с него собсно питалово 729х, затем стабилизатор на LM7815 и LM7915 (микрушки держат ток до 1,5А по даташиту) и уже с этой части питание микрух для правого и левого каналов и питание ФНЧ.

По поводу мощностей: на левый и правый канал планирую использовать динамики 4гд35(т.к. они мне нравятся по звучанию, и они у меня есть " в тумбочке") на сабвуферный канал скорее всего что нибудь типа 35ГДН (или какой нибудь еще советский низкочастотник из того что подвернется на барахолке).

Изменено 6 Января, 2012 в 15:47 пользователем saloed

[FOLKSDOICH]

Что такое "емкостной делитель напряжения"? И микросхемы стабилизатора дают ВСЕГО 1,5А, маловато будет для УНЧ.

[Гость saloed]

Что такое "емкостной делитель напряжения"? И микросхемы стабилизатора дают ВСЕГО 1,5А, маловато будет для УНЧ.

И 1,5А при ±15в для двух TDA2030 ,ИМХО, достаточно



Добавлено после раздумий:

И 1,5А при ±15в для двух TDA2030 ,ИМХО, достаточно

Просмотрел даташит на 7375, действительно интересный вариант, а питание для ФНЧ в принципе можно сделать и отдельное, ток то там, насколько я понимаю, небольшой.

[Yamazaki]

Для такой схемы питания ооочень желательны выравнивающие резисторы, а ещё лучше - вывести среднюю точку с обмотки трансформатора. Иначе неминуем перекос питания и смерть микрух. Иван, неужели нет возможности намотать сразу нормальную вторичку?

[Гость saloed]

Для такой схемы питания ооочень желательны выравнивающие резисторы, а ещё лучше - вывести среднюю точку с обмотки трансформатора. Иначе неминуем перекос питания и смерть микрух. Иван, неужели нет возможности намотать сразу нормальную вторичку?

УПС забыл среднюю точку с транса указать:smile: . Транс то буду мотать сам, да только хотелось бы поменьше вторичек городить. Может не стоит зацикливаться на указанной схеме ФНч. Поставить TDA7375 два канала на сателиты +два канала в мост для сабвуфера. Да только, к сожалению нет опыта построения ФНЧ для сабвуферного канала, поэтому, собсно, и ищу уже готовую схему. Может кто нибудь поделится ссылкой на рабочую схему ФНЧ с однополярным питанием?

Изменено 6 Января, 2012 в 19:21 пользователем saloed

[Yamazaki]

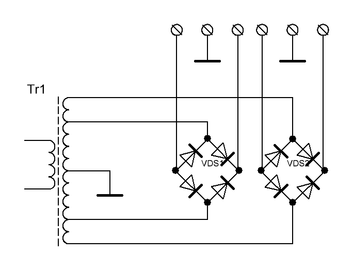

тогда можно сделать вот так

Изменено 6 Января, 2012 в 19:31 пользователем yamazaki

[Гость saloed]

тогда можно сделать вот так

Стоит подумать. Тут просто возник соблазн использовать ТДА 7375 а её то можно запитать вообще от АТ-шного БП для компа- соответственно вообще никаких игр с трансом+маленькие габариты, только беда в том, что не получается подключить именно тот "хваленый" ФНЧ :smile:(

[Yamazaki]

Раз так, то никаких проблем нет) На любом компьютерном БП помимо положительных напряжений есть и отрицательные на -5 и -12 вольт. Допустимый ток небольшой, но там много и не надо. У АТ блоков питания -12В это синий провод.
