Подключение электродвигателя SMUN-1

Рекомендованные сообщения

Гость san_say

Здравствуйте, уважаемые!

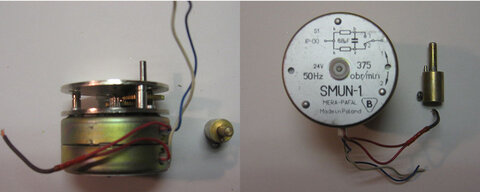

Кто-нибудь может подсказать, как эту штуковину заставить вращаться?

Подключал так, как указано на двигателе. Два красных провода вместе, белый и синий на конденсатор 6.8мкФ. Всё это к трансформатору 24В. Не хочет зараза крутиться. Подаю напряжение, вал беспорядочно дергается. Попробовал снять редуктор, ситуация не изменилась. Подбирал конденсаторы от 4.7 до 10 мкФ, тоже ничего не меняется.

Возможно я что-то не так делаю?




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

подключи два красный и один белый или синий двигатель похоже с реверсом и от чего движок?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость san_say

Так и подключал, два красных вместе, на синий или белый питание. Дергается то в одну, то в другую сторону.

Без конденсатора вообще не запускается.

Судя по схеме, двигатель реверсивный.

От чего....не знаю...в хламе нашел. Судя по информации с интернета, от "прибор командный электрический". Видимо, что-то такого типа, только на 24В.




Изменено пользователем san_say

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всё это к трансформатору 24В



может мощности трансформатора не хватает

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость san_say
может мощности трансформатора не хватает



Ну, вообще, трансформатор от матричного принтера, 24В 3А. Я не думаю, что этот двигатель даже 3А потребляет.

Конденсаторы ставил К73-17 на 63В. Может быть из за конденсаторов такое поведение двигателя?



Кстати, сопротивление обмоток около 180ом каждая.

Изменено пользователем san_say

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость jank5

Подай 24 В на одну обмотку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость san_say
Подай 24 В на одну обмотку.



На одной обмотке при подаче питания дергается несколько раз и затихает до тех пор пока не подключу вторую обмотку с конденсатором.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
На одной обмотке при подаче питания дергается несколько раз и затихает до тех пор пока не подключу вторую обмотку с конденсатором.

А напряжение непосредственно с трансформатора подаешь, или с блока питания?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость san_say
А напряжение непосредственно с трансформатора подаешь, или с блока питания?



С блока питания у меня переменки нет. Подаю с непосредственно с трансформатора.

Если я не ошибаюсь, под надписью 24V 50Hz подразумевается переменное напряжение?!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
С блока питания у меня переменки нет. Подаю с непосредственно с трансформатора.

Если я не ошибаюсь, под надписью 24V 50Hz подразумевается переменное напряжение?!

Это я и хотел услышать. Я же не знаю вашей квалификации, люди разные бывают. А вообще уверен, что там переменка. Вот это

На одной обмотке при подаче питания дергается несколько раз и затихает до тех пор пока не подключу вторую обмотку с конденсатором.

похоже как будто постоянку подаешь, дергается пока конденсатор не зарядится.

Мне попадался трансформатор, у которого в клемнике диоды спрятаны. Я долго не мог понять почему на микросхему стабмлмзатора переменка идет. :smile:

Изменено пользователем elektrik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis
...это похоже как будто постоянку подаешь, дергается пока конденсатор не зарядится.

Мне попадался трансформатор, у которого в клемнике диоды спрятаны...

Вот и у меня первая ассоциация возникла, по поводу постоянки и резонанса...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость misa

Мне показалось что там написано 220 v 50гц,посмотри по внимательней.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
