xsander

дифференциальные автоматы серии АД-2

Рекомендованные сообщения

у кого есть схема этого агрегата и как его подключать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wintersilent
у кого есть схема этого агрегата и как его подключать

ммм легранд и экф подключаются как обычно на входе ноль и фаза - на выходе ноль и фаза, земля мимо автомата

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

но у меня в щите ноль весить на щите как земля , и стоить их ставить ? как работают

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

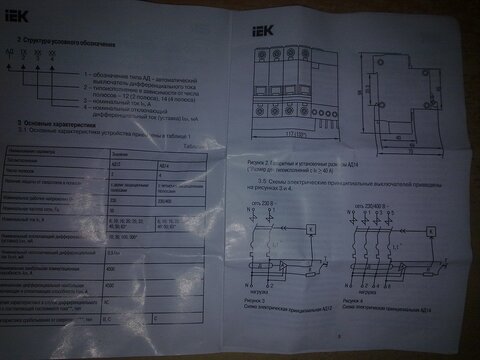

вот с паспорта на АД12, качество не супер конечно но думаю видно будет


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kton

Добрый вечер.В старом фонде в общем распредщите рабочий N (ноль) сидит вместе с PE(заземлением) под один болт.В квартирах,где переделывал электрику,поступал,как учили на курсах переподготовки:в квартиру заводится трёхжильный кабель,в общем щите- фаза к фазе, N+PE под общий для ноля и земли болт.В квартирном щите L(фаза) и N(ноль) заводятся в счётчик,затем в какой-либо защитный автомат(диф. или от превышения напряжения, от обрыва ноля и т.д.).После автомата L (фаза) пускается на селективную линейку последующих защитных автоматов,N (ноль) на изолированный от корпуса щита клеммник(синий) с последующим распределением по потребителям,а PE(земля) на неизолированный от корпуса щита клеммник с последующим распределением по потребителю.Вот уже несколько квартир переделано по этой схеме- все автоматы работают согласно своему назначению без каких-либо сбоев. Как правило, в общем щите фаза и ноль заведены в пакетник(орех).Но ноль(от трёхфазной линии) всё равно до ореха сидит на корпусе щита.Вот под этот болт и сажается один конец PE(заземление) трёхпроводной линии, уходящей в квартиру.

Изменено пользователем kton

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Добрый вечер.В старом фонде в общем распредщите рабочий N (ноль) сидит вместе с PE(заземлением) под один болт.

где-то мы это обсуждали, но повторюсь. В старом фонде, заземление отсутствует как класс. Вы сажаете защитный проводник на рабочий ноль, да к тому же в обход всех защит. то есть корпуса всех приборов у Вас занулены без заземления. Представим аварию с обрывом нулевого проводника, гдето до Вашего щитка. в этом случае на нулевом проводнике может возникнуть потенциал. Все слышали про 380 в розетках с гибелью аппаратуры? При Вашей схеме подключения это потенциал будет присутствовать на корпусах всех приборов, а это уже чревато не только выходом из строя техники.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kton

Как правило,ноль отгарает в ГРЩ дома.И хоть по "старой", хоть по мною предложенной схеме, по-любому от соседей через подключенный аппарат к Вашему нулю прибежит фаза.Доказано практикой выгорания N в двух 7-и этажных домах , сданных с очень отвратительной электропроводкой.А для предотвращения таких патовых ситуаций-обрыв N с последующим превышением напряжения в однофазной цепи наша промышленность выпускает автоматы-предохранители(на динрейке занимает место одного УЗО), которые моментально отключают потребителя при обрыве N ,или превышении напряжения на однофазном вводе.По предложенной мною схеме с таким автоматом на вводе в квартиру живут и пользуются благами три квартиры.В одном из домов при отгорании N квартира c таким автоматом осталась с исправной аппаратурой, хотя соседям ох как не повезло.Если Игорь разрешит, могу привести марку автомата.Мы его сперва на стенде испытали от превышения и от обрыва,лишь после стали устанавливать в квартиры.

Изменено пользователем kton

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дифавтомат АД-2 как раз имеет защиту от перенапряжения с уставкой 270 В.

Схему включения можно глянуть тут _https://www.safen.ru/index.php?inf=132

(только вместо УЗО ставим дифавтомат).

Но, если вы всю квартиру включите через УЗО, будьте готовы к тому, что приехав как нибудь вечером домой после дачи, обнаружите лужу под холодильником и испорченные продукты. По правилам установка УЗО обязательна только для помещений типа ванной и кухни, поэтому я бы сделал так - розетки в кухне и ванной, стиралка, водонагреватель - через УЗО, остальное, в том числе холодильник - через свои автоматы мимо УЗО. Для защиты от обрыва нуля нужен вводной автомат так же с расцепителем максимального напряжения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kton

Согласен с Борисом.Использовать УЗО как вводной автомат-чудачество.Ванная,туалет,кухня,балкон-лоджия-самое ему розеточное назначение.Добавлю,автомат,что устанавливали, от обрыва N и перенапряжения после расцепления анализирует ситуацию на вводе, и , если всё нормально,через 6 мин. или 10сек. (устанавливается потребителем) включает нагрузку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А для предотвращения таких патовых ситуаций-обрыв N с последующим превышением напряжения в однофазной цепи наша промышленность выпускает автоматы-предохранители(на динрейке занимает место одного УЗО), которые моментально отключают потребителя при обрыве N ,или превышении напряжения на однофазном вводе.



Тогда разделять защитный и рабочий 0, надо после такого автомата. Иначе он отключит розетки, оставив напряжение на корпусах аппаратуры.



Схему включения можно глянуть тут _https://www.safen.ru/index.php?inf=132



Вот так и нельзя делеть. Вернее можно при соединении PE проводника с надежным соответствующим всем правилам заземляющим устройством. И надо быть готовым к тому, что при обрыве нуля, весь ток нуля пойдет через Ваше заземление. А лучше соединить PE с нулем после автомата про который писал kton. Кстати он называется устройство защиты от перенапряжения.

Изменено пользователем elektrik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
