Подскажите схемку реле времени

[Гость ivangrozniy]

Простейший вид узла сигнализации. Если датчик S2 замкнется, на выходе таймера появится высокий уровень и останется таковым, даже если датчик вернется в исходное состояние. Вернуть низкий уровень на выход микросхемы можно кнопкой "Сброс".



Владимир ваша вторая схемка работает, но только как бы сделать чтоб сигнал на выходе пропадал сам минут через 10

[Гость mastersound]

Нужно объединить эти две схемы, от одной предустановки и удержание, от другой задержку...

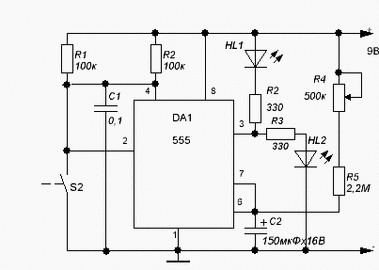

Должно получиться примерно так, в процессе наладки возможно уточнение номиналов.

[Гость ivangrozniy]

Владимир, большое спасибо, все отлично работает.

[Гость vitlen]

Ещо можно контроллер поставить, например tiny13 питание от кренки, задержку выставлять тактовой кнопочкой, индикация времени задержки - либо яркостью свечения диодика, либо частотой его мигания , либо несолько светодиодиков в ряд либо сегментник (правда тогда придется ещо регистрик поставить) - итого 5-8 деталюшек, пару строк кода. очень компактно.
