Гость ivangrozniy Опубликовано 8 Декабря, 2011 в 05:07 Жалоба Поделиться Опубликовано 8 Декабря, 2011 в 05:07 Здравствуйте товарищи! Нужна ваша помощь, подскажите пожалуйста как лучше реализовать реле времени которое будет срабатывать при подаче на него сигнала с геркона (24В) и оставалось бы включенным еще где-то от 5 до 30 минут. Ток комутации на выходе где то 20мА при 24В. Желательно чтоб схемка была попроще и покомпактней так как нужно будет многократно ее повторить. P.S. Да кстати необходима регулировка времени срабатывания, можно ступеньчато 3-4 положения Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость alvis Опубликовано 8 Декабря, 2011 в 05:53 Жалоба Поделиться Опубликовано 8 Декабря, 2011 в 05:53 А чем Вам промышленные варианты не подходят? Размер - как у одофазного автомата, крепится на дин-рейку, режимов включения-выключения достаточно... Тем более, если нужно "многократно повторять"? Лучше и дешевле всё равно не получится. Ссылка на комментарий Поделиться на другие сайты Поделиться
andrew_spb Опубликовано 8 Декабря, 2011 в 06:16 Жалоба Поделиться Опубликовано 8 Декабря, 2011 в 06:16 Если отклонения допустимы в пределах 5% то схемы на базе емкости и полевика, смотрите в темах "Электроника в фотографии" Если надо точно - то цифровые. Промышленные - то же как правило - емкость разрядная на такие диапазоны. Но почему-то они весьма дороги (за счет ДИН-рейки наверное) Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость alvis Опубликовано 8 Декабря, 2011 в 08:16 Жалоба Поделиться Опубликовано 8 Декабря, 2011 в 08:16 andrew_spb сказал: Если отклонения допустимы в пределах 5% то схемы на базе емкости и полевика, смотрите в темах "Электроника в фотографии" Если надо точно - то цифровые. Промышленные - то же как правило - емкость разрядная на такие диапазоны. Но почему-то они весьма дороги (за счет ДИН-рейки наверное) Не знаком со схемами этих реле времени, но, думаю, диапазон 0,05 с - 300 ч перекрыть разрядной ёмкостью довольно сложно. Стоимость Шнайдера и АББ - в районе 2000 р в розницу, в не самом дешёвом магазине. Думаете, возможно сделать цифровое реле времени в корпусе с соблюдением промышленных стандартов много дешевле? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость ivangrozniy Опубликовано 9 Декабря, 2011 в 16:14 Жалоба Поделиться Опубликовано 9 Декабря, 2011 в 16:14 Заводское реле времени не интересует иначе вопросов бы и не задавал. Я думаю какую нибудь схемку на микросхеме таймере, может у кого есть проверенная схема. Нагрузкой будет оптрон так что ток очень маленький. Ссылка на комментарий Поделиться на другие сайты Поделиться

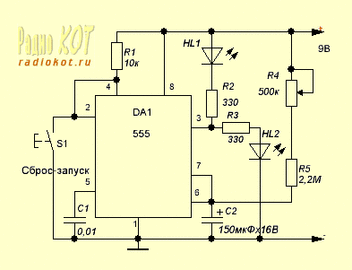

Гость mastersound Опубликовано 9 Декабря, 2011 в 16:28 Жалоба Поделиться Опубликовано 9 Декабря, 2011 в 16:28 Иван привет! советую обратить внимание на таймер 555 серии. можно взять за основу эту схемку от радиокотов 10-минутный таймер. Запускается нажатием на кнопку "Сброс-запуск", при этом загорается светодиод HL2, например - зеленый. По истечении временного интервала, загорится светодиод HL1, например - красный. Интервал можно подстроить резистором R4. вместо любого светика можно приладить оптопару :smile:, заместо кнопки ставим геркон, питание через кренку и фсё! Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость yura Опубликовано 9 Декабря, 2011 в 17:07 Жалоба Поделиться Опубликовано 9 Декабря, 2011 в 17:07 Можно реализовать таймер на основе задающего генератора и счётчиков. Например, вот так: _https://www.vt1.ru/mc/139.html рисунок 63 Время можно задавать как частотой генератора, так и выводом счётчика, с которого снимается сигнал. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость ivangrozniy Опубликовано 10 Декабря, 2011 в 05:19 Жалоба Поделиться Опубликовано 10 Декабря, 2011 в 05:19 mastersound сказал: Иван привет! советую обратить внимание на таймер 555 серии. 10-минутный таймер. Запускается нажатием на кнопку "Сброс-запуск", Здравствуйте Владимир, хорошая Но как я понимаю при повторном нажатии на кнопку таймер сбросится да? Как бы реализовать запуск происходил при размыкании контактов и не сбрасывался при последующем их замыкании размыкании до истечения времени таймера? P.S. Схемка будет использоватся для регистрации несанкционированного открытия двери, и нужно чтоб она не сбрасывалась при открытии и последующем закрытии yura сказал: Можно реализовать таймер на основе задающего генератора и счётчиков. Например, вот так: Время можно задавать как частотой генератора, так и выводом счётчика, с которого снимается сигнал. Юра, спасибо но схемка немного громоздкая. Ссылка на комментарий Поделиться на другие сайты Поделиться
FOLKSDOICH Опубликовано 10 Декабря, 2011 в 07:54 Жалоба Поделиться Опубликовано 10 Декабря, 2011 в 07:54 Ключевое слово: одновибратор. И схемка в помощь. ra2004_03.rarПолучение информации... Ссылка на комментарий Поделиться на другие сайты Поделиться
Ubiks Опубликовано 10 Декабря, 2011 в 09:03 Жалоба Поделиться Опубликовано 10 Декабря, 2011 в 09:03 Можно сделать довольно прилично на полевых. Пару таймеров в книге нашел "Радиолюбителям. Полезные схемы. 4 книга. Шелестов И.П (2001)" Радиолюбителям._Полезные_схемы._4_книга._Шелестов_И.П__2001_.rarПолучение информации... Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость ivangrozniy Опубликовано 10 Декабря, 2011 в 09:58 Жалоба Поделиться Опубликовано 10 Декабря, 2011 в 09:58 Товарищи эти схемки не подходят так как они выключаются вторым импульсом, тоесть открыл-закрыл дверь один импульс (зашел), еще раз открыл закрыл (вышел) - это второй импульс при котором таймер выключится Ссылка на комментарий Поделиться на другие сайты Поделиться

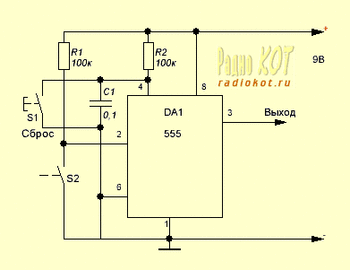

Гость mastersound Опубликовано 10 Декабря, 2011 в 11:09 Жалоба Поделиться Опубликовано 10 Декабря, 2011 в 11:09 Цитата Здравствуйте Владимир, хорошая Но как я понимаю при повторном нажатии на кнопку таймер сбросится да? Да, конечно сбросится, тут всё дело в перемычке между вторым и четвёртым выводом. если их разделить как в следующей схеме, а всё остальное оставить как есть то таймер перестанет сбрасываться при повторном нажатии. Цитата Как бы реализовать запуск происходил при размыкании контактов и не сбрасывался при последующем их замыкании размыкании до истечения времени таймера? для инверсии команды замыкание - размыкание ставим маленькую релюшечку, либо геркон с переключающим контактом, а остальное как описал выше -вот примерно как на этой схемке Простейший вид узла сигнализации. Если датчик S2 замкнется, на выходе таймера появится высокий уровень и останется таковым, даже если датчик вернется в исходное состояние. Вернуть низкий уровень на выход микросхемы можно кнопкой "Сброс". Ссылка на комментарий Поделиться на другие сайты Поделиться
