Усилитель на 6С33С

[Гость nos2005]

Усилитель SE на 6С33С по схеме Алекса Тореса в драйвере 6Э5П.

Питание ипульсный БП (ОГРОМНОЕ СПАСИБО AlexD за идею и статью!)

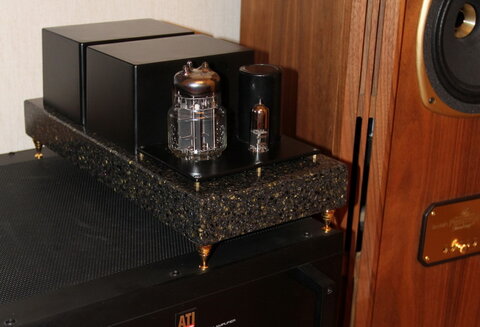

Корпус не из мрамора, но судя по отзывам эффект достигнут. :smile:

Корпус изготавливался из искусственного камня (из того что столешницы на кухнях делают) толшина стенок 12мм, внутри полый.

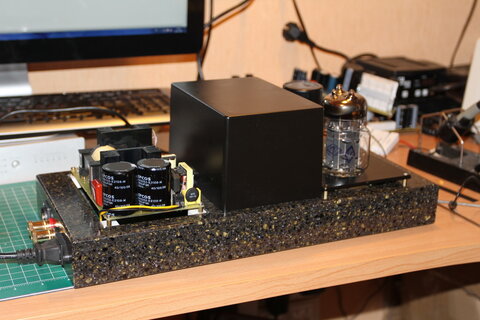

Колпаки покупные из корпусов производства - Gainta Industries. Под здним импульсный БП, под тем что в центре выходной трансформатор. Фото без заднего колпака прояснит конструкцию.

Электронные дросселя и элементы самого усилителя расположены внутри "каменного" блока.



igor1969

Электролит не близко к 33-й?

Время покажет. :smile: В принципе между кондером и "рогатой" сантиметров 5 будет, не должно перегреваться, больше переживаю за драйверную лампу, она к нему гораздо ближе :smile:



По конструкции усилителя, в принципе, могу статейку написать, если интересно кому будет.

Т.к. собираюсь приступать к монтажу второго блока по ходу работы могу фоток наделать.



Если что еще интересует, спрашивайте.

Изменено 14 Ноября, 2011 в 22:25 пользователем nos2005

[Гость igor1969]

Смещение фикса? Схемку бы?

[Гость nos2005]

Смещение фикса? Схемку бы?



В усилителе применен "автофикс" (исправлено).



Схема была опубликована в журнале Радиохобби 2006/1 (прямую ссылку разместить не могу, но не поблема найти статью в Интернете)

Изменено 11 Ноября, 2011 в 20:29 пользователем nos2005

[TANk]

У Тореса, насколько помню, был "автофикс"

[Гость nos2005]

У Тореса, насколько помню, был "автофикс"



Совершенно верно! Автофикс

Спасибо за замечание!

Исправляюсь :smile:

Изменено 11 Ноября, 2011 в 20:30 пользователем nos2005

[udginb]

Вот он Торрес. Тоже собираюсь делать этот усилок.

SE_6С33С_Торрес.pdf

[Гость nos2005]

Это мой первый ламповый усилитель. Потому на звание Гуру не претендую.



Схему взял по совету знакомого, как потом оказалось не совсем удачный выбор для начинающего, в середине проекта думал уже не реализую...

Потом все же собрался и доделал.



Как уже писал, на импульсный БП меня вдохновила статья AlexD - "Старому компьютерному БП – новую жизнь в аудио!" https://datagor.ru/practice/power/1246-star...uju-zhizn..html



Думал хватит одного на оба канала, но после испытания первого варианта БП понял, что придется делать на каждый канал отдельный. Тогда же и пришла идея делать монолоки, как говориться "Небыло бы счатья, да несчастье помогло!"

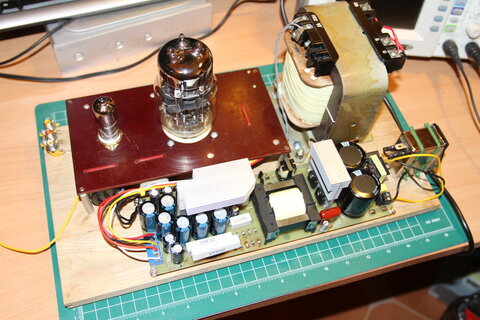

Тестовый запуск. Макет:



Звук вдохновил! Это и сподвигло на создание красивого корпуса. Хороший звук, как брилиант, нуждается в достойной оправе! ®



Некоторые моменты, с которыми столкнулся при сборке и настройке блока питания и самого усилителя:



БП

1. За основу брал новые БП от компьютера (купил средние по цене). Но использовать родной силовой трансформатор не удалось. Не смог уместить туда все обмотки. Потому приобрел новые фериты и каркас (побольше). При полной нагрузке трансформатор нагревается градусов до 50. Так что видимо неошибся, что сделал его побольше.



2. По началу БП запускался не стабильно, да и ШИМ работал как-то странно. Стабильность запуска решил доматыванием одного витка к согласующей обмотке трансформатора управления. (Помогли рекомендации Станислава из статьи - https://datagor.ru/practice/power/1450-po-s...a-pitaniya.html )

После доработки трансформатора БП запускаться стал, но постоянно свистел и, не смотря на то что выдавал нужное напряжение, форма сигнала была какая-то "корявая") Долго пробовал всякие рекомендации, пока не догадался подкорректировать частоту работы преобразователя, после увеличения ее до 55кГц все стало стабильно и бесшумно работать!



3. В итоговом варианте БП, после того как понял, что без принудительного охлаждения не обойтись, дополнил схему простейшим автоматическим регулятором оборотов вентилятора охлаждения на двух транзисторах.



Усилитель

1. Дабы не усложнять схему БП, накал сделал общий для обоих ламп (т.е. нити накала 6С33С соединил паралельно). Обязательно в цепь выпрямителя поставьте дросель, как советует AlexD в своих статьях! Без него диоды выпрямителя (и без того горячие) грелись гораздо сильнее!



2. Резистор автофикса для 6С33С очень сильно греется! (на фото макета видно, что под ним даже плата начала гореть) В окончательном варианте БП переделал, изменил плату (исходя из габаритов колпака), оставив на ней только сам БП. Электронные дроселя вместе с резисторами "автофикса" вынес на отдельные платы. Резистор автофикса собрал из 4-х последовательно соединенных резисторов 33 Ом мощностью 17 Вт каждый, которые прикрутил к радиатору. Но и это не сильно помогло :smile: Радиатор греется так, что палец не держит. Не могу понять почему :smile: Может кто подскажет?



3. Первый трансформатор мотал (на фото макета) самостоятельно на железе от трансформатора ОСМ 0,4 (намоточные данные брал за основу их статьи Алексея Шалина "ВЫХОДНЫЕ ТРАНСФОРМАТОРЫ НА ВСЕ СЛУЧАИ ЖИЗНИ". Потом попробовал покупной TWC40SE от Audioinstrument. Разницы в звуке сильной не почуствовал, но так- как вторые были меньших габаритов использовал их.



Все остальное как у автора усилителя.

Если будут вопросы - задавайте. Помогу чем смогу.

Изменено 14 Ноября, 2011 в 22:21 пользователем nos2005

[Гость miron]

Если будут вопросы - задавайте. Помогу чем смогу.

А можно взглянуть на окончательную схему ибп, а так же получить намоточные данные силового трансформатора и маркировку сердечника.

PS: имеется ли разводка ПП ИБП в электронном виде?

Заранее благодарен!

[Гость nos2005]

А можно взглянуть на окончательную схему ибп, а так же получить намоточные данные силового трансформатора и маркировку сердечника.

PS: имеется ли разводка ПП ИБП в электронном виде?

Заранее благодарен!

извиняюсь за молчанье, был в длительном отъезде.



В архиве все платы:

Plata_v2.zip



Сердечник силового трансформатора ИБП

феррит N87ETD44 (брал в "Чип и Дип" в комплекте с каркасом)



намоточные данные:

первичная обмотка - 20+20 витков (ПЭВ2-0,8мм)

вторичные:

а) анодное напряжение для 6Э5П - 106 витков (ПЭВ2-0,35мм)

б) анодное напряжение для 6С33С - 80 витков (ПЭВ2-0,35мм)

в) накальное напряжение и напряжение питания TL494 - 4+3+3+4 витков как у AlexD в оригинальной статье (Накальные обмотки 3+3 строенным - 3*ПЭВ2-1,1 мм, 4-х витковые - ПЭВ2-0,8мм)

г) питание охлаждения (с регулировкой вращения вентилятора) точно не помню около 7-8 витков. Доматывал обмотку уже после сборки ИБП монтажным проводом МГТФ

Изменено 16 Апреля, 2012 в 21:12 пользователем nos2005
