Шунтированный регулятор громкости

[Гость kickstarter]

Очень интересная топология регулятора громкости

_https://www.siteswithstyle.com/VoltSecond/12_posistion_shunt/12_Position_Pure_Shunt.html

В общем перепробовал разные варианты, выигрыш в качестве, конечно есть, но такой регулятор не хочет состыковываться с усилителем на германиевых транзисторах по схеме Цихисели. Регулировка осуществляется только в самом начале, далее изменения громкости нет. Резистор названный Series resistor я поставил 2.4 К, с большими номиналами много громкости съедается. Переменный резистор RFT на 100к проволочный десятиоборотник. А очень не хочется возвращать обыкновенный регулятор на путь сигнала.

Просьба спецов помочь с данной проблемой, или точно сказать, что срастить такой регулятор с данным усилителем невозможно.

[Гость victors]

Нарисуйте именно ту схему регулятора, которая у Вас не заработала, как хочется и схему усилителя, с которым регулятор не стыкуется - тогда можно будет думать с пользой.

В добавок вопрос. С какими другими ксилителями, этот регулятор работает именно так, как хочется?

[Гость kickstarter]

Схема усилителя _https://forum.datagor.ru/index.php?showtopic=3237 пост №1.

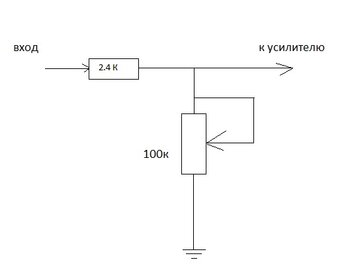

Схема регулятора.

С другими усилителями не пробовал.

Изменено 19 Октября, 2011 в 11:20 пользователем kickstarter

[Гость victors]

У этого усилителя входное сопротивление примерно 3,5КОм. Это очень мало. Поставьте на вход эмиттерный повторитель на П416 или ГТ308 (МП42 - хуже - очень низкочастотный) в эмиттер резистор 4,7КОм в базу делитель из двух резисторов 100КОм. Тогда подключайте схему входного шунтирующего делителя.

[Гость kickstarter]

У этого усилителя входное сопротивление примерно 3,5КОм. Это очень мало. Поставьте на вход эмиттерный повторитель на П416 или ГТ308 (МП42 - хуже - очень низкочастотный) в эмиттер резистор 4,7КОм в базу делитель из двух резисторов 100КОм. Тогда подключайте схему входного шунтирующего делителя.

_https://forum.datagor.ru/index.php?showtopic=3237&st=42 Давно смотрел в сторону вот этой схемки пост 53. Только напрягают загадочные номиналы R5 и R2.

гт308 есть много, подобрать можно.

_https://radioskot.ru/publ/skhema_reguljatora_gromkosti/1-1-0-116 еще попалась вот такая схемка шунтирующего регулятора, тем более и германий можно поставить, идеологию не нарушать. Можно ли туда гт40Х или гт308?

[Гость victors]

ОФФ. Я бы не стал заморачиваться с необычными регуляторами громкости тк Вы делаете не УМЗЧ высокой верности, точно, без искажений, воспроизводящий входной сигнал, а усилитель, "похожий по звучанию на ламповый", характеристики которого определяются, в ряде случаев, силой самовнушения.



Резистор R5 - 4,3Ком, мощностью не менее 2Вт. Он должен задавать ток через стабилитрон на уровне 10Ма.

Резистор R2 - подобрать в диапазоне 47 - 300Ком, так, чтобы на коллекторе Т1 была половина питания или, что более важно, симметричное ограничение входного сигнала.



Усилитель на Т1 приделан, как мне кажется, специально, чтобы вытянуть усиление сигнала, который раньше падал на низкоомном входе УМ. Но этот каскад не входит в цепь общей ООС - это плохо. Можно попробовать переключить цепь ООС с базы Т2 на эмиттер Т1, C3 и R6 исключить, предварительно подобрав R2 так, чтобы на коллекторе Т1 было напряжение, такое же как на базе Т2 до переключения ООС. После этого режимы по пост току всё равно нужно подстраивать . Во время опытов R15 и К16 увеличить, минимум, в пять раз.



Но можно просто начать с ЭП на входе и посмотреть, что изменится в усилении и звучании.



Схема с регулятором на транзисторе, как она дана по ссылке, мне крайне не нравится. Как минимум, похоже что транзистор включён не правильно - коллектор с эмиттером перепутаны, если только это не попытка сделать из Б-Э перехода диод, который открывается током через R 47 КОм. Кроме того, в многоканальной схеме, в базах транзисторов нет токовыравнивающих резисторов и ещё, совершенно непонятен уровень нелинейных искажений этой схемы. Если кто то умеет пользоваться программой - симулятором - хорошо бы эту схему проверить, хотя бы софтверно.



Мне кажется, что если в регуляторе уровня громкости решено использовать транзисторы или лампы, то это усилитель с регулируемым напряжением коэфициентом усиления, а такие конструкции недопустимы среди настоящих аудиофилов.

[Гость kickstarter]

Усилитель делался не для замера параметров, а для воспроизведения музыки.

Схема усилителя претерпела изменения в процессе настройки согласования с акустикой.

ООС после нескольких экспериментов удалена за ненадобностью.

Номиналы эмиттерных резисторов увеличены, на музыке это не отразилось, зато греться стал гораздо меньше.

Выходные транзисторы заменены на гт905.

Все транзисторы подобраны по коэффициенту усиления.

Данный усилитель встал на место как раз усилителя высокой верности на базе советского кумира, которого "делал" по всем дисциплинам, кроме мощности.

Можно провести простой эксперимент, берем Led Zeppelin I , трек №2. Слушаем сначала на "усилителе высокой верности", затем на германиевом.

Слышим разницу, дарим "усилитель высокой верности" другу в вечное пользование для акустики S-90.

[Гость victors]

Усилитель делался не для замера параметров, а для воспроизведения музыки.

Схема усилителя претерпела изменения в процессе настройки согласования с акустикой.

ООС после нескольких экспериментов удалена за ненадобностью.

Номиналы эмиттерных резисторов увеличены, на музыке это не отразилось, зато греться стал гораздо меньше.

Выходные транзисторы заменены на гт905.

Все транзисторы подобраны по коэффициенту усиления.

Данный усилитель встал на место как раз усилителя высокой верности на базе советского кумира, которого "делал" по всем дисциплинам, кроме мощности.

Можно провести простой эксперимент, берем Led Zeppelin I , трек №2. Слушаем сначала на "усилителе высокой верности", затем на германиевом.

Слышим разницу, дарим "усилитель высокой верности" другу в вечное пользование для акустики S-90.





Выше приведены действительно сильные аргументы в пользу верности подходв Топикстартера к достижению поставленных задач.

Что косается тех, кто как и я, неслышит частот выше 13КГц, и не имеют музыкального слуха, остаётся настраивать тракт звуковоспроизведения по приборам и Верить, что схема с хорошими техническими характеристиками действительно безошибочно воспроизводит сигнал источника. :-)

[Гость kickstarter]

Да ладно, слышим все мы одно и то-же, воспринимаем по-разному.

А усилитель этот и по приборам в грязь лицом не бьет, синус чистый, полоса широкая (с высокочастотными гт905 на выходе), искажений типа "ступеньки" нет, а искажения в два процента не услышишь. Понятно, что тугую нагрузку им в таком (как у меня, без ООС итд ) виде не раскачать, но рупора с чувствительностью 96 раскачивает шикарно.



Буду достраивать каскад на гт308, по результатам отпишусь.

[sstvov]

Очень интересная топология регулятора громкости

_https://www.siteswithstyle.com/VoltSecond/12_posistion_shunt/12_Position_Pure_Shunt.html

В общем перепробовал разные варианты, выигрыш в качестве, конечно есть, но такой регулятор не хочет состыковываться с усилителем на германиевых транзисторах по схеме Цихисели. Регулировка осуществляется только в самом начале, далее изменения громкости нет. Резистор названный Series resistor я поставил 2.4 К, с большими номиналами много громкости съедается. Переменный резистор RFT на 100к проволочный десятиоборотник. А очень не хочется возвращать обыкновенный регулятор на путь сигнала.

Просьба спецов помочь с данной проблемой, или точно сказать, что срастить такой регулятор с данным усилителем невозможно.

Такой регулятор можно срастить с абсолютно любым усилителем, достаточно оба резистора выбрать одинаковой или близкой величины. Но, он будет ослаблять сигнал, от этого никуда не деться. А на качество он влиять никак не может.
