DC/DC 12v/20v 4A


Рекомендуемые сообщения

Господа прошу посоветуйте схему преобразователя с 12 на 20в 4А для питания старого ноутбука от бортсети автомобиля. Родной аккумулятор держит всего 20 мин.

Ссылка на комментарий
Поделиться на другие сайты

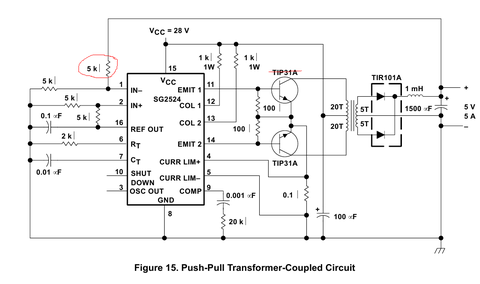

Схема из даташита на SG3524:


Нужно только заменить один резистор в обратной связи (делитель задает напряжение на выходе), токограничивающий резистор раз в 5 уменьшить, а транзисторы заменить на какие-нибудь помощнее, ампер на 12-15. Ну и подогнать соотношение витков в трансформаторе.

Ссылка на комментарий
Поделиться на другие сайты

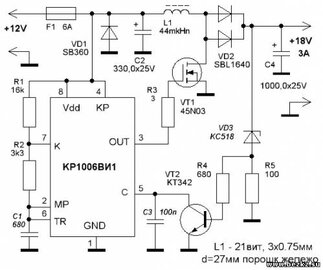

Вот искомые преобразователи с подробностями, именно под Вашу задачу.

На ВИ1 _h t t p : / / ab2000.by.ru/noteadp.html

На UC3843 _h t t p ://dorik.elitno.net/?p=120

Ссылка на комментарий
Поделиться на другие сайты

Вот искомые преобразователи с подробностями, именно под Вашу задачу.

На ВИ1 _h t t p : / / ab2000.by.ru/noteadp.html

На UC3843 _h t t p ://dorik.elitno.net/?p=120



Большое спосибо _h t t p ://dorik.elitno.net/?p=120 это именно то что я искал ,как только найду тразисторы попробу.

Ссылка на комментарий
Поделиться на другие сайты

Я бы посоветовал заглянуть сюда: _https://pro-radio.ru/auto/715/

Есть и на других форумах обсуждения подобных конструкций.

Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...

Делал для этой задачи схему из журнала РадиоХобби 2006год номер 1 стр. 20 на UC3843 + IRL2505

Прекрасно работает. Есть п-плата под стандартный корпус с радио-рынка (какой именно - не помню, давно дело было).

Если актуально - пишите, поделимся.

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Я на 555 делал, отлично работает, главное подобрать хороший дроссель, полевик и диоды ... . :smile:




Ссылка на комментарий
Поделиться на другие сайты
