Блок питания БПС6-1

[Гость alex2-0]

Здравствуйте!

Раздобыл в общем я блок питания от ЭВМ Электроника-60 в количестве двух штук, тяжёлый бп выпрямители на кд213, кондёры по питанию на 22 000 μF - 40 вольт, суть вопроса вот в чём, стоят там трансформаторы на вид ватт 150, информации именно по ним не нашел, интересует их реальная мощность. Имеется обмотка ~25,5 вольт, намотана проводом где-то 1,6 мм2, планирую использовать для питания усилителя Холтон (знаю что надо 2х50 вольт) но у меня пока только они, постоянки будет где-то 2х35 вольт, в техническом описании на бп указана максимально потребляемая мощность 400 ватт :smile:

[Гость alex2-0]

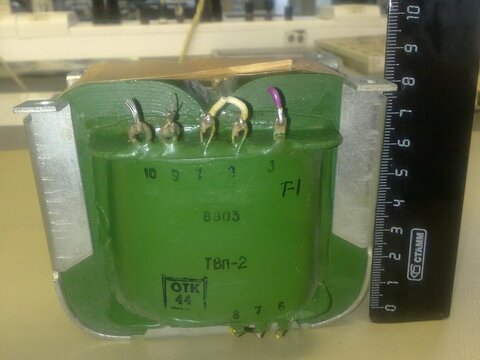

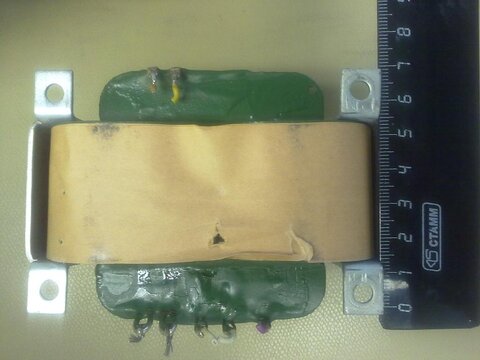

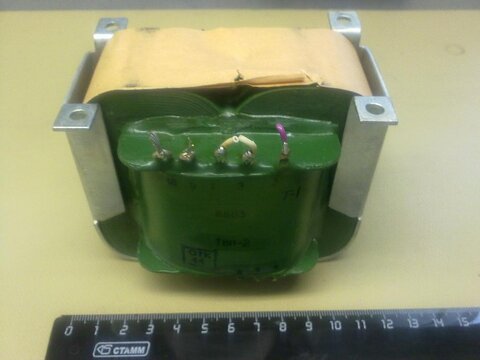

Вот фото:

[Гость victors]

Уважаемый Алекс,



Можно к этому трансформатору приставить диодный мост помощнее и конденсатор, микрофарад на 100, для опыта, подключить реостат низкоомный, и вольтметр параллельно. Уменьшать сопротивление реостата и смотреть, когда напряжение на нём начнёт неприемлемо падать. Выключить питание, значение напряжения запомнить, последовательно с реостатом включить амперметр и измерить ток. Умножить ток на напряжение из первого опыта – будет мощность. Может и есть способ более правильный и точный, но для оценки и этого хватит. Для музыки, полученную мощность можно на три умножить – это связанно с импульсным (не синусоидальным) характером музыкального сигнала. (Аудиокиллер про это подробно рассказывал).

[andrew_spb]

Вот фото:

Душевный трансик... и так как он пропитанный, по стандарту, то пиковую мощность и перегрузы будет держать хорошо. Кроме того, там можно поиграть отводами первичной обмотки... В общем - вам повезло!

[Гость alex2-0]

Уважаемый Алекс,



Можно к этому трансформатору приставить диодный мост помощнее и конденсатор, микрофарад на 100, для опыта, подключить реостат низкоомный, и вольтметр параллельно. Уменьшать сопротивление реостата и смотреть, когда напряжение на нём начнёт неприемлемо падать. Выключить питание, значение напряжения запомнить, последовательно с реостатом включить амперметр и измерить ток. Умножить ток на напряжение из первого опыта – будет мощность. Может и есть способ более правильный и точный, но для оценки и этого хватит. Для музыки, полученную мощность можно на три умножить – это связанно с импульсным (не синусоидальным) характером музыкального сигнала. (Аудиокиллер про это подробно рассказывал).

Спасибо за совет, буду пробовать :smile:

[Гость bytda]

Если не ошибаюсь, то у него сильноточные выводы, выполнены прямо намоточным проводом - сразу видно какой ток можно получить с обмотки :smile:

[Гость alex2-0]

Да, но меня смутила потребляемая мощность в 400 ватт, из технического описания :smile:

[Гость klon_kz]

В приведенном листочке указаны максимальные токи, если ориентироваться на них, то никакого обмана. Не забудьте только, что слабым звеном у Вас будет обмотка на "-" 12В.

[mtihonov]

Пишу по памяти минимальная мощность БПС6-го (5в*18а+(+)12в*3а+(-)12в*1.5а)/0.8кпд = 180ватт . Только у него одна 27 вольтовая МОЩНАЯ обмотка. Ток этой обмотки приблизительно 6 Ампер. Структура этого блока питания следующая - одна 27 вольтовая обмотка для получения +5Вольт и +12 Вольт, и отдельная обмотка для получения -12 Вольт. Стабилизаторы там стоят импульные 27В -> +5В; 27В -> +12В; 27В -> -12В - от отдельной обмотки. На двух трансах можно получить симметричное двухполярное питание. На одном - проблематично.

Изменено 10 Октября, 2011 в 02:53 пользователем mtihonov

[Гость alex2-0]

У меня их как раз два, буду пробовать сделать бп для Холтона :smile:

[Гость AcidDrop]

подскажите, пожалуйста, какие выводы у первичной обмотки

я полагаю что 1-2?

[Гость mastersound]

Полезное по теме _https://download.qrz.ru/pub/hamradio/schemes/power.supply/bps6-1.djvu
