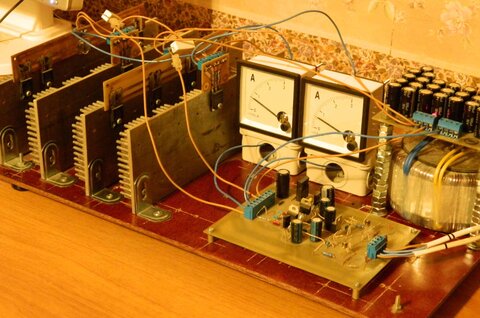

Гость pelleter Опубликовано 30 Января, 2012 в 16:22 Жалоба Поделиться Опубликовано 30 Января, 2012 в 16:22 Усилитель пока что существует вот в таком виде. Изображение рисунка платы я потом подготовлю и выложу (сейчас некогда, работы до хера). Обратите внимание на разводку земли, земляные провода - голубого цвета. Звезда по земле организована на основной плате, а не на плате блока питания. В правой части платы - входная колодка. Как видите, источник сигнала подключён к ней парой обычных кабелей ШВВП. И никакого фона, несмотря на то, что длина этих кабелей - около 2 м. Ссылка на комментарий Поделиться на другие сайты Поделиться

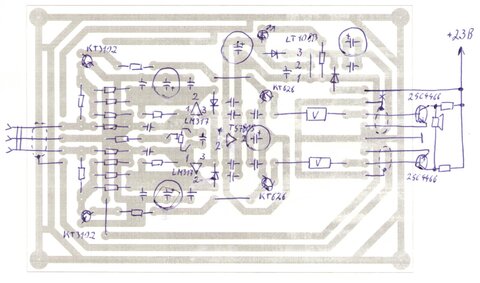

Гость pelleter Опубликовано 7 Февраля, 2012 в 13:06 Жалоба Поделиться Опубликовано 7 Февраля, 2012 в 13:06 Вот и рисунок платы. Эта не та плата, которая на фото, а несколько исправленная. Схема соответствует той, что выложена в начале темы. Размеры платы 110 на 160 мм. Лично я имею планы несколько изменить схему в соответствии с рекомендациями Валерия (wal) и всё-таки сделать плату на современных SMD компонентах. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость pelleter Опубликовано 15 Июля, 2012 в 19:14 Жалоба Поделиться Опубликовано 15 Июля, 2012 в 19:14 Принесли вот мне осциллограф. Посмотрел меандр. Ну, меандр при повышении частоты до 20 кГц плавно превращается в синус. Никакой "кривозубой пилы" я не увидел, vol, симуляция - симуляцией, но факты - фактами. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость pelleter Опубликовано 16 Июля, 2012 в 10:00 Жалоба Поделиться Опубликовано 16 Июля, 2012 в 10:00 Посмотрел сигнал на входе усилителя и понял, что усь не виноват. Меандр 20 кГц становится синусом уже на выходе аудиокарты, а усилитель честно повторяет сигнал -)). Я, к сожалению, не имею аппаратного генератора и поэтому пользуюсь программами, скачанными с датагора. На аудиокарту я не склонен грешить, думаю что это генератор "wavegen", которым я сейчас пользуюсь, так себя ведёт. Потому что генератор "fr", который я скачал ранее, так он вообще затыкается уже при повышении частоты до 15 кГц. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость victors Опубликовано 16 Июля, 2012 в 11:35 Жалоба Поделиться Опубликовано 16 Июля, 2012 в 11:35 При Кг более 1 %, для проверки усилителя подойдёт любой простой функциональный генератор из раздела "Радио начинающим". Собрать можно за вечер, навесным монтажом, без корпуса. Лишь бы работал. Синусоида, треугольник и меандр на двух частотах - 50Гц и 20 КГц достаточно точно покажут, хорош ли УМ. Но осциллограф из звуковой карты на PC использовать нельзя. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость pelleter Опубликовано 16 Июля, 2012 в 11:51 Жалоба Поделиться Опубликовано 16 Июля, 2012 в 11:51 Кто интересовался полосой пропускания? Отвечаю: в диапазоне частот 10 Гц – 22 кГц АЧХ усилителя представляет собой ровную линию. Больший диапазон посмотреть пока не могу по техническим причинам, но очевидно, что полоса пропускания шире. Осциллограф я настоящий использую, С1-93, а вот генератор – программный. Не забывайте, Виктор, что генератор для нашей задачи должен иметь симметричный выход. ЗЫ Незнаю-незнаю, что там Владимир намоделировал в своём симуляторе, к реальности характеристики его компьютерной модели отношения не имеют однозначно. Ссылка на комментарий Поделиться на другие сайты Поделиться

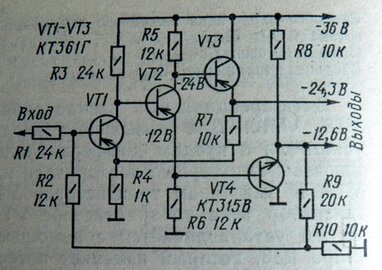

metrolog Опубликовано 16 Июля, 2012 в 15:05 Жалоба Поделиться Опубликовано 16 Июля, 2012 в 15:05 (изменено) Осциллограф я настоящий использую, С1-93, а вот генератор – программный. Не забывайте, Виктор, что генератор для нашей задачи должен иметь симметричный выход. Виктор прав, лучше собрать простой "железный" генератор ЗЧ. Карта в этом качестве, извиняюсь, моветон. А для формирования сигнала можно соорудить фазоинвертор на одном транзисторе. Давно слежу за этой веткой, очень интересно. Схемотехника напоминает что-то из Ю. Нечаева (ВРЛ 101). На входе такой фазоинвертор: Изменено 16 Июля, 2012 в 15:17 пользователем metrolog Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость victors Опубликовано 16 Июля, 2012 в 15:35 Жалоба Поделиться Опубликовано 16 Июля, 2012 в 15:35 (изменено) Собрать простой генератор противофазных (наверное нужно именно это) прямоугольных импульсов можно на D-триггере. или нескольких логических элементах. Если за генератором поставить второй D-триггер, по схеме деления на 2, то на выходе будет чистый меандр. Изменено 16 Июля, 2012 в 15:37 пользователем victors Ссылка на комментарий Поделиться на другие сайты Поделиться
Dimonos Опубликовано 16 Июля, 2012 в 17:23 Жалоба Поделиться Опубликовано 16 Июля, 2012 в 17:23 Получить меандр(прямоугольник) 20 кгц программными методами видимо затруднительно. Программы генерируют его плохо. С частотой дискредитации 44100 битностью 16 как раз получается что то похожее на синус. При 192000 и 32 бита что то уже похожее, но это совсем не тот прямоугольник, что получается аппаратным методом. Видимо все таки нужно собирать схему. Или все же дело в звуковой карте, ведь именно к ней обращаются проги, когда синтезируют сигнал. Ссылка на комментарий Поделиться на другие сайты Поделиться

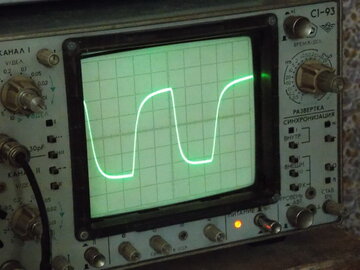

Гость pelleter Опубликовано 22 Июля, 2012 в 07:18 Жалоба Поделиться Опубликовано 22 Июля, 2012 в 07:18 Подключил «железный» генератор: На 50 Гц и синус, и меандр, и треугольник – всё чётко. На 20 кГц синус чёткий, меандр и треугольник - не ах (прикрепляю фото меаднра и треугольника 20 кГц). Это резисторы фронты губят. Первым желанием явилось соорудить вместо резисторов ГСТ как у Нельсона Пасса. Потом подумал : «А нафига?». Насколько я понимаю, на сегодня не существует аудиокарт, способных отдать меандр на 20 кГц. Стало быть, и усилитель, поддерживающий такую резкость фронтов, не нужен для использования с компьютером. Какие будут мнения, коллеги? По АЧХ: после 22 кГц начинается медленный спад. Ссылка на комментарий Поделиться на другие сайты Поделиться
metrolog Опубликовано 22 Июля, 2012 в 11:05 Жалоба Поделиться Опубликовано 22 Июля, 2012 в 11:05 ...на сегодня не существует аудиокарт, способных отдать меандр на 20 кГц. Стало быть, и усилитель, поддерживающий такую резкость фронтов, не нужен для использования с компьютером. Наверное это так, ведь главное в усилителе это звук. А здесь за время длительного обсуждения не было ни одного упоминания о звучании данного девайса. pelleter, колитесь уже, что дало сравнительное прослушивание? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость pelleter Опубликовано 22 Июля, 2012 в 11:30 Жалоба Поделиться Опубликовано 22 Июля, 2012 в 11:30 Моё мнение вряд ли можно считать объективным, но я до сих пор в восторге от звучания. Те, кто слушал, со мной согласны. Замечу, что данный усь изначально был задуман для работы с однополосной акустикой (и с 2-3 полосными АС не прослушивался). Как ни странно, широкополосные динамики с этим усилителем отдают верхи звонче, чем пищалки монгополосных АС с «обычным» усилителем. Я долго сравнивал звучание своего усилителя с ламповым прибоем. У прибоя звук прозрачнее, но полоса уже, ни верхов ни низов практически нет, а тут как-никак от 0 Гц… В итоге решил, что мой усилитель всё-таки звучит приятнее. Ссылка на комментарий Поделиться на другие сайты Поделиться
