Кенотроны


Рекомендуемые сообщения

На портале Датагора>Практика>Блоки питания>"О быстрых диодах замолвите слово" об фастах статья...

Ламповые уси тоже затратные, проще на камнях, но лампачи все равно строят!

А я и не предлагаю заменить лампы в цепях усиления НЧ на всякий песок)

Сейчас ради эксперемента разрабатываю ИБП для ламповой конструкциии..

интерересно..

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 31
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

Полчаса гонял кенотрон на накале, лампы лежалые. Потом подключил аноды. Кондер небольшой поставил 0,68 мк. Без нагрузки 360 вольт при переменке 260в в каждом плече. Но стартует почему-то быстро, 3 секунды и все. А где же задержка 15-20 сек? Поставил другой кен, то же самое. :smile: Подключил резисторы в качестве нагрузки 1,8х10вт 3шт последовательно, упало до 230в. Возможно, дроссель из типовой схемы обязательный элемент?

Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

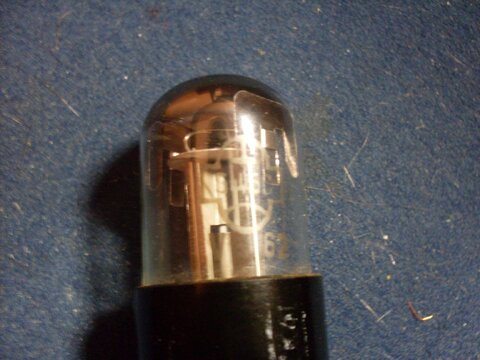

Что за такой кенотрон-призрак 5Ц5С? Кто знает подскажите пожалуйста его параметры, а то НИГДЕ И НИЧЕГО.

---------------------------------

Копаюсь в коробках и руки чешутся поставить кены в ближайшие проекты, задержка будет нужна что бы ничего лишнего не творилось при прогреве ламп.

Ссылка на комментарий
Поделиться на другие сайты

А может это ошибочка? и 5 это полустертая 6-ка?

Фотографию можно этого раритета? В нашей библиотеке справочник по лампам есть и довольно подробный. В нем надо смотреть в первую очередь.

Ссылка на комментарий
Поделиться на другие сайты

Полчаса гонял кенотрон на накале, лампы лежалые. Потом подключил аноды. Кондер небольшой поставил 0,68 мк. Без нагрузки 360 вольт при переменке 260в в каждом плече. Но стартует почему-то быстро, 3 секунды и все. А где же задержка 15-20 сек? Поставил другой кен, то же самое. :smile: Подключил резисторы в качестве нагрузки 1,8х10вт 3шт последовательно, упало до 230в. Возможно, дроссель из типовой схемы обязательный элемент?

Нет большой задержки потому что кенотрон этот прямого накала :smile: А вобще чтоб не парится со средней точкой на трансе, можно собрать такую схемку:



заодно упадёт немного сопротивление. А чтоб увеличить время появления анодного, надо применять кривонакальный кенотрон :smile: либо ставить в цепь демпферный вакуумный диод.

У меня к усилителю на 6Н8С+6П3С бп сделан на ультрафастах, а задержка на 6Д20П


Ссылка на комментарий
Поделиться на другие сайты

Для тех кто хочет попробовать выпрямлять ток через кенотрон,а подходящего тр-ра с двумя симметричными обмотками и средней точкой нет,есть выход.Можно создать мостовой выпрямитель,у которого 2 диода в отрицательном плече каменные, а в положительном плече стоит 2 вакуумных диода(TANK),поправил(все верно,нужна правильная терминология) :smile: и подключить кенотрон например к ТС-180:




И методы практической реализации:




Лампы GZ34-это наши 5Ц3С

Ссылка на комментарий
Поделиться на другие сайты

Почему искуственную ? плечи кенотрона и два диода создают обычный мост (правда с разницей по сопротивлению пп диодов и кенотрона) со всеми вытекающими и выпадающими :smile:

Ссылка на комментарий
Поделиться на другие сайты

Получится стандартный мостовой выпрямитель. У которого 2 диода в отрицательном плече каменные, а в положительном плече стоит 2 вакуумных диода.

Если посмотреть по схеме, то получается что в течении одного полупериода ток с трансформатора проходит последовательно через П/П диод и через половину кенотрона, в течении другого полупериода через вторую пару последовательно включенных П/П и кенотрон.

Параметры выпрямителя в этом случае будут на 99% определяться именно параметрами кенотрона. Тоже самое получится, если воспользоваться диодным мостом из камней и последовательно с ним включить демпферный диод. Тоже параметры выпрмителя будут определяться параметрами этого самого вакуумного диода.

Недостаток 6Д20П или 6Д22С - это наличие анодного колпачка, на котором висит высокое напряжение.



grays а вы попробуйте вместо 6Д20П, хотя бы на пробу, поставьте "электронный дроссель" схемка на полевом транзисторе которая обеспечивает сглаживание пульсаций и задержку подачи анодного напряжения. Пользуюсь этой схемой уже не первый год и доволен.

Ссылка на комментарий
Поделиться на другие сайты

электронный дроссель на самом деле похож на генератор )) Я такие устройства стараюсь не применять в УМЗЧ. Вы такой имели ввиду ?


Ссылка на комментарий
Поделиться на другие сайты

Это и есть, похожую хрень я видел у Сергея Сергеева. Ещё видел при небольших токах кеноторон/заменитель + два диода + CRC фильтр. Так минимум лишних проблем и с дросселем возиться не надо.
