Простой усилитель с токовым выходом для наушников

[Гость сиг]

Собрал усилитель по схеме вот отсюда www.victorsaf.-мы не распространяем ссылки на [народ.ру]-/RadioLub/TokovUNsH/index.html но послушать нормально пока не получается.

[Datagor]

Виктор Сафонов - профи, разраб с 15-летним стажем, поэтому на его сайте victorsaf.-мы не распространяем ссылки на [народ.ру]- много полезного. Спасибо ему!



сиг, почему не получается послушать? НГ мешает?

:smile:

[Гость сиг]

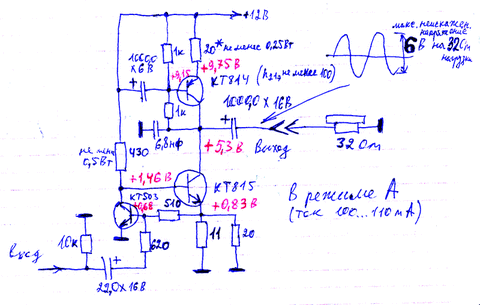

Хочется в спокойной обстановке, не торопясь. В общем в режим вошел сразу, только у меня ток побольше 140 мА . Сегодня копал по его схемотехнике получается нижняя часть " усилитель с стабилизированной ООС от выходного транзистора" . Характеристика линейна до 30 кГц насколько позволил генератор . У меня уши 16 ом ТДС-16 поэтому хочу не спеша разобраться.

Изменено 28 Декабря, 2011 в 16:25 пользователем сиг

[Гость сиг]

Прослушал усилитель от МП3 плеера, конечно источник не фонтан но ради этого все затевалось. Что бы дома слушать на большие уши. Впечатления очень положительные , нагрузка и 16 и 32 ома. Конечно хочется источник посерьезней , но такой возможность не располагаю . Но усилитель получил путевку в жизнь, будем делать блок питания , корпус и т.д .

[shaytan]

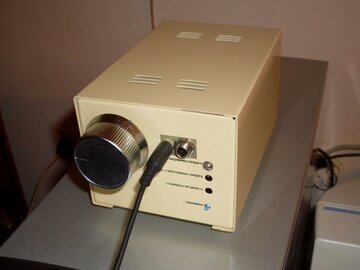

А у меня вот такой усилитель получился:

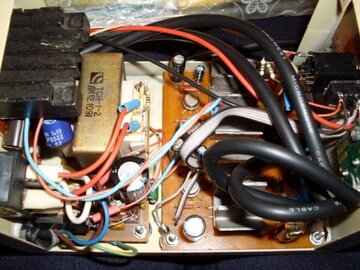

Внутри выглядит так:

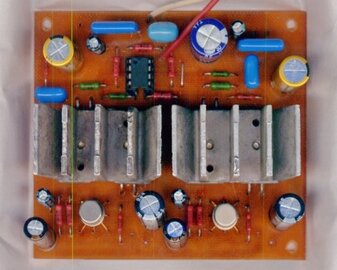

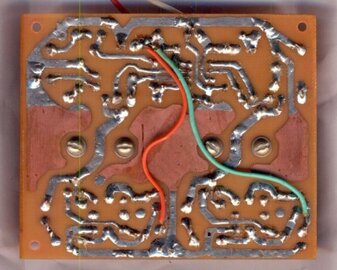

Сама плата усилителя с двух сторон:



Радиаторы узнаете? Телевизор "Електрон" - МУНЧ :smile:



Про схему я писал выше - 24.12.2011. Впечатления от усилителя очень хорошие. Может, монтаж загруженный, но так уж получилось.



Еще хочу поздравить всех с Рождеством! Желаю здоровья, радости, достатка!

Изменено 7 Января, 2012 в 16:20 пользователем shaytan

[Гость сиг]

Но усилитель получил путевку в жизнь, будем делать блок питания , корпус и т.д .

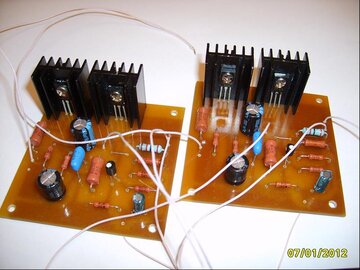

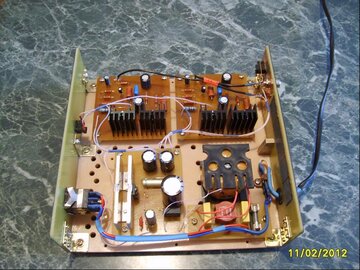

Вот что получилось .

[Гость DanFi]

Неплохо,я бы более компактно сделал.Но самое интересное звук,наверно уже есть определенные впечатления? С чем сравнивали? Мне тоже ближе схема без операционников.
