ИИП на IR2153

Рекомендованные сообщения

Гость maxwell_house

_https://forum.datagor.ru/index.php?showtopic=5627&st=105 тут предыстория вопроса

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sparco-motors

а можно ли для этой схемы использовать сердечние ETD39 39x20x13 с зазором 0,5мм

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость atlas030960
оказывается там надо было просто перемычку поставить которую я желтым отметил на рисунке


Петр ты о этой перемычке во вторичных цепях.

С Уважением Александр М.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость 21val33
а можно ли для этой схемы использовать сердечние ETD39 39x20x13 с зазором 0,5мм

Нельзя! По справочным данным на частоте 132 кГц максимальная мощность ИИП с тансформатором на таком сердечнике около 200Вт.

Е55 Вас может спасти (около 400Вт.). Источник информации - программа PIExpert от фирмы Power Integration/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость atlas030960

Доброго времени суток 21val33 !

... Е55 Вас может спасти (около 400Вт.). Источник информации - программа PIExpert от фирмы Power Integration/

Выложите пожалуста силку, отукуда можно качнуть эту програму "PIExpert от фирмы Power Integration", хотелось бы взглянуть.

С Уважением Александр М.

Изменено пользователем atlas030960

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxwell_house

че то у меня стали сильно грется транзисторы в этой схеме, а трансформатор чуть тёплый, по мере нагрева транзисторов выходное напряжение падает с +/-25 в до +/-12 в :smile:

https://forum.datagor.ru/index.php?act=atta...st&id=18224

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость atlas030960

Доброго времени суток maxwell_house !

... меня стали сильно грется транзисторы в этой схеме, а трансформатор чуть тёплый, по мере нагрева транзисторов выходное напряжение падает ...

Как долго Ваш ИИП по етой схеме отработал в нормальном режиме?

С Уважением Александр М.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxwell_house

В ДЕЙСТВИТЕЛЬНО нормальном режиме, он ни разу ещё не заработал)) :smile: так как зависимость выходного напряжения от величины частотозадающих элементов С9 и Р1,R4 почему то, обратная той, что следует из даташита микросхемы.

Так, если я уменьшаю С9 то согласно даташиту, должна возрасти частота, следовательно и напряжение на выходе, а у меня наоборот,

то же и с резистором P1, выходное напряжение растет с увеличением его номинала, а не с уменьшением, как должно быть, если я всё правильно понял.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость 21val33
Доброго времени суток 21val33 !



Выложите пожалуста силку, отукуда можно качнуть эту програму "PIExpert от фирмы Power Integration", хотелось бы взглянуть.

С Уважением Александр М.

Александр, киньте мыло, кину экзешеник файла установки (10м не объем).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость atlas030960

Доброго времени суток 21val33 !

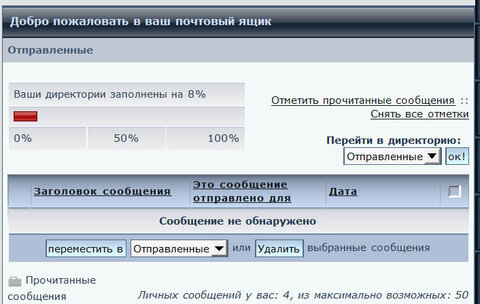

Очень рад что Вы откликнулись, я несколько програм уже видел и почемуто они выдают разные результаты, хотелосьбы попробовать Вашу. Отправил мыло Вам в личку, но среди отправленых ничего ненаблюдаю

post-7674-1296379127_thumb.jpg поетому есть сомнение, написать на Ваше мыло из форума тоже неудача, выдает: "У вас нет прав отправки из форума писем на e-mail" потому выкладываю здесь _alexandr-mudriy-va@mail.ru

С Уважением Александр М.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mik0la
согласно даташиту, должна возрасти частота, следовательно и напряжение на выходе, а у меня наоборот,



напряжение на выходе не зависит от частоты. чтоб разобраться, что не так нужен осциллограф.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
