SE на 807

[Lektor]

Для точного ответа необходимо учесть массу моментов, произвести немыслимые расчеты и ничего не упустить. Усилитель, более того, каждый его компонент - это клубок компромиссов. Особенно это касается пентодного включения лампы. С триодным меньше всего мороки и ожидаемый результат. С пентодным включением придется поморочиться. Конфигурация будет зависеть от выходных трансов, ваших ламп, акустики.

Просто берем и пробуем. В моем случае наиболее мелодичным звучание было при 350В анодного. При 400В в звуке начала проявляться жесткость. С другим выходным трансформатором возможно была бы другая картина. При анодном 330В и 270 сеточном хорошо показала себя ООС анод-сетка. При анодном 350 и 300В на сетке ось убрал.

Фишка напряжения 350-400В - оно хорошо для драйвера. Хотя 6С2С, 6С5С, 6Г1 линейны до безобразия.

Не ожидайте панацеи.

Могу посоветовать сделать сразу стаб на транзисторе, в БП добавить КБГ-МН, фиксированное смещение. Все это НЕ сложно.

Удачи.

[Гость ogmetr]

Что то тут все перепуталось триод, пентод.

Хотя не одной схемы с триодным включением я здесь не вижу.

Есть конкретная схема, берем ВАХ строим нагрузочную прямую для для заданного напряжения питания.

И видим, что 3,3к нагрузка прекрасно ложится при 300 В питании, ожидаемая мощность 5,2Ват. с вполне приемлемыми искажениями.

Все остальное от лукавого :smile:

К стати рекомендованная здесь нагрузка в 6к даже для триодного включение кроме как снижение мощности до 2,6Ват ничего не дает - подтверждается и графически и практически.

Не забываем, что считаем все относительно предлагаемой схемы с заданным напряжением питания.

[Гость nikitinstas]

Что то тут все перепуталось триод, пентод.

Хотя не одной схемы с триодным включением я здесь не вижу.



Юрий 807 планируется в штатном тетродном включении.

Я про это написал в самом начале.



Есть конкретная схема, берем ВАХ строим нагрузочную прямую для для заданного напряжения питания.

И видим, что 3,3к нагрузка прекрасно ложится при 300 В питании, ожидаемая мощность 5,2Ват. с вполне приемлемыми искажениями.

Все остальное от лукавого :smile:

К стати рекомендованная здесь нагрузка в 6к даже для триодного включение кроме как снижение мощности до 2,6Ват ничего не дает - подтверждается и графически и практически.

Не забываем, что считаем все относительно предлагаемой схемы с заданным напряжением питания.



Да, взял я Вах, и действительно оптимальная точка Ra 3,5к V300-350 больше нету смысла.

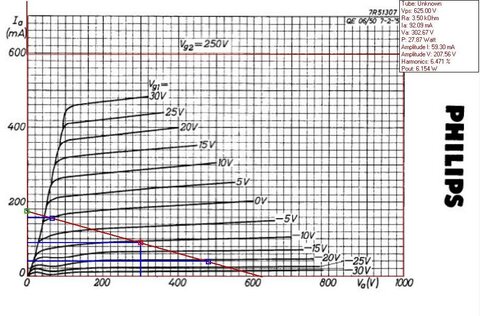

Вот привожу Вах с питание 300В.





Наверное за основу и возьму эту точку.

Va=300В

Vg2=250В

Vg1=-10-11В

I=90-93мА



Да Трансформаторы Выходные подходящие.



Изменено 16 Декабря, 2010 в 15:45 пользователем nikitinstas

[Гость ogmetr]

Да, взял я Вах, и действительно оптимальная точка Ra 3,5к



Все правильно и красиво и придумывать ни чего не надо, все давно придумано.

С фиксированным смещением вы получите отличный усилитель.

Кстати есть австралийский даташит 1954 г. на зарубежную 807 с полными триодными и тетродными режимами - все сходится.

Изменено 16 Декабря, 2010 в 20:31 пользователем ogmetr

[Lektor]

Если рассматривать выходную лампу отдельно, то 300В в самый раз. Можно сетку прямо на анодное без стабилизатора. Будет работать.

Но если интересует максимальный результат сетку нужно стабить и притом хорошо. Ток в динамическом режиме довольно большой.

С анодных 300В можно получить 250В стабильных для сетки. А дать 300В уже не получится, разве организовать отдельный БП для сетки. Поэтому лучше иметь запасик по анодному. Драйверу с резистивной нагрузкой 350В понравится больше чем 300.

Можно соорудить отдельные БП для драйвера, оконечника, сетки. Но это уже на любителя.

Изменено 17 Декабря, 2010 в 07:49 пользователем lektor

[Гость nikitinstas]

Прикинул Схемки. Вот что плучается на бумаге.

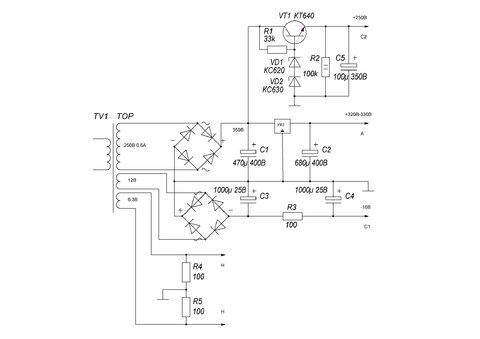

Питание усилителя:

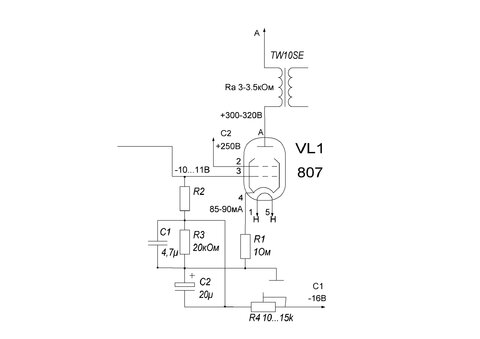

И собственно сам каскад на 807.





Осталься последний момент.

Драйвер. С чего я собственно свою тему и начинал.

Мне хочется попробовать EF86 (6ж32п). Лампа создавалась специально для звука. Очень линейна. Имеет именитые предшественники EF12.

Мне кажется она в триодном включении здесь хорошо подойдет.

Но можно и в пентодном и тогда объять ООС.

Какие будут предложения.



Добавлено после раздумий:

Прикладываю даташит EF86 в триоде.



Режимы в триоде.





Мне понравился режим из таблицы А при напряжении на аноде 200В.



Коэфициент усиления как я понял 23,5

размах 22 вольта

Коэфициент гармоник 3.1

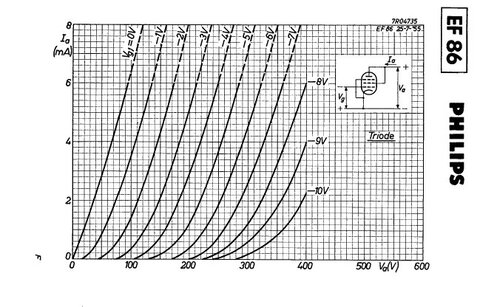

Ну и ВАХ.

Видно что лампа линейна в триоде.



[Lektor]

Все замечательно. настораживает одно - смещения может не хватить. Там кажись до 18В будет. Ну то не долго на удвоитель перейти.

С драйвером пробуйте. Пентоды в триодном не пробовал. 6С2С очень понравилась.

Желательно обойтись без ОСи.

При анодном 320В можно поиграть сеточным напряжением до 280В. Мне кажется при большем за 250 будет лучше.

[Гость ogmetr]

Коэфициент усиления как я понял 23,5

размах 22 вольта

Коэфициент гармоник 3.1

Это предельные значения, для драйвера надо иметь запас по амплитуде.

Будет очень обидно когда ограничение по мощности у тебя будет определять входной каскад.

По моим ВАХ это минимум 25 В.

Но это не относится к максимальной мощности на лампе 300 В * 90мА = 27 Вт. это многовато, лампочка у нас 25 Вт.

По сему, правильно подмечено, смещение предусмотри с запасом не менее -25 В.

Изменено 17 Декабря, 2010 в 13:37 пользователем ogmetr

[Гость rubenlukin]

... И собственно сам каскад на 807. ...

Что-то я не пойму никак, что это за смещение. Особенно R4 в реостатном включении :smile:

[Гость ogmetr]

Особенно R4 в реостатном включении :smile:

Регулировать будет, но функцию которое предполагает реостатное включение выполнять не будет.

А функция простая, при обрыве ползунка резистора не будет разогрев лампы.

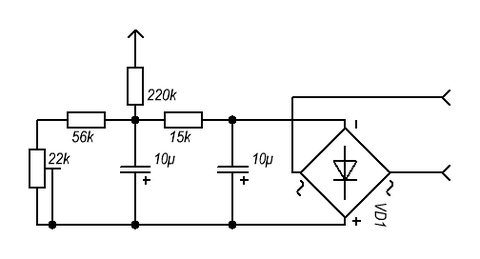

Правильно будет так:

Хотя по честному у меня такого не случалось. Но как говорят береженого бог бережет.

[Гость nikitinstas]

Спасибо ребята, буду макетировать и слушать что получится.

Как соберу, выложу свое описание.

[p.maltsev]

Ну вот вполне пристойный вариант. Два КС600А дадут 200В. Мне больше понравилось 300В на сетке, два КС650А. Можно попробовать даташитный вариант 250В - КС620 + КС630 или КС600 + КС650. У стабилитронов КС620,630,650 на сколько помню нижний ток стабилизации 5мА. Поэтому в формулу нужно подставить 8-10мА.

Подробно можно почитать тут _https://www.audioportal.su/showthread.php?t=17159



Недавно Анатолий Иосифович ткнули носом (за что ему огромное спасибо) в изящное решение получения нужного напряжения на экранной сетке - гашением на стабилитроне (стабилитронах). С анодного питания на экранную сетку стабилитрон Д817В для режимов Г-807: Еа=320V, Uc2=230V. _https://www.audioportal.su/showthread.php/1743-%D0%A2%D0%92%D0%97-1-6?p=804205&viewfull=1#post804205

Воспользуюсь непременно. Может и еще кому пригодится.
