TANk Опубликовано 20 Мая, 2013 в 18:07 Жалоба Поделиться Опубликовано 20 Мая, 2013 в 18:07 Нет еше нигде не публиковалась. Усилитель уже поет. 10Вт на канал на выходе. Звук моим двум знакомым "слухачам" понравился. Сейчас делаю несколько мелких модернизаций, по их совету, потом окончательно сниму параметры чтобы на схеме привести реальные номиналы деталей и режимы ламп и можно будет выставлять на суд общественности. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость халява Опубликовано 20 Мая, 2013 в 20:41 Жалоба Поделиться Опубликовано 20 Мая, 2013 в 20:41 Нет еше нигде не публиковалась. Усилитель уже поет. 10Вт на канал на выходе. Звук моим двум знакомым "слухачам" понравился. Сейчас делаю несколько мелких модернизаций, по их совету, потом окончательно сниму параметры чтобы на схеме привести реальные номиналы деталей и режимы ламп и можно будет выставлять на суд общественности. tank , жду не дождусь. присмотрел уже пару схем. собрать в принципе смогу, но проблема для меня это трансы. ни каких трансов подобия ТС-180 и в глаза не видовал, а их ещё и перематывать надо. так что весьма буду благодарен подробной статье. Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 21 Мая, 2013 в 12:28 Жалоба Поделиться Опубликовано 21 Мая, 2013 в 12:28 Трансформаторы использованы от компьютерных бесперебойников. Ш38х45, Ш38х50 - В бесперебойниках мощностью более 600VA от АРС или китайских мощностью 800-1000VA такие стоят. Пока можно начинать искать подходящие. Подойдет любая пара с площадью сечения не менее 16кв см. Такой же примерно трансформатор (по сечению) потребуется и на силовой. Ссылка на комментарий Поделиться на другие сайты Поделиться

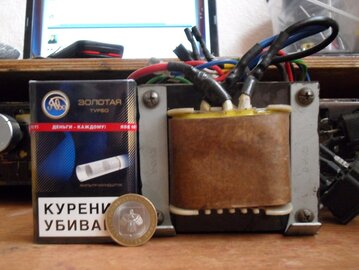

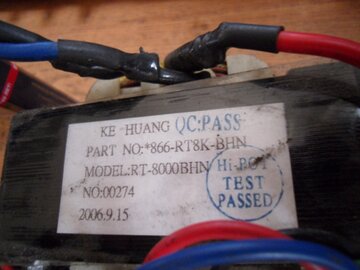

Гость халява Опубликовано 21 Мая, 2013 в 14:39 Жалоба Поделиться Опубликовано 21 Мая, 2013 в 14:39 Трансформаторы использованы от компьютерных бесперебойников. Ш38х45, Ш38х50 - В бесперебойниках мощностью более 600VA от АРС или китайских мощностью 800-1000VA такие стоят. Пока можно начинать искать подходящие. Подойдет любая пара с площадью сечения не менее 16кв см. Такой же примерно трансформатор (по сечению) потребуется и на силовой. валяется всего лишь один транс от бесперебойника. скину фотографии его. другой транс есть от веги и один на ферритовом кольце кругляшок, но от кругляшка я не помню откуда скрутил(давно дело было) и замерить напруги к сожалению не знаю как ибо не понятно где первичка, а где вторичка и прочее. да и обозначений на нём нет. Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 21 Мая, 2013 в 19:07 Жалоба Поделиться Опубликовано 21 Мая, 2013 в 19:07 Для изготовления выходных трансформаторов измерять его совсем не обязательно. Его надо разобрать (задача тоже не из легких) и смотать с него провод. Толстые провода от вторички пригодятся для изготовления токоведущих шин дл разводки земли при навесном монтаже. Провод с первички аккуратно сматываем на катушку - он хорошего качества и его можно будет в дальнейшем использовать повторно. Без перемотки такой трансформатор выдает на выходе 7+7 вольт (на толстых проводах) и может быть использован как трансформатор накала в ламповом усилителе. Для выходных трансфрматоров надо искать 2 одинаковых по размеру подобных трансформатора. Ссылка на комментарий Поделиться на другие сайты Поделиться
lexsd2008 Опубликовано 31 Июля, 2014 в 04:43 Жалоба Поделиться Опубликовано 31 Июля, 2014 в 04:43 Трансформаторы использованы от компьютерных бесперебойников. Ш38х45, Ш38х50 - В бесперебойниках мощностью более 600VA от АРС или китайских мощностью 800-1000VA такие стоят. Пока можно начинать искать подходящие. Подойдет любая пара с площадью сечения не менее 16кв см. Такой же примерно трансформатор (по сечению) потребуется и на силовой. Здравствуйте! А вот с таким трансформатором ничего не получится сделать? Используемый сердечник - Ш-образный, броневой,ленточный (Тип ШЛ,ШЛМ). Размеры: "A" - 25 мм. ( Ширина керна магнитопровода ). "B" - 49 мм. ( Толщина керна, либо высота кольца ). "C" - 25 мм. ( Ширина окна или внутренний ∅ кольца ). "H" - 62 мм. ( Высота окна ). Габаритная мощность сердечника - 172,6 V/A. Площадь сечения магнитопровода - 12,3 кв.см. Площадь сечения "окна" - 15,5 кв.см. Ориентировочная площадь сечения обмоток - 7,0 кв.см. Ссылка на комментарий Поделиться на другие сайты Поделиться
