Первый ламповый усилок, стоит ли собирать?

Рекомендованные сообщения

Гость dogma

Здравствуйте все. Итак настал этот ммент в меой жизни, я наконецто добрался до ламп!

Сразу скажу, с ними знаком только на картинках, ну еще вчера нашел ламповый магнитофон (Комета - 201м), сейчас слушаю (колонка на 2 х 4гд-35 сверху подперта 6гдв-4 через 3.3μF), звук - нечто!!! Думал поначалу его разобрать, взять трансы и лампы оттуда, рука неподнимится, аппарат 68 года выпуска (если что отреставрирую).

Суть темы вот в чем. Есть схема усилителя "https://cxem.net/sound/amps/amp46.php" стоит ли её собирать? Будет ли она звучать лучше чем усилитель из магнитофона, или хотябы так-же? И какие могут быть замены лампам и трансформаторам (спрашивал в одном из магазинов, пока безуспешно)?



Спасибо за внимание, пока все!



Р.S. Я догадывался что лампы вкусно звучат, но что б так, да с такой детализацией :smile: :smile:



Добавлено после раздумий:

Кстати, для питания сего девайса сгодится тса-270-1 ? Вроде по вторичкам подходит

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость akl123

Статья , кстати говоря перепечатана с нашей Датагории. Найди ее, и почитай обсуждение на форуме. Пару недель назад собрал такое - наслушаться не мог. Делай однозначно! А магнитофон и вправду лучше восстановить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Единственное, я бы добавил дроссель (от телика, например) в источник питания, чтобы фонило поменьше. А так должно с пол-тыка получиться, т.е. заработать с первого включения. Без дросселя может быть легкий фон, это же однотакт. Он не обладает свойствами подавлять пульсации питания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pviktor

https://forum.datagor.ru/index.php?showtopic=3425



Собирайте, схема отличная, только как тут много раз советовали - https://forum.datagor.ru/index.php?s=&s...ost&p=42754



Ну и от себя могу порекомендовать сделать дроссель (твк110лм) (без нее у меня небольшой гул) и всё это дело качественно заземлить - тогда вообще тишина. (я землю кинул на батарею, хотя вроде счас знакомые электрики пугают что пробить её может и так делать не следует)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dogma

Спасибо за ответы, завтра поеду на базар за лампами и трансформаторами. А как насчет ТСА-270-1, хватит ли его, особенно волнует анодное напряжение?! У транса обмотка на 195в 0.02А, а на анодное вроде 0.2А надо.



Добавлено после раздумий:

Кстати, ниукого нет печатной платты в лайауте?



Добавлено после раздумий:

Печатку уже нашел :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Статья , кстати говоря перепечатана с нашей Датагории. Найди ее, и почитай обсуждение на форуме. Пару недель назад собрал такое - наслушаться не мог. Делай однозначно! А магнитофон и вправду лучше восстановить.



На самом деле это в нашей Датагории перепечатка этой статьи. Статья старая и не разместил ее на своем радиолюбительском сайте наверное только очень ленивый админ, а Игоря ленивым не назовешь :smile:

https://datagor.ru/tubes/165-tubes-6n3p-6p14p.html

dogma

Другое дело, что на нашем сайте размещена гораздо более полная версия описания этого усилителя с последующими модернизациями и улучшениями. К которым приложили свои руки и головы хорошие специалисты. К тому же этому усилителю посвящена очень большая ветка (и не одна) нашего форума, где тоже много полезной информации. Так что для начала лучше их тоже прочитать и делать уже окончательный вариант.

https://forum.datagor.ru/index.php?showtopic=3425

https://forum.datagor.ru/index.php?showtopic=4985

https://forum.datagor.ru/index.php?showtopic=478

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dogma

Спасибо, изучаю :smile:



Тут вот вопросец еще нарисовался, для связки 2ух 4гд-35 +ВЧ, какой вч динамик лучше поставить, 6гдв-6-16 или 2гд-36. Или может для них есть более подходящие пищялки?Подскажите какие.



Добавлено после раздумий:

Да, требования к звуку, как можно более сбалансированый/натуральный. ЧТо б как записали на студии, так и звучало :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dimondss

6ГДВ-6 - это от С90, с пленочным куполом? Тогда не стоит, лучше уж 2ГД-36. А лучше поищите Филипс от Фольксвагена штатные, там шелковый купол, за такую цену лучше пищиков нет, их минус - отсутствие корпуса (фланца), но можно их приклеить к фланцу от тех-же 6ГДВ.post-4686-1288454112_thumb.jpg



Добавлено после раздумий:

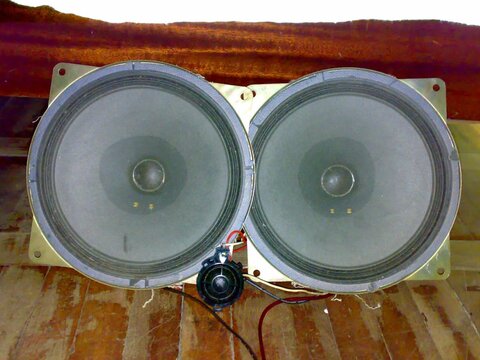

Попробовал, решил точно проверить: post-4686-1288456114_thumb.jpg

4ГД-35 последовательно, пищик через кондер 4,7 μF (он там встроенный), в принципе с 4ГД35 можно и повыше делить, кондер где-то на 1-2 μF подобрать

Питал от этого усилка:post-4686-1288456121_thumb.jpg "МАЛЫШ" - однотакт на 6П43П-Е, на входе - триод от 6Ф12П, трансформаторы - ТВЗ-1-9 от теликов ламповых, чуть модернизированные (бумага в зазоре, проварил в парафине), В питании - ТС-120 перемотанный.

При таком включении чувствительности пищалки хватает, чтобы ее не заглушали 4-ГД35, я боялся, что у них чуйка высокая и пищалки на их фоне слышно не будет, но нет, все ОК.

Изменено пользователем dimondss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость svjatoslav

Конденсатор в Филипсах - неполярный электролит. Его по-любому надо менять на плёночный или бумажный.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Могу еще посоветовать собрать для начала усилитель на 6ф3п Манакова. Для начала - то что надо, звук очень даже! Под динамики с высокой чувствительностью как раз будет. Его описание есть и у нас на форуме и погуглить можно легко.

P.S. С почином, коллега! Нашего полку прибыло! :smile:
