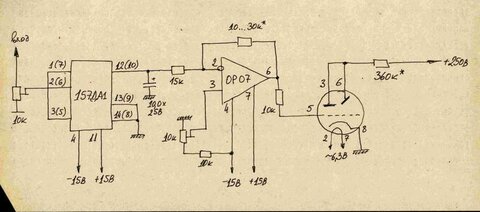

Индикатор на 6е1п

Рекомендованные сообщения

Гость mishka-jedi

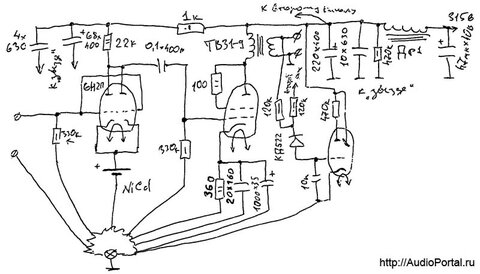

Почти собрал схему усилителя на 6н3п+6п14п и решил еще индикатор сварганить, так вот вопрос: в схеме не у казаны диоды необходимые в схеме. Если можно скажите несколько возможных вариантов. Заранее благодарен



Да, еще забыл, можно ли там конденсатор на 400 вольт чем нить другим заменить( из конденсаторов)?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax
Почти собрал схему усилителя на 6н3п+6п14п и решил еще индикатор сварганить, так вот вопрос: в схеме не у казаны диоды необходимые в схеме. Если можно скажите несколько возможных вариантов. Заранее благодарен



Да, еще забыл, можно ли там конденсатор на 400 вольт чем нить другим заменить( из конденсаторов)?



А что за схема индикатора то выбрана вами? Диоды-аналоги по справочнику ищутся. Но тут видимо куча аналогов... особо хитрых цепей не должно быть.. хоть семы не вижу.



Ну если напряжение в цепи ниже чем 400 то можно и поменьше чтоб был конденцатор... но запас рекомендую всетаки. если там допустим 350 вольт в цепи то лучше поставить на 400 вольт хоть у тех конденцаторов что по наминалу на 350 вольт есть запас прочности. Можно 2 последовательно на 250 вольт поставить но опятьже смотрите чтоб емкости было достаточно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость servo

Про какую схему речь?

Картинку в студию.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur

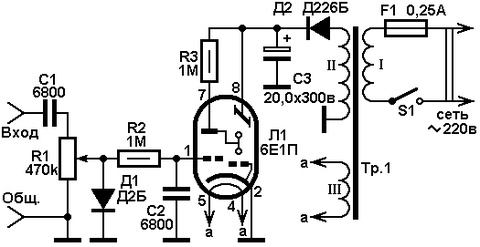

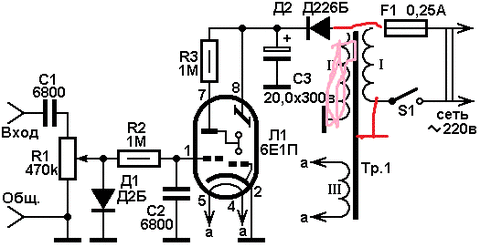

Схема подключения "зеленого глаза",индикатора 6Е1П.За основу можно взять как показано на схеме.




Подключить эту схему после первого каскада усилителя. Также можно его подключить к выходу усилителя и контролировать его выходную мощность визуально.

Переменным (или подстроечным) резистором R1 регулируем чувствительность индикатора.

При использовании индикатора в готовом усилителе надобность в отдельном выпрямителе и трансформаторе для питания лампы отпадает. Лампу 6Е1П можно заменить на 6Е3П (но в этом случае нужно уточнить ее цоколевку) или на лампу октальной серии 6Е5С.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

6Е5С - круть :smile:

Для индекатора удобна.. и красиво имхо..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Схема у нас на портале есть это и про усилитель и про индикатор.

Диоды на входе любые маленькие ВЧ или импульсные. Они выпрямляют входной сигнал амплитудой порядка пары вольт не больше.

Конденсатор на входе 0.1 мкФ х 400 в его напряжение выбрано исходя из напряжения питания усилителя. На одном конце конденсатора анодное напряжение (порядка 300в) другой через резистор сидит на земле. Так что там нужен высоковольтный конденсатор.

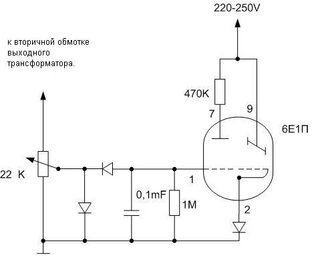

Есть второй вариант - индикаторную схему подключить непосредственно на выход усилителя на вторичную обмотку выходного трансформатора.

Тогда конденсатор, и резистор 390-470кОм идущий следом за ним убираем. Переменный резистор делаем поменьше - порядка 10-50кОм. Для расширения динамического диапазона, небольшой кремниевый диод (такой же как на входе) ставим в катод лампы.

Вот так примерно, как на рисунке. Не забываем, что лампа индикатора требует подачи напряжения накала, который не показан на этой схеме.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur


Интересный артефакт, однако!

Под лампой 12ж1л "пряталась" 6Е5С(на самом деле 12ж1л маркирована как 6Е5С) .На фото отчетливо читается.

Это как с марками.Со временем такие лампочки будут стоить Очень дорого,наверное :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А внутри баллона пентод усилительный? Индикаторной панели я на этой бывшей 12Ж я не вижу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость servo

Согласен с Танком, диод в катоде индикатора расширяет динамический диапазон.

И мыргалка-дыргалка работает веселее. Проверено.



А внутри баллона пентод усилительный?

Видимо на складе на заводе было много заранее отмаркированных стекляшек,

а перемаркировывать никто не стал, все равно в люминь закатывать!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость servo

А нет ли укого в закромах вот таких магических глазок, типа" Георгиевский крест"

_https://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Mag_Augen/DM21.htm

Или вот ткой красивой свечки

_https://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Mag_Augen/Faecher/6M-E4.htm

И вообще господа интересующиеся лампами-индикаторами, советую обратить свое внимание на это ресурс,

там очень много показано "магических глаз", в том числе и русских, в том числе есть и схемы подключения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur
А внутри баллона пентод усилительный? Индикаторной панели я на этой бывшей 12Ж я не вижу.

На самом деле это 12ж1л,а маркировка 6Е5С.

Видимо на складе на заводе было много заранее отмаркированных стекляшек,

а перемаркировывать никто не стал, все равно в люминь закатывать!!!

Точно!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur
А нет ли укого в закромах вот таких магических глазок, типа" Георгиевский крест"

_https://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Mag_Augen/DM21.htm

Или вот ткой красивой свечки

_https://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Mag_Augen/Faecher/6M-E4.htm

И вообще господа интересующиеся лампами-индикаторами, советую обратить свое внимание на это ресурс,

там очень много показано "магических глаз", в том числе и русских, в том числе есть и схемы подключения.

Действительно красивые "лампульки":
